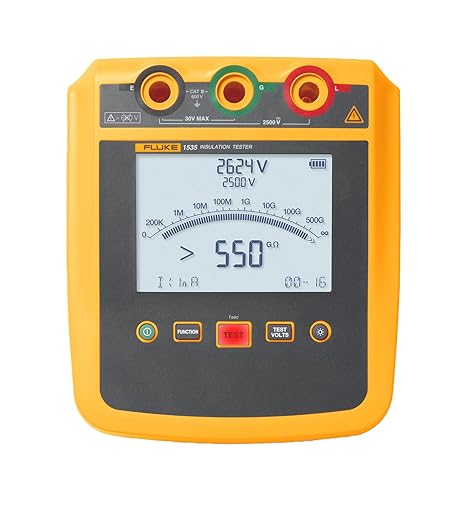

FLUKE 1535 Isolationsmessgerät Isolationstester bis 2,5KV 2500V

1.649,02 €*

% 1.852,83 €* 11% gespart

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage

Artikelnummer: 20-041

Artikelzustand: NEU

FLUKE 1535 Isolationsmessgerät Isolationstester bis 2,5KV 2500V

Lieferumfang:

Isolationsmessgerät Fluke 1535
Messleitungen mit Krokodilklemmen (rot, schwarz, grün)
Messspitzen (rot, schwarz)
Gepolsterte Tragetasche
USB-Kabel
PC-Software (von der Fluke Website herunterladbar)

Schnelle, genaue und zuverlässige Isolationsprüfung in einem tragbaren, leichten Gehäuse

Die Isolationsmessgeräte Fluke 1535 und 1537 wurden entwickelt, um die Fehlersuche vor Ort zu vereinfachen, sowohl in Industrieanlagen als auch vor Ort an Solaranlagen. Mit vom Anwender wählbaren Prüfspannungen von 250 V bis 2.500 V und Widerstandsmessungen bis 500 GΩ ermöglichen Ihnen diese Messgeräte, mit nur einem einzigen Werkzeug mehr Arbeitsvorgänge zu erledigen. Dank einer intuitiven Bedienoberfläche, einem Kurzschlussstrom von bis zu 5 mA und Sicherheit gemäß CAT IV 600 V bieten diese tragbaren Hochspannungs-Isolationsmessgeräte schnelle und stabile Widerstandsmessungen an jedem Ort. Das Isolationsmessgerät 1537 bietet Ihnen auch die Möglichkeit, Messungen mit der mitgelieferten Software zur späteren Überprüfung oder Übertragung an den PC zu speichern.

Wählbare Prüfspannungen: Passen Sie Ihre Tests mit vom Anwender wählbaren Spannungen von 250 V, 500 V, 1.000 V und 2.500 V an, um sowohl Industrie- als auch Solaranwendungen abzudecken.
Erweiterte Isolationswiderstandsmessung: Führen Sie Isolationswiderstandsmessungen bis zu 500 GΩ für eine gründliche Analyse durch.
Intelligente Berechnungen: Berechnen Sie automatisch den Polarisationsindex (PI) und den dielektrischen Absorptionsgrad (DAR), um den Einfluss von Umweltfaktoren zu minimieren.
Viele Messungen mit einem Batteriesatz: Steigern Sie die Produktivität und führen Sie bis zu 1.300 Messungen mit 2.500 V oder 6.500 Messungen mit 250 V mit einem einzigen Batteriesatz durch.
Verbesserte Sicherheitsfunktionen: Profitieren Sie von der Sicherheit gemäß CAT IV 600 V und integriertem Alarm für berührungsgefährliche Spannungen für erhöhte Sicherheit während des Betriebs.

Fluke 1537 verfügt über folgende zusätzliche Leistungsmerkmale:

Erweiterte Messungen: Fluke 1537 verfügt über Messfunktionen für Gleich- und Wechselspannung sowie Widerstand.

Stabile Widerstandsmessungen: Mit einem Kurzschlussstrom von bis zu 5 mA erzielen Sie schnellere und stabilere Messwerte des Isolationswiderstands.
Fein einstellbare Prüfspannung: Stellen Sie die Prüfspannung in 100-V-Intervallen von 250 V bis 2.500 V ein, um die spezifischen Prüfanforderungen zu erfüllen.
Berechnung der dielektrischen Entladungsrate: Lassen Sie automatisch die dielektrische Entladungsrate (DD) berechnen, um schwer erfassbare Isolationsprobleme zu erkennen.
Rampentest-Modus: Erhöhen Sie die angelegte Prüfspannung gleichmäßig um 100 V pro Sekunde, um potenziell schwer erkennbare Fehlerbedingungen zu identifizieren.
Optischer und akustischer Durchgangsindikator: Überprüfen Sie den Durchgang auf dem Bildschirm oder mit dem akustischen Indikator, damit Sie sich auf die Messungen konzentrieren können, ohne auf den Bildschirm zu schauen.
Anpassbare Einstellungen für Ihre Prüfungen: Legen Sie für Ihre Prüfungen maßgeschneiderte Bezeichnungen fest, passen Sie die Dauer der Messung an und speichern Sie die Messergebnisse.
Mühelose Datenverwaltung: Mit der mitgelieferten PC-Software können Sie Daten mühelos herunterladen und verwalten.

Allgemeine Spezifikationen
Anzeige	73,5 mm x 104 mm
Stromversorgung	8 Alkali-Batterien Typ AA IEC LR6
Abmessungen (H x B x T)	184 mm x 211 mm x 93 mm
Gewicht	1,3 kg
Temperatur
Betriebstemperatur	-10 °C bis +50 °C
Temperatur bei Lagerung	-20 °C bis +60 °C
Relative Luftfeuchte bei Betrieb	Nicht kondensierend (<10 °C) ≤80 % r. F. (10 °C bis 30 °C) ≤50 % r. F. (30 °C bis 50 °C)
Höhe über NN
Höhe für Betrieb	2.000 m
Höhe für Lagerung	12.000 m
Überspannungskategorie	CAT IV 600 V
Sicherheit
Allgemein	IEC 61010-1, Verschmutzungsgrad 2 IEC 61557-1
Für elektrische Messgeräte	IEC 61010-2-030: CAT IV 600 V IEC 61010-2-034: 2.500 V DC
Isolationswiderstandsmessung	IEC 61557-1, IEC 61557-2
IP-Schutzart	IP 40 gemäß IEC 60529
Elektromagnetische Verträglichkeit (EMV)
International	IEC 61326-1: Elektromagnetische Umgebung für tragbare Geräte IEC 61326-2-2; CISPR 11: Gruppe 1, Klasse A

Elektrische Kenndaten
Die Genauigkeit des Messgeräts ist für die Dauer eines Jahres nach Kalibrierung bei einer Betriebstemperatur von 10 °C bis 30 °C angegeben. Bei Betriebstemperaturen außerhalb des Bereichs (-10 °C bis +10 °C und +30 °C bis +50 °C) müssen ±0,25 % pro °C addiert werden. Bei den Bereichen mit 20 % Genauigkeit muss ±1 % pro °C addiert werden.
Isolationswiderstandsmessungen
Prüfspannung	Bereich	Auflösung	Genauigkeit
250 V	<200 kΩ	nicht spezifiziert	nicht spezifiziert
	200 kΩ bis 500 kΩ	1 kΩ	5 %
	0,50 MΩ bis 5,00 MΩ	0,01 MΩ	5 %
	5,0 MΩ bis 50,0 MΩ	0,1 MΩ	5 %
	50 MΩ bis 500 MΩ	1 MΩ	5 %
	0,50 GΩ bis 5,00 GΩ	0,01 GΩ	5 %
	5,00 GΩ bis 50,00 GΩ	0,1 GΩ	20 %
	>50 GΩ	nicht spezifiziert	nicht spezifiziert
500 V	<200 kΩ	nicht spezifiziert	nicht spezifiziert
	200 kΩ bis 500 kΩ	1 kΩ	5 %
	0,50 MΩ bis 5,00 MΩ	0,01 MΩ	5 %
	5,0 MΩ bis 50,0 MΩ	0,1 MΩ	5 %
	50 MΩ bis 500 MΩ	1 MΩ	5 %
	0,50 GΩ bis 5,00 GΩ	0,01 GΩ	5 %
	5,0 GΩ bis 10,0 GΩ	0,1 GΩ	5 %
	10,0 GΩ bis 50,0 GΩ	0,5 GΩ	20 %
	50 GΩ bis 100 GΩ	5 GΩ	20 %
	>100 GΩ	nicht spezifiziert	nicht spezifiziert
1.000 V	<200 kΩ	nicht spezifiziert	nicht spezifiziert
	200 kΩ bis 500 kΩ	1 kΩ	5 %
	0,50 MΩ bis 5,00 MΩ	0,01 MΩ	5 %
	5,0 MΩ bis 50,0 MΩ	0,1 MΩ	5 %
	50 MΩ bis 500 MΩ	1 MΩ	5 %
	0,50 GΩ bis 5,00 GΩ	0,01 GΩ	5 %
	5,0 GΩ bis 20,0 GΩ	0,1 GΩ	5 %
	20,0 GΩ bis 50,0 GΩ	0,5 GΩ	20 %
	50 GΩ bis 200 GΩ	5 GΩ	20 %
	>200 GΩ	nicht spezifiziert	nicht spezifiziert
2.500 V	<200 kΩ	nicht spezifiziert	nicht spezifiziert
	200 kΩ bis 500 kΩ	1 kΩ	5 %
	0,50 MΩ bis 5,00 MΩ	0,01 MΩ	5 %
	5,0 MΩ bis 50,0 MΩ	0,1 MΩ	5 %
	50 MΩ bis 500 MΩ	1 MΩ	5 %
	0,50 GΩ bis 5,00 GΩ	0,01 GΩ	5 %
	5,0 GΩ bis 50,0 GΩ	0,1 GΩ	5 %
	50 GΩ bis 500 GΩ	5 GΩ	20 %
	>500 GΩ	nicht spezifiziert	nicht spezifiziert

Genauigkeit der Isolationsprüfspannung: -0 %, +10 % bei 1 mA Laststrom, Ladegeschwindigkeit bei kapazitiver Last: 5 s/μF, Entladegeschwindigkeit bei kapazitiver Last: 1,5 s/μF

Bereich	Genauigkeit
Messung von Ableitstrom (Leckstrom)	1 nA bis 2 mA	±(20 % + 2 nA)
Kapazitätsmessung	0,01 μF bis 2,00 μF	±(15 % v. Messwert + 0,03 µF)
Prüfspannung für Isolationswiderstand	250 V bis 2.500 V	±(3 % + 3 V)

Warnung bei spannungsführendem Stromkreis
Warnbereich	>30 V

Timer (nur F1537)
Bereich	0 bis 99 min.
Auflösung	Einstellung: 1 min.	Warnung: 1 s

Kurzschlussstrom
F1535	>2 mA
F1537	>5 mA

Gleich-/Wechselspannungsmessung und Widerstandsmessung (nur 1537)
Funktion	Bereich	Auflösung	Genauigkeit ±(% v. Messwert + Zählschritte)
V AC	0 V bis 600,0 V	0,1 V	±(2 % +10) （45 Hz bis 500 Hz）
V DC	0 V bis 600,0 V	0,1 V	±(2 % +10)
Widerstand	0 Ω bis 600,0 Ω	0,1 Ω	±(2 % +10)
	600 Ω bis 6000 Ω	1 Ω
	6,00 Ω bis 60,00 kΩ	0,01 kΩ
