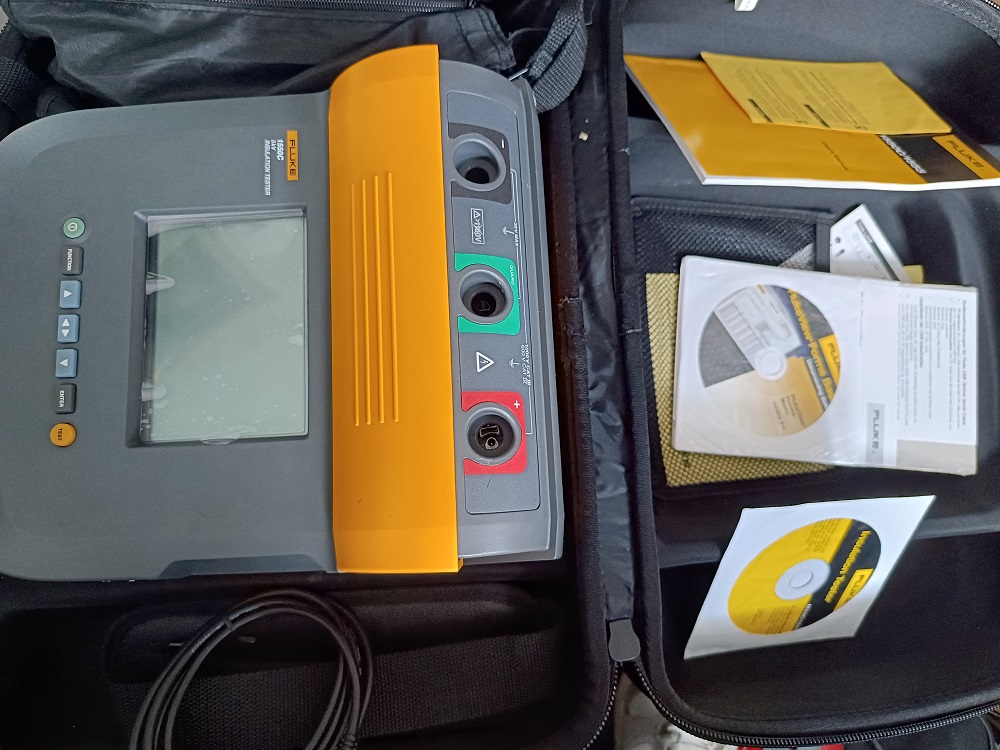

FLUKE 1550C 5 KV ISOLATIONSMESSGERÄT Isotester Ausstellungsgerät

1000 Stück Prüfplaketten nach DGUV V3 Nachfolger der BGV A3 Manipulationssicher, selbstzerstörend beim Ablösen   Kratzfest - Wasserfest für Innen und Aussen UV-beständig Fahrbe: gelb Text:  Geprüft nach DGUV V3 Monate: 1-12 Jahre: 2023-2028 Durchmesser: 20mm 1000 Stück auf Rolle

Fluke DSX-5000 INTL Netzwerktester 1000MHz gebraucht, geprüft, voll funktionsfähig Das Gerät hat eine neue Kalibrierung vom 08.01.2024, diese ist gültig bis 08.01.2026Das Gerät wird auch mit einem aktiven Gold Support geliefert, dieser gilt bis 11/2024   Der Verkauf erfolgt nur an gewerbliche Kunden. Mit Kauf bestätigen Sie den Artikel für Ihre gewerblichen Nutzung zu erwerben.   Lieferumfang: 1 Versiv-Hauptgerät und Remote 2 DSX-5000 CableAnalyzer-Module Satz aus CAT 6A/Class EA-Permanent Link-Adaptern Satz aus CAT 6A/Class EA-Kanaladaptern 2 Headsets 2 Handschlaufen Tragetasche LinkWare-Software auf CD Benutzerhandbuch auf CD 2 AC-Ladegeräte     Technische Daten: Kabeltypen Geschirmte und ungeschirmte paarige LAN-Verkabelung TIA-Kategorie 3, 4, 5, 5e, 6, 6A: 100 Ω ISO/IEC-Klasse C, D, E, EA, F und FA: 100Ω und 120Ω Standard Link Interface Adapter Permanent Link-Adapter Steckertyp: geschirmtes RJ45Optionaler Steckertyp: Tera Channel-Adapter Steckverbindertyp: geschirmtes RJ45Optionaler Steckverbindertyp: Tera Test-Standards TIA Kategorie 3, 4, 5, 5e, 6, 6A per TIA 568-C.2 ISO/IEC Klasse C- und D-, E-, Ea-, F-, FA-Zertifizierung per ISO/IEC 11801:2002 und Änderungen Maximale Frequenz 1200 MHz Allgemeine Spezifikationen Geschwindigkeit des Autotests VollständigerAutotest Kategorie 5e oder 6/Klasse D oder E:9 Sekunden. Vollständige 2-polige-Autotest Kategorie 6A Klasse EA: 10 Sekunden Unterstützte Testparameter (Der ausgewählte Teststandard bestimmt die Testparameter und den Frequenzbereich der Tests) Verdrahtungsplan, Länge, Laufzeit, Verzögerungsabweichung, Gleichstrom-Schleifenwiderstand, Einfügedämpfung (Dämpfung), Rückflussdämpfung (RL), NEXT, Verhältnis Dämpfung zu Nebensprechen (ACR-N), ACR-F (ELFEXT), Leistungssummiertes ACR-F (ELFEXT), Leistungssummiertes NEXT, Leistungssummiertes ACR-N, Power Sum Alien Near End Xtalk (PS ANEXT), Power Sum Alien Attenuation Xtalk Ratio Far End (PS AACR-F) Eingangsschutzbeschaltung Geschützt gegen kontinuierliche Telco-Spannungen und 100 mA-Überstrom. Zeitweilige ISDN-Überspannungen werden keine Schäden verursachen. Anzeige 5,7 LCD mit projektiertem Kapazitäts-Touchscreen Gehäuse Robuster Kunststoff mit Schutzbeschichtung Abmessungen Versiv-Hauptgerät mit DSX-5000-Modul und Batterie: 2,625 Zoll x 5,25 Zoll x 11,0 Zoll (6,67 cm x 13,33 cm x 27,94 cm) Gewicht Versiv-Hauptgerät mit DSX-5000-Modul und Batterie: 3 lbs, 5 oz (1,28 kg) Haupteinheit und Remote: Lithium-Ionen-Akkupack, 7,2 V Typische Batterielebensdauer: 8 Stunden Aufladezeit* Tester aus: 4 Stunden zum Aufladen von 10 % bis 90 % Kapazität. Unterstützte Sprachen Englisch, Spanisch Kalibrierung Servicezentrum-Kalibrierungszeitraum: 1 Jahr Umgebungsspezifikationen Betriebstemperatur 32°F bis 113°F (0°C bis 45°C) Lagertemperatur -4°F bis +122°F (-20°C bis +50°C) Relative Luftfeuchtigkeit, Betrieb 0 % bis 90 %, 32°F bis 95°F (0°C bis 35°C)0 % bis 70 %, 95°F bis 113°F (35°C bis 45°C) Schwingung Automatisch, 2 g, 5 Hz bis 500 Hz Stoß 1 m Fallversuch mit und ohne Modul und Adapter Sicherheit CSA 22,2 Nr. 61010, IEC 61010-1 2. Ausgabe + Änderungen 1, 2 Betriebseinsatzhöhe 13.123 ft (4.000 m) EMV EN 61326-1 Leistungsspezifikationen ** Cat 6A/Class EA-Testmodi (und niedrigere Verbindungskategorien) DSX-5000 CableAnalyzer-Module übertreffen die Anforderungen der Stufe IIIe von TIA 1152 und Stufe IV von IEC 61935-1. Class FA-Testmodi DSX-5000 CableAnalyzer-Module übertreffen die Anforderungen der Stufe V gemäß Entwurf der 4. Ausgabe von IEC 61935-1. Länge der Twisted Pair-Verkabelung1   Ohne Remote Mit Remote Bereich 800 m (2600 Fuß) 150 m (490 Fuß) Auflösung 0,1 m oder 1 ft 0,1 m oder 1 ft Genauigkeit ± (0,3 m + 2 %); 0 m bis 150 m± (0,3 m + 4 %); 150 m bis 800 m ± (0,3 m + 2 %) Laufzeitverzögerung   Ohne Remote Mit Remote Bereich 4000 ns 750 ns Auflösung 1 ns 1 ns Genauigkeit ± (2 ns + 2 %); 0 ns bis 750 ns± (2 ns + 4 %); 750 ns bis 4000 ns ± (2 ns + 2 %) Verzögerungsabweichung Bereich 0 ns bis 100 ns Auflösung 1 ns Genauigkeit ± 10 ns DC-Schleifenwiderstandstest Bereich 0 Ω bis 540 Ω Auflösung 0,1 Ω Genauigkeit ± (1 Ω + 1 %) Überlasterholungszeit Weniger als 10 Minuten bis zur Nenngenauigkeit nach Überspannung. Referenzierung ist erforderlich nach wiederholter oder lang andauernder Überspannung.

Wir sind einziger zugelassener OWON Fachhändler in Deutschland   Neueste Firmware / LAN Anschluss inklusive Firmware Update möglich für Bestandskunden ( Link zum Download auf Anfrage ) Deutsches Handbuch ab sofort kostenfrei zu jeder Lieferung    OWON SDS8102 ultra flaches Digitaloszillsokop   Lieferumfang: - OWON SDS8102 - 2 Tastköpfe - PC Software - Netzkabel - USB Kabel - Handbuch Deutsch + Englisch     Der Deep Memory Owon SDS8102 mit 100 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 2GS / s Abtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Auflösung. Das Gerät bietet einen riesigen Speicher. Das Gerät enthält 2 passive Probes, die umschaltbar sind von 1:1 bis 10:1 Eingangs-Verhältnis. Ebenfalls enthalten sind ein USB-Kabel, Netzteil, Handbuch und die Software-CD.Dieses portable Gerät wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.   Alle spezifizierten Angaben werden garantiert ausser solchen, die mit dem Wort „typisch“ gekennzeichnet sind.     Leistungsmerkmal     Wert Bandbreite SDS6062 60 MHz SDS7102 100 MHz SDS8102 100 MHz SDS8202 200 MHz SDS8302 300 MHz SDS9302 300 MHz Kanäle 2 + 1 (Extern) Digitalisierung Mode Normal, Spitzenerfassung, Mittelwert Abtastrate (Echtzeit) SDS6062 500 MS/s (250 MS/s bei zwei Kanälen) SDS7102 1GS/s (500 MS/s bei zwei Kanälen SDS8102 2 GS/s (1 GS/s bei zwei Kanälen) SDS8202 2 GS/s (1 GS/s bei zwei Kanälen) SDS8302 2,5 GS/s (1,25 GMS/s bei zwei Kanälen) SDS9302 3,2 GS/s (1,6 GS/s bei zwei Kanälen) Eingänge Eingangskopplung DC, AC, Ground Eingangimpedanz 1 M?±2% parallel mit 10pF±5pF Teilungsfaktoren 1x, 10x, 100x, 1000x Max. Eingangsspannung 400 Vpp (Summe aus DC+AC)     Leistungsmerkmal     Wert Horizontalsystem Bandbreitenbegrenzung 20 MHz, volle Bandbreite Kanalentkopplung 50 Hz: 100:1 10 MHz: 40:1 Laufzeitunterschiede zwischen Kanälen 150 ps (typisch) Abtastratenbereich   (einkanalig * zweikanalig) SDS6062 0,5S/s .. 500 MS/s 0,5S/s .. 250 MS/s SDS7102 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS8102 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8202 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8302 0,5S/s .. 2,5 GS/s 0,5S/s .. 1,25 GS/s SDS9302 0,5S/s .. 3,2 GS/s 0,5S/s .. 1,6 GS/s Interpolation (sin x) / x Aufzeichnungslänge 10 Mio Werte pro Kanal Zeitbasis SDS6062 5 ns/div .. 100 s/div in Stufen 1-2-5 SDS7102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8202 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS8302 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS9302 1 ns/div .. 100 s/div in Stufen 1-2-5 Jitter Abtastrate ±100 ppm Abtasttaktabweichung (DC .. 100 MHz) Single: ±(1 Takt + 100 ppm * Abrastwert + 0,6 ns)   Mittelwert>16: ±(1 Takt + 100 ppm * Abrastwert + 0,4 ns) * einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist     Leistungsmerkmal     Wert Vertikalsystem                 Vertikalsystem ADC 8 Bit Auflösung (zweikanalig) Empfindlichkeit 2 mV/div .. 10 V/div Verschiebebereich SDS6062 ±10 DIV SDS7102 ±1V (2mV ..100mV) ±10V (200mV ..1V) ±100V (2V ..10V) SDS8102 SDS8202 SDS8302 SDS9302 Analoge Bandbreite 60 MHz, 100 MHz, 200 MHz, 300 MHz Einzelbandbreite Volle Bandbreite Untere Frequenzgrenze >=5 Hz (-3 dB bei AC-Kopplung) Anstiegszeit (am Eingang) (typisch) SDS6062 <=5,8 ns SDS7102 <=3,5 ns SDS8102 <=3,5 ns SDS8202 <=1,7 ns SDS8302 <=1,17 ns SDS9302 <=1,17 ns DC-Messabweichung ±3 % DC-Messabweichung (Mittelwert) Mittelwert>16: ±(3% Messung + 0,05 div) für ?V Messung Cursor ?V und ?T Automatik Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Veff, Overshot, Preshot, Frquenz, Periodendauer, Anstigszeit, Abfallzeitm Verzögerung A?B?, Verzögerung A?B?, +Pulsbreite, -Pulsbreite, +Tastverhältns, -Tastverhältnis Signalberechnung +, -, *, /, FFT Signalspeicher 15 Signalbilder Lissajous-graphen Bandbreite Volle Bandbreite Phasendifferenz ±3 Grad Testfrequenz (typisch) 1 kHz Rechteck Kommunikations-anschlüsse USB 2.0, USB file storage profil, VGA oder RS-232 Ausgang   Trigger:     Leistungsmerkmal     Wert Trigger Pegelbereich Intern ±6 div ab Bildmitte Extern ±600 mV Extern / 5 ±3 V Trigger Pegelgenauigkeit (typisch) Intern ±0,3 div Extern ±(40 mV + 6 % Pegel) Extern / 5 ±(200 mV + 6 % Pegel) Triggerverschiebung Abhängig von Aufzeichungslänge und Zeitbasis Trigger Totzeitbereich 100 ns .. 10 s 50%-Pegel (typisch) Eingangsfrequenz >=50 Hz Rampentrigger Flanke steigend, fallend Empfindlichkeit 0,3 div Impulstrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Impulsbreitenbereich 24 ns .. 10 s Videotrigger Modulation Unterstützt Standard NTSC, PAL, SECAM Zeilennummerbereich 1 .. 525 (NTSC) 1.. 625 (PAL/SECAM) Flankentrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Zeitbereich 24 ns .. 10 s Abwechselnder Trigger auf Kanal 1 Rampe, Impuls, Video, Flanke auf kanal 2 Rampe, Impuls, Video, Flanke   Allgemeine technische Daten     Bildschirm

FLUKE 1550C Isolationstester bis 5.000 Volt   Lieferumfang: Fluke 1550C, IR3000, 3 Prüfkabel (je 1x rot, schwarz, grün) · 3 Krokoklemmen · 2 Prüfspitzen · USB-IR-Schnittstellenkabel · Netzkabel · Messsoftware FlukeView Forms Basic · Bedienungsanleitung · Gepolsterte Tasche     Das neue Isolationsmessgerät Fluke 1555 und das neu gestaltete Messgerät Fluke 1550C eignen sich für die Isolationsprüfung bis 5 kV. Damit sind sie die idealen Geräte für die Prüfung von Hochspannungsausrüstung wie Schaltanlagen, Motoren, Generatoren und Kabeln. Fluke-Isolationsmessgeräte können jetzt sämtliche in IEEE 43-2000 spezifizierten Spannungen prüfen. Mit Messwertspeicher und PC-Schnittstelle sind die Modelle Fluke 1555 und 1550C perfekte Werkzeuge für vorausschauende oder vorbeugende Instandhaltung, denn sie erkennen potenzielle Ausfälle von Geräten, bevor diese auftreten.   Merkmale und Vorteile: Lösungen für alle Anwendungen mit hohen Prüfspannungen: 1555 bis 10 kV, 1550C bis 5 kV Sicherheitsspezifikation nach CAT III 1000 V, CAT IV 600 V Erhöhte Benutzersicherheit durch eine Warnanzeige bei Vorliegen von hoher Spannung und durch automatische Anzeige von Wechsel- oder Gleichspannung bis 600 V Prüfspannung von 250 V bis 1000 V in Schritten von 50 V, über 1000 V in Schritten von 100 V auswählbar Bis zu 99 Speicherplätze für Messwerte; jedem Speicherplatz kann zum einfachen Abrufen eine eindeutige, benutzerdefinierte Bezeichnung zugewiesen werden Lange Betriebsdauer: über 750 Prüfungen zwischen den Akkuladevorgängen Automatische Berechnung der dielektrischen Absorption (DAR, Kennwert für die unerwünschte Ladungsspeicherung des Dielektrikums) und des Polarisationsindex (PI, Verhältnis aus Widerstandmessung nach zehn Minuten und einer Minute) Schutzsystem eliminiert statische Spannungen und Ableitströme bei der Messung hoher Widerstände Einfache Ablesbarkeit durch großes Digital/Analog-Display Kapazitäts- und Leckstrommessung Rampenfunktion für Tests der Durchschlagsfestigkeit Widerstandsmessungen bis 2 TO Timer-Einstellungen bis zu 99 Minuten für zeitgesteuerte Prüfungen Elektrische Spezifikationen:Die Genauigkeit ist für ein Jahr nach der Kalibrierung bei einer Betriebstemperatur von 0 °C bis 35 °C spezifiziert. Für Betriebstemperaturen außerhalb dieses Bereichs (-20 °C bis 0 °C und 35 °C bis 50 °C), fügen Sie ± 0,25 % pro °C hinzu. Außer bei den Bereichen mit einer Ungenauigkeit von 20%, hier fügen Sie ± 1 % pro °C hinzu. Insulation resistance measurement: Prüfspannung (U=) Bereich Ungenauigkeit (± % vom Anzeigewert) 250 V < 200 kO200 kO bis 5 GO5 GO bis 50 GO> 50 GO nicht spezifiziert 5 % 20 % nicht spezifiziert 500 V   200 kO200 kO bis 10 GO10 GO bis 100 GO> 100 GO nicht spezifiziert 5 %20 % nicht spezifiziert 1000 V  < 200 kO200 kO bis 20 GO20 GO bis 200 GO> 200 GO nicht spezifiziert5 %20 %nicht spezifiziert 2500 V  < 200 kO200 kO bis 50 GO50 GO bis 500 GO> 500 GO nicht spezifiziert5 %20 %nicht spezifiziert 5000 V  < 200 kO200 kO bis 100 GO100 GO bis 1 TO> 1 TO nicht spezifiziert5 %20 %nicht spezifiziert 10000 V  < 200 kO200 kO bis 200 GO10 GO bis 2 TO> 2 TO nicht spezifiziert5 %20 %nicht spezifiziert Anzeigebereich für Balkendiagramme 0 bis 1 TO Ungenauigkeit der Isolationsprüfspannung -0 % bis + 10 % bei 1 mA Messstrom Unterdrückung von induziertem Wechselstrom maximal 2 mA Ladegeschwindigkeit bei kapazitiver Last 5 Sekunden pro µF Entladegeschwindigkeit bei kapazitiver Last 1.5 s/µF Leckstrommessung Bereich: 1 nA bis 2 mA Ungenauigkeit: ± (5 % + 2 nA) Kapazitätsmessung Bereich: 0.01 uF bis 15.00 µF Ungenauigkeit: ± (15 % rdg + 0.03 µF) Zeitgesteuerte Prüfung Bereich: 0 bis 99 Minuten Auflösung: Einstellung: 1 Minute Anzeige: 1 Sekunde Warnung vor einem spannungsführenden Stromkreis Warnbereich: 30 V bis 660 V ac/dc, 50/60 Hz Genauigkeit der Spannung: ± (15 % + 2 V) Allgemeine Daten: Anzeige 75 mm x 105 mm Stromversorgung 12 V Blei-Säure-Akku, Yuasa NP2.8-12 Charger Input (AC) 85 V Wechselstrom 50/60 Hz 20 VA Dieses Gerät der Schutzklasse II (doppelt isoliert) wird mit einem Netzkabel der Schutzklasse I geliefert. Die Schutzleiterklemme (Massepunkt) ist nicht intern verbunden. Der zusätzliche Punkt ist nur für einen zusätzlichen Schutz des Steckers. Maße 170 mm x 242 mm x 330 mm (6.7 in x 9.5 in x 13 in) Gewicht 3.6 kg (7.94 lb) Betriebstemperatur -20 ºC bis 50 ºC (-4 ºF bis 122 ºF) Lagertemperatur -20 ºC bis 65 ºC (-4 ºF bis 149 ºF) Luftfeuchtigkeit 80 % bis 31 °C linear abnehmend auf 50 % bei 50 °C Höhe über NN 2000 m Gehäuse Schutzart IP40 Eingangsüberlastschutz 1.000 V Wechselspannung Elektromagnetische Verträglichkeit: EN 61326 Zertifizierungen   Erfüllung der Sicherheitsnormen CAT III 1000 V, CAT IV 600 V Verschmutzungsgrad 2

Messadapter Prüfadapter Schuko auf 16A CEE   Zum Überprüfen von ortsveränderlichen Geräten mit Drehstromstecker 16A CEE 5polig  Messung von Schutzleiterwiderstand und Isolationswiderstand, passend für alle Prüfgeräte und Gerätetester BGVA3 sowie DGUV V3mit Schutzkontaktsteckdose.

FLUKE-1732/EUS Netz-Analysegerät Netzanalysator   Lieferumfang: Netzteil, Spannungsmessleitung, schwarze Sicherheits-Abgreifklemme, dreiteiliger Satz Thin-Flexi-Strommessspitzen 30,5 cm, i1730-flex1500/3PK, farbcodierte Drahtklemmen, Netzkabel, Messleitung mit stapelbaren Steckern 10 cm, Messleitung mit stapelbaren Steckern 2 m, Gleichspannungsversorgungskabel, USB-Kabel A Mini-USB, Werkzeugtasche/-koffer, Aufkleber für Eingangssteckverbinder, Dokumentations-Infopack (Kurzübersichtskarte, Sicherheitsinformationen, Akkupack-Sicherheitsinformationen, iFlex-Sonde, Sicherheitsinformationen, Sicherheitsinformationen für Stromzange i40s-EL, 4 GB USB-Flash-Laufwerk (einschließlich Benutzerhandbuch)   Problemlos Möglichkeiten für Energieeinsparungen in Ihrem Gebäude erkennen Der dreiphasige Energy Logger Fluke 1730 wurde speziell für energiebewusste Kunden wie Sie entwickelt. Mit ihm lassen sich Stellen, an denen Energie verschwendet wird, einfach erkennen. Die Aufzeichnung des Energieverbrauchs in Ihrem Gebäude hilft dabei, Möglichkeiten für Energieeinsparungen zu identifizieren, und liefert leicht verständliche Daten, die die Grundlage für entsprechende Maßnahmen bilden. Mit dem 1730 können Sie: Einfach erkennen, wann und wo Energie in Ihrem Gebäude verbraucht wird, von der Zuführung der Versorgungsleitungen bis hin zu den einzelnen Stromkreisen. Mit dem Softwarepaket für Energieanalyse mehrere Datenpunkte über einen bestimmten Zeitraum vergleichen und sich so ein vollständiges Bild über den Energieverbrauch verschaffen. Spezielle Punkte der Energieverluste schnell erfassen und dadurch Ihre Energiekosten einfacher denn je senken. Der Fluke 1730 ist die beste Wahl, wenn Sie nach einem geeigneten Energie-Logger für die Erstellung von Energie-Audits und die Durchführung von Lastgangmessungen suchen. Energie-Audits mit ganz neuen Möglichkeiten erstellen Wenn Sie ganz neue Möglichkeiten für die Erstellung von Energie-Audits nutzen wollen, verwenden Sie den Energie-Logger 1730 und das visuelle IR-Thermometer VT02 oder die Infrarotkamera Ti125, um Möglichkeiten für Energieeinsparungen, sowohl in Bezug auf Strom als auch auf Wärme, zu ermitteln. Mit der Kombination aus Energy Logger 1730 und Infrarotkamera oder visuellem IR-Thermometer können Sie mögliche Energieverschwendung erkennen und sie dann mit dem Energy Logger 1730 quantifizieren. Das perfekte Werkzeuge zum Erkennen des Energieverbrauchs von Betriebsmitteln wie Beleuchtung und Klimaanlagen sowie anderen großen Lasten, die bei Nichtverwendung ausgeschaltet werden können.           Messfunktionen:Spannung, Strom, Leistung, Leistungsfaktor und damit verbundene Werte unterstützen die Optimierung und Implementierung Ihrer Strategien zur Energieeinsparung. Heller Farb-Touchscreen: Durchführung bequemer Analysen und Datenchecks im Außeneinsatz dank vollständiger Grafikanzeige. Umfassende Protokollierung: Im Instrument können mehr als 20 separate Protokollierungssitzungen gespeichert werden. Alle gemessenen Werte werden automatisch aufgezeichnet und können während der Protokollierung und vor dem Herunterladen für eine schnelle Analyse geprüft werden. Optimierte Bedienoberfläche: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Verifizierungsfunktionen. Komplette Einrichtung im Außeneinsatz über das Bedienfeld: Keine Notwendigkeit, für Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen. Weitreichende Funktionalität: Stromversorgung des Instrumentes direkt über den gemessenen Stromkreis, sodass keine Steckdose notwendig ist und das Instrument sicher in einem Schaltschrank angeschlossen werden kann. Zwei USB-Anschlüsse: einer für PC-Verbindung und ein anderer für schnelles, einfaches Herunterladen auf standardmäßige USB-Sticks oder andere USB-Geräte. Kompaktes Format: Passt in enge Räume und Schaltschränke. Erfüllt höchste Sicherheitsspezifikationen: Sicherheitsspezifikation gemäß Messkategorien CAT IV 600 V/CAT III 1000 V für die Zuführungen der Versorgungsleitungen, Stromschienen und Leitungen zu Unterverteilungen. Optimiertes Messzubehör: flache Messleitungen für Spannungen und schlanke, flexible Stromzangen gewährleisten einfache Installation auch in engen Räumen. Betriebsdauer mit Akku: vier Stunden Betriebszeit (Backup-Zeit) pro Ladung des Lithium-Ionen-Akkus. Sicherheit: Wir schützen Ihre Investitionen mit einem unverwüstlichen Kensington-Schloss vor Diebstahl. Anwendungssoftware für Energieanalyse: Herunterladen und Analysieren einer Momentaufnahme Ihres Energieeinsparpotenzials mit automatisierter Berichterstellung.     Spezifikationen Genauigkeit Parameter Bereich Auflösung Eigengenauigkeit bei Referenzbedingungen (% vom Messwert + % vom Messbereich) Spannung 1000 V 0,1 V ± (0,2 % + 0,01 %) Strom: Direkter Eingang iFlex1500-12 150 A 0,1 A ± (1 % + 0,02 %) 1500 A 1 A iFlex3000-24 300 A 1 A ± (1 % + 0,02 %) 3000 A 10 A iFlex6000-36 600 A 1 A ± (1,5 % + 0,03 %) 6000 A 10 A i40s-EL Stromzange 4 A 1 mA ± (0,7 % + 0,02 %) 40 A 10 mA Frequenz 42,5 Hz bis 69 Hz 0,01 Hz ± (0,1 %) Hilfs-eingang (Aux) ± 10 V DC 0,1 mV ± (0,2 % + 0,02 %) Spannung min./max. 1000 V 0,1 V ± (1 % + 0,1 %) Strom min./max. definiert durch das Zubehör definiert durch das Zubehör ± (5 % + 0,2 %) cosφ (DPF) 0 <= cosφ <=1 0.01 ± 0,025 Leistungsfaktor (PF) 0 <= PF <=1 0.01 ± 0,025 Gesamtklirrfaktor (THD) der Spannung 1000% 0.10% ± (2,5 % ± 0,05) Gesamtklirrfaktor (THD) des Stroms 1000% 0.10% ± (2,5 % ± 0,05)   Eigenunsicherheit ± (% vom Messwert + % vom Bereich)1 Parameter Einflussgröße iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL 150 A/1500 A 300 A/3000 A 600/6000 A 4 A/40 A Wirkleistung P Leistungsfaktor (PF) ≥ 0,99 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % 0,5 < Leistungsfaktor (PF) < 0,99 1,2 % + 7 x (1-PF) + 0,005 % 1,2 % + 7 x (1-PF) + 0,0075 % 1,7 % + 7 x (1-PF) + 0,0075 % 1,2 % + 10 x (1-PF) + 0,005 % Scheinleistung S, SGrund. 0 ≤ Leistungsfaktor (PF) ≤ 1 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % Blindleistung N, QGrund. 0 ≤ Leistungsfaktor (PF) ≤ 1 2,5 % der gemessenen Scheinleistung Zusätzliche Unsicherheit in % des Bereichs1 U > 250 V 0.02% 0.02% 0.02% 0.02% 1 Bereich = 1000 V x IBereich Referenzbedingungen: Umgebung: 23 °C ± 5 °C, Warmlaufzeit des Instruments mindestens 30 Minuten, kein externes elektrisches/magnetisches Feld, relative Feuchte <65 % Eingangsbedingungen: cosφ/PF=1, sinusförmiges Signal f=50 Hz/60 Hz, Stromversorgung 120 V/230 V ± 10 % Strom- und Leistungsmerkmale: Eingangsspannung 1 ph: 120 V/230 V oder 3 ph Stern/Delta: 230 V/400 V Eingangsstrom: I > 10 % von IBereich Primärleiter in mittlerer Position der Stromzangen oder Rogowski-Spulen Temperaturkoeffizient: 0,1 x festgelegte Genauigkeit für jedes Grad C über 28 °C oder unter 18 °C addieren   Elektrische Spezifikationen Stromversorgung Spannungsbereich 100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis 100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7) Leistungsaufnahme Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang) Wirkungsgrad ≥ 68,2 % (gemäß Energieeinsparverordnung) Maximaler Verbrauch im lastfreien Betrieb < 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang Netzfrequenz 50/60 Hz ± 15 % Energieversorgung Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar Betriebsdauer über Akku Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus Ladedauer < 6 Stunden Messdatenerfassung Auflösung 16-Bit-Synchronabtastung Abtastfrequenz 5120 Hz Eingangssignalfrequenz 50/60 Hz (42,5 bis 69 Hz) Schaltkreistypen 1-Leiter, 1-Leiter IT, Hilfsphase, 3-Leiter Dreieck, 3-Leiter Stern, 3-Leiter Stern IT, symmetrische 3-Leiter Stern, 3-Leiter Aron/Blondel (2-Element-Dreieck), 3-Leiter Dreieck offener Zweig, nur Strom (Lastgangmessungen) Gesamtklirrfaktor (THD) Gesamtklirrfaktor für Spannung und Strom mithilfe von 25 Oberschwingungen berechnet Mittelungsperiode Vom Benutzer einstellbar 1 Sek., 5 Sek., 10 Sek., 30 Sek., 1 Min., 5 Min., 10 Min., 15 Min., 30 Min. Bedarfsintervall Vom Benutzer einstellbar 5 Min., 10 Min., 15 Min., 20 Min., 30 Min. Datenspeicher Interner Flash-Speicher (nicht vom Benutzer austauschbar) Speicherkapazität Üblicherweise 20 Protokollierungssitzungen von 10 Wochen in zehnminütigen Intervallen¹ Protokollierungssitzungen Mittelungszeitraum Empfohlen 20 Sitzungen 1 Sitzung 1 Sekunde 3 Stunden 2,5 Tage 5 Sekunden 15 Stunden 12 Tage 10 Sekunden 28 Stunden 24 Tage 30 Sekunden 3,5 Tage 10 Wochen 1 Minute 7 Tage 20 Wochen 5 Minuten 5 Wochen 2 Jahre 10 Minuten 10 Wochen > 2 Jahre 15 Minuten 3,5 Monate > 2 Jahre 30 Minuten 7 Monate > 2 Jahre¹ Schnittstellen USB-A Dateiübertragung per USB-Flash-Laufwerk, Firmware-Updates Max. Strom: 120 mA Mini-USB Für den Datendownload zum PC Erweiterungsanschluss Zubehör Spannungseingänge Anzahl der Eingänge 4 (3 Phasen + Neutralleiter) Maximal zulässige Eingangsspannung 1000 Veff , CF 1,7 Eingangsimpedanz 10 MΩ Bandbreite (-3 dB) 2,5 kHz Skalierung 1:1, 10:1, 100:1, 1000:1 und variabel Messkreiskategorie CAT III 1000 V/CAT IV 600 V Stromeingänge Anzahl der Eingänge 3, Modus wird für angeschlossenen Sensor automatisch gewählt Eingangsspannung Eingang Stromzange: 500 mVeff/50 mVeff; CF 2,8 Eingang Rogowski-Spule 150 mVeff / 15 mVeff bei 50 Hz, 180 mVeff / 18 mVeff bei 60 Hz; CF 4; alle bei Nenn-Messfühlerbereich Bereich 1 A bis 150 A/10 A bis 1500 A mit Thin Flexible Stromzange iFlex, 30,5 cm (12 Zoll) 3 A bis 300 A/30 A bis 3000 A mit Thin Flexible Stromzange iFlex, 61 cm (24 Zoll) 6 A bis 600 A/60 A bis 6000 A mit Thin Flexible Stromzange iFlex, 91,5 cm (36 Zoll) 40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange Bandbreite (-3 dB) 1,5 kHz Skalierung 1:1 und variabel Hilfseingänge (Aux) Anzahl der Eingänge 2 Eingangsbereich 0 bis ± 10 V DC, 1 Messung/s Skalierungsfaktor (verfügbar ab 2014) Format: kx + d vom Bediener konfigurierbar Angezeigte Einheiten (verfügbar ab 2014) Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s) Die Anzahl der möglichen Protokolliersitzungen und der Protokollierzeitraum sind von den Anforderungen des Anwenders abhängig.   Umgebungsdaten Betriebstemperaturbereich -10 °C bis +50 °C Temperaturbereich bei Lagerung -20 °C bis +60 °C Relative Luftfeuchte bei Betrieb 10 °C bis 30 °C max. 95 % rel. Luftfeuchtigkeit 30 °C bis 40 °C max. 75 % rel. Luftfeuchtigkeit 40 °C bis 50 °C max. 45 % rel. Luftfeuchtigkeit Betriebshöhe über NN 2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V) Max. Höhenlage bei Lagerung 12.000 m Gehäuse Schutzart IP 50 gemäß EN60529 Schwingungen MIL 28800E, Typ 3, Klasse III, Stil B Sicherheit IEC 61010-1: Überspannung CAT IV, Messung 1000 V CAT III/600 V CAT IV, Verschmutzungsgrad 2 Störfestigkeit, Störsicherheit, EMV EN 61326-1: Industriell Elektromagnetische Verträglichkeit Gilt nur für den Gebrauch in Korea. Gerät der Klasse A (Industrielle Rundfunk- und Kommunikationsgeräte) Hochfrequenz-Emissionen IEC CISPR 11: Gruppe 1 Klasse A Temperaturkoeffizient 0,1 x Genauigkeitsspezifikation/°C   Allgemeine technische Daten LCD-Farbbildschirm 4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel Gewährleistung 1730 und Stromversorgung Zwei Jahre (Batterien nicht enthalten) Zubehör Ein Jahr Kalibrierzyklus Zwei Jahre Maße 1730 19,8 cm x 16,7 cm x 5,5 cm Stromversorgung 13,0 cm x 13,0 cm x 4,5 cm 1730 mit angeschlossener Stromversorgung 19,8 cm x 16,7 cm x 9 cm Gewicht 1730 1,1 kg Stromversorgung 400 g Externer Schutz Holster, Schlitz für Kensington-Schloss     Spezifikationen Messbereich 1 bis 150 A AC/10 bis 1500 A AC Zerstörungsfreier Strom 100 kA (50/60 Hz) Eigenabweichung unter Referenzbedingungen* ± 0,7 % vom Messwert Genauigkeit 1730 + iFlex ± (1 % vom Messwert + 0,02 % vom Bereich) Temperaturkoeffizient im Betriebstemperaturbereich 0,05 % vom Messwert/°C 0,09 % vom Messwert/°F Arbeitsspannung 1000 V CAT III, 600 V CAT IV Tastkopfkabellänge 305 mm Tastkopfkabeldurchmesser 7,5 mm Minimaler Biegeradius 38 mm Länge des Ausgangskabels 2 m Gewicht 115 g Material Transducer-Kabel TPR Kupplungsmaterial POM + ABS/PC Ausgangskabel TPR/PVC Betriebstemperaturbereich -20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen Temperatur bei ausgeschaltetem Gerät -40 °C bis +80 °C Relative Luftfeuchtigkeit (Betrieb) 15 % bis 85 % nicht-kondensierend IP-Schutzart IP 50 gemäß IEC 60529
