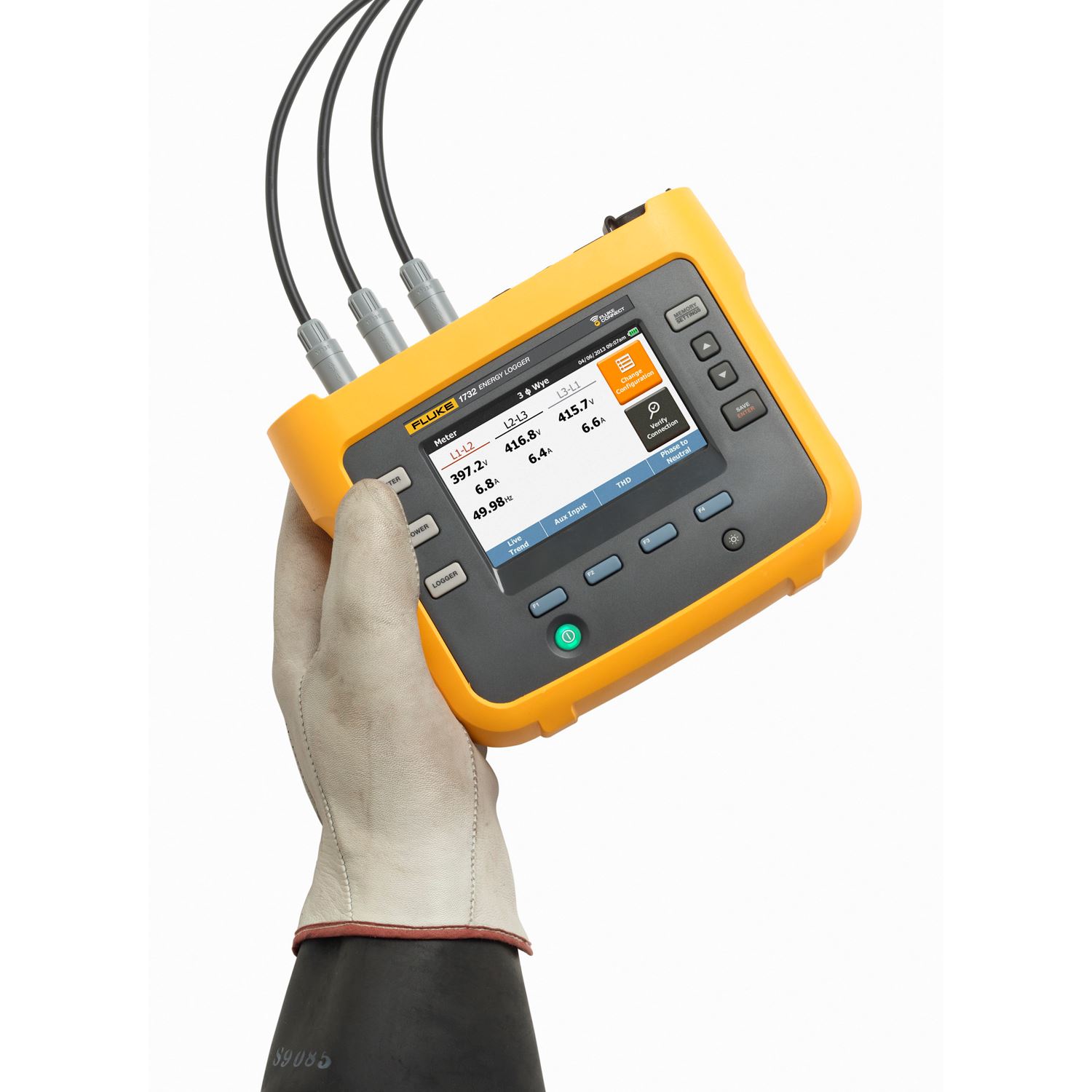

FLUKE 1732/B Netz-Analysegerät Netzanalysator Energie-Logger

Chauvin Arnoux PEL 52 Leistungs- und Energierecorder   Lieferumfang: 3 Spannungsmessleitungen (rot/sw/blau), 3 Krokodilklemmen, 1 SD- Karte, 1 Netzkabel Typ C7, 1 Adapter C8, 1 Sicherheitsdatenblatt, 1 Prüfbericht, 1 mehrsprachige Schnellstartanleitung     Hauptmerkmale: • Kompakter Leistungs- und Energierecorder für zweiphasige oder zwei einphasige Anwendungen •Perfekt geeignet, um den Verbrauch einzelner Verbraucher aufzuzeichnen •Vereinfacht die Suche nach Energiefressern, um den Stromverbrauch zu optimieren •Aufschlüsselung der gemessenen Leistungen / Energien: Wirkleistung P, Grundschwingungswirkleistung Pf, Grundschwingungsblindleistung Qf, Gesamtblindleistung N, Verzerrungsleistung D, Scheinleistung S •Autonom durch Selbstversorgung über den Spannungsmesseingang •Einfache Kommunikation über Webserver-Schnittstelle für Fernzugriff über das Netzwerk •PEL Transfer Software zur Konfiguration des Geräts sowie Auswertung und Exportieren der Daten

Fluke 1736/EUS Energie Logger   Lieferumfang: Fluke-1736, Netzteil, Spannungsmessleitungen, Krokodilklemmen (4x), flexible 12-Zoll-, ,1500-A-Stromprüfer (4x), weiche Tasche, Wi-Fi-Adapter, Netzkabel, Farbcodierungssatz und Energieanalyse-Plus-Software als Download   Bessere Erkennbarkeit von Problemen, weniger Unsicherheiten, bessere Netzqualität und bessere Beurteilung des Energieverbrauchs Der dreiphasige Power-Logger Fluke 1736 mit integrierter Fluke Connect® App und im Lieferumfang enthaltener Desktop-Software liefern Ihnen die Daten, die Sie für wichtige sofortige Entscheidungen über Netzqualität und Energieverbrauch benötigen. Das leistungsfähigste Messgerät zur Durchführung von Energieverbrauchsstudien und grundlegender Protokollierung der Netzqualität, Fluke 1736, erfasst automatisch über 500 Netzqualitätsparameter. Dadurch haben Sie einen besseren Einblick in die Daten, die Sie zur Optimierung von Systemzuverlässigkeit und Energieeinsparungen benötigen. Eine optimierte Bedienoberfläche, flexible Stromzangen und eine intelligente Funktion zur Überprüfung von Messdaten tragen zur Verringerung von Messfehlern bei. Die digitale Überprüfung und Korrektur häufiger Anschlussfehler erleichtert den Messaufbau und verringert Unsicherheiten bei Messungen. Über die Fluke Connect® App hat das gesamte Team ortsunabhängig Zugriff auf die Daten. Die App ermöglicht das Arbeiten aus sicherer Entfernung, ohne dass Sie eine persönliche Schutzausrüstung benötigen. Sie können wichtige Entscheidungen sofort treffen, müssen weniger häufig unmittelbar vor Ort sein und somit seltener die Zutrittskontrollen für die jeweilige Anlage absolvieren. Mit dem im Lieferumfang enthaltenen Softwarepaket „Fluke Energy Analyze Plus“ können Sie zur Erkennung von Problemen Messwerte schnell und einfach erfassen und grafisch darstellen und detaillierte Berichte zusammenstellen. Fluke 1736 ist der leistungsfähigste Power-Logger für allgemeine Anwendungen. Wenn Sie nach einem Power-Logger mit denselben nützlichen Funktionen für Energiestudien und erweiterten Funktionen zur Protokollierung der Netzqualität suchen, ist der Fluke 1738 die ideale Wahl.         Messfunktionen: Automatische Erfassung und Protokollierung von Spannung, Strom, Leistung, Oberschwingungen und zugehörigen Netzqualitätswerten. Kompatibel mit Fluke Connect®: Sie können die Daten lokal auf dem Gerät oder per Fernzugriff über die Fluke Connect App oder in der PC-Software anzeigen. Problemlose Stromversorgung des Messgerätes: Sie können das Messgerät direkt aus dem Stromkreis mit Strom versorgen, an dem Sie die Messung durchführen. Erfüllt höchste Sicherheitsspezifikationen: Überspannungskategorien CAT IV 600 V/CAT III 1000 V für Zuleitungen, Stromschienen und Leitungen zu Unterverteilungen. Messung an allen drei Phasen und am Neutralleiter: 4 flexible Stromzangen im Lieferumfang enthalten. Umfassende Protokollierung: Im Instrument können über 20 separate Protokollierungssitzungen gespeichert werden. Alle Messwerte werden automatisch protokolliert, sodass Ihnen kein Trend der Messdaten entgeht. Die Messdaten können sogar während der Protokollierungssitzungen und vor dem Herunterladen zur Echtzeitanalyse überprüft werden. Erfassung von Spannungseinbrüchen und -überhöhungen sowie Einschaltströmen: Mit Signalformschnappschüssen von Ereignissen und hochauflösenden Effektivwertprofilen einschließlich Datum, Zeitstempel und Schweregrad, sodass Sie mögliche Grundursachen von Netzqualitätsproblemen leichter erkennen können. Heller Farb-Touchscreen: Durchführung bequemer Analysen im Außeneinsatz und Datenprüfungen über den Grafikbildschirm. Einfache und intuitive Bedienung: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Prüffunktionen. Im Außeneinsatz komplette Einrichtung über das Bedienfeld oder die Fluke Connect App: keine Notwendigkeit, wegen Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen. Anwendungssoftware „Energy Analyze Plus“: Mit der automatischen Berichtsfunktion können Sie alle Einzelheiten des Energieverbrauchs und des Netzqualitätszustands herunterladen und analysieren.     Spezifikationen Genauigkeit Parameter Bereich Auflösung Eigengenauigkeit bei Referenzbedingungen (% v. Mw. + % v. Bereichsendwert) Spannung 1000 V 0,1 V ± (0,2 % + 0,01 %) Strom: Direkter Eingang i17xx-flex 1500, 30 cm 150 A 0,1 A ± (1 % + 0,02 %) 1500 A 1 A i17xx-flex 3000, 61 cm 300 A 1 A ± (1 % + 0,03 %) 3000 A 10 A i17xx-flex 6000, 91 cm 600 A 1 A ± (1,5 % + 0,03 %) 6000 A 10 A i40s-EL Stromzange 4 A 1 mA ± (0,7 % + 0,02 %) 40 A 10 mA Frequenz 42,5 Hz bis 69 Hz 0,01 Hz ± (0,1 %) Hilfseingang (Aux) ±10 V DC 0,1 mV ± (0,2 % + 0,02 %) Spannung min./max. 1000 V 0,1 V ± (1 % + 0,1 %) Strom min./max. Je nach Zubehör Je nach Zubehör ± (5 % + 0,2 %) Gesamtklirrfaktor (THD) der Spannung 1000% 0.10% ± 0,5 Gesamtklirrfaktor (THD) des Stroms 1000% 0.10% ± 0,5 Spannung, 2. bis 50. Harmonische 1000 V 0,1 V ≥ 10 V: ± 5 % v. Mw. < 10 V: ± 0,5 V Strom, 2. bis 50. Harmonische Je nach Zubehör Je nach Zubehör ≥ 3 % v. Strombereich: ± 5 % v. Mw. < 3 % v. Strombereich: ± 0,15 % v. Mw. Unsymmetrien 100% 0.1% ± 0,2 Eigenunsicherheit ± (% v. Mw. + % v. Bereichsendwert)¹ Parameter Einflussgröße iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL 150 A / 1500 A 300 A / 3000 A 600 A / 6000 A 4 A / 40 A Wirkleistung P Leistungsfaktor λ (PF) ≥ 0,99 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % Wirkenergie Ea Scheinleistung S 0 ≤ Leistungsfaktor λ (PF) ≤ 1 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % Scheinenergie Eap Blindleistung Q 0 ≤ Leistungsfaktor λ (PF) ≤ 1 2,5 % der gemessenen Scheinleistung Blindenergie Er Leistungsfaktor λ (PF) – ± 0,025 Verschiebungsfaktor der Grundschwingung DBF/cos ϕ Zusätzliche Unsicherheit in % des Bereiches¹ V P-N > 250 V 0.02% 0.02% 0.02% 0.02% ¹Bereich = 1000 V x Strombereich Referenzbedingungen: Umgebung: 23 °C ± 5 °C, Gerät wird mindestens 30 Minuten betrieben, keine externen elektrischen/magnetischen Felder, r. F. < 65 % Eingangsbedingungen: cos ϕ/PF = 1, sinusförmiges Signal f = 50/60 Hz, Stromversorgung 120 V / 230 V ± 10 %. Strom- und Leistungsspezifikationen: Eingangsspannung 1-phasig: 120 V/230 V bzw. 3-phasig Stern/Dreieck: 230 V/400 V Eingangsstrom: I > 10 % v. Strombereich Primärleiter der Stromzangen oder Rogowski-Messspulen in Mittelposition Temperaturkoeffizient: Für jedes Grad Celsius über 28 °C oder unter 18 °C ist die angegebene Genauigkeit mit dem Faktor 0,1 zu addieren.   Elektrische Spezifikationen Stromversorgung Spannungsbereich 100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis 100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7) Leistungsaufnahme Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang) Wirkungsgrad ≥ 68,2% (gemäß Energieeinsparverordnung) Maximaler Verbrauch im lastfreien Betrieb < 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang Netzfrequenz 50/60 Hz ± 15 % Energieversorgung Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar Betriebsdauer über Akku Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus Ladedauer < 6 Stunden Messdatenerfassung Auflösung 16-Bit-Synchronabtastung Abtastfrequenz 10,24 kHz bei 50/60 Hz, synchronisiert mit Netzfrequenz Eingangssignalfrequenz 50/60 Hz (42,5 bis 69 Hz) Schaltkreistypen 1-Phase, 1-Phase-IT, Einphasen-Dreileiter (Spaltphase), 3-Phasen-Dreieck, 3-Phasen-Stern, 3-Phasen-Stern-IT, 3-Phasen-Stern symmetrisch, 3-Phasen-Aron/Blondel (2-Element-Dreieck), 3-Phasen-Dreieck offener Zweig, nur Strom (Lastgangmessungen) Datenspeicher Interner Flash-Speicher (nicht vom Benutzer austauschbar) Speicherkapazität Normalerweise für 10 Protokollierungssitzungen von 8 Wochen mit 1-minütigen Intervallen und 500 Ereignissen ausreichend¹ ¹Die Anzahl der möglichen Protokollierungssitzungen und der Protokollierungszeitraum sind von den Anforderungen des Anwenders abhängig. Basisintervall Gemessene Parameter Spannung, Strom, Aux, Frequenz, Gesamtverzerrung Spannung, Gesamtverzerrung Strom, Leistung, Leistungsfaktor, Grundschwingungsleistung, Wirkfaktor, Energie Mittelungsintervall Durch den Benutzer wählbar: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min Mittelungszeit für Min/Max-Werte Spannung, Strom: Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30 Aux, Leistung: 200 ms Bedarfsintervall (Energiemessmodus) Gemessene Parameter Energie (Wh, VARh, VAh), PF, Spitzenlast, Energiekosten Intervall Durch den Benutzer wählbar: 5 min, 10 min, 15 min, 20 min, 30 min, Aus Netzqualitätsüberwachung Gemessener Parameter Spannung, Frequenz, Unsymmetrie, Spannungsoberschwingungen, Gesamtverzerrung Spannung, Stromoberschwingungen, Gesamtverzerrung Strom, Gesamtverzerrungsfaktor Mittelungsintervall 10 Min. Einzelne Oberschwingungen 2. bis 50. Harmonische Gesamtklirrfaktor Bei 50 Oberschwingungen berechnet Ereignisse Spannung:, Einbrüche, Überhöhungen, Unterbrechungen, Strom: Einschaltstrom Getriggerte Aufzeichnungen Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30 Signalform von Spannung und Strom Einhaltung von Normen Oberschwingungen IEC 61000-4-7: Klasse 1 IEEE 519 (kurzzeitige Oberschwingungen) Netzqualität IEC 61000-4-30, Klasse S, IEC 62586-1 (PQI-S-Gerät) Stromversorgung IEEE 1459 Messung der Netzqualität EN 50160 (für gemessene Parameter) Schnittstellen USB-A Dateiübertragung per USB-Flash-Laufwerk, Firmware-Updates Max. Strom: 120 mA WLAN Dateiübertragung und Fernsteuerung über direkten Anschluss oder WLAN-Infrastruktur Bluetooth Lesen von Hilfsmessdaten von Fluke Connect® Modulen der Serie 3000 (erfordert 1738 oder optionales Upgrade für 1736) Mini-USB Für den Datendownload zum PC Spannungseingänge Anzahl der Eingänge 4 (3 Phasen + Neutralleiter) Maximal zulässige Eingangsspannung 1000 Veff , CF (Scheitelfaktor) 1,7 Eingangsimpedanz 10 MΩ Bandbreite (-3 dB) 42,5 Hz bis 3,5 kHz Skalierung 1:1 und variabel Überspannungskategorien CAT III 1000 V/CAT IV 600 V Stromeingänge Anzahl der Eingänge 4, Modus wird für angeschlossene Stromzangen automatisch gewählt Eingangsspannung Eingang Stromzange: 500 mVeff/50 mVeff; CF (Scheitelfaktor) 2,8 Eingang Rogowski-Spule 150 mVeff./15 mVeff. bei 50 Hz, 180 mVeff./18 mVeff. bei 60 Hz, Scheitelfaktor 4; alle Werte bei Nennbereich der Stromzange Bereich 1 A bis 150 A/10 A bis 1500 A mit Thin-Flexible-Stromzange i17XX-flex1500, 30 cm 3 A bis 300 A/30 A bis 3000 A mit Thin-Flexible-Stromzange i17XX-flex3000, 61 cm 6 A bis 600 A/60 A bis 6000 A mit Thin-Flexible-Stromzange i17XX-flex6000, 91 cm 40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange Bandbreite (-3 dB) 42,5 Hz bis 3,5 kHz Skalierung 1:1 und variabel Hilfseingänge (Aux) Anzahl der Eingänge 2 Eingangsbereich 0 bis ±10 V DC, 1 Messung/s Skalierungsfaktor Format: mx + b (Verstärkung und Offset), vom Bediener konfigurierbar Angezeigte Einheiten Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s) Drahtlose Datenübertragung Anzahl der Eingänge 2 Unterstützte Module Fluke Connect®, Serie 3000 Übertragungsrate 1 Messung/s Umgebungsdaten Betriebstemperaturbereich -10 °C bis +50 °C Temperaturbereich bei Lagerung -20 °C bis +60 °C, mit Akku: -20 °C bis +50 °C Relative Luftfeuchte bei Betrieb 10 °C bis 30 °C max. 95% rel. Luftfeuchtigkeit 30 °C bis 40 °C max. 75% rel. Luftfeuchtigkeit 40 °C bis 50 °C max. 45% rel. Luftfeuchtigkeit Betriebshöhe über NN 2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V) Max. Höhenlage bei Lagerung 12.000 m Gehäuse Schutzart IP 50 gemäß EN60529 Schwingungen MIL-T- 28800E, Typ 3, Klasse III, Stil B Sicherheit und Überspannungskategorie IEC 61010-1 IEC-Stromversorgung: Überspannungskategorie II, Verschmutzungsgrad 2 Spannungsanschlüsse: Überspannungskategorie IV, Verschmutzungsgrad 2 IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V Elektromagnetische Verträglichkeit EN 61326-1: Industrie-CISPR 11: Gruppe 1, Klasse Korea (KCC): Geräte der Klasse A (industrielle Rundfunk- und Kommunikationsgeräte) USA (FCC): 47 CFR 15, Teilabschnitt B. Dieses Produkt gilt gemäß Klausel 15.103 als ausgenommen. Temperaturkoeffizient 0,1 x Genauigkeitsspezifikation/°C Allgemeine technische Daten LCD-Farbbildschirm 4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel Gewährleistung Messgerät und Netzteil: Zwei Jahre (außer Akku) Zubehör: ein Jahr Kalibrierzyklus: alle 2 Jahre Abmessungen Instrument: 19,8 cm x 16,7 cm x 5,5 cm Netzteil: 13,0 cm x 13,0 cm x 4,5 cm Instrument mit angebrachtem Netzteil: 19,8 cm x 16,7 cm x 9 cm Gewicht Instrument: 1,1 kg Netzteil: 400 g Manipulationsschutz Schlitz für Kensington-Schloss Flexible Stromzange i17xx-flex 1500, 30 cm – Technische Daten Messbereich 1 bis 150 A AC/10 bis 1500 A AC Zerstörungsfreier Strom 100 kA (50/60 Hz) Eigenabweichung unter Referenzbedingungen* ±0,7% vom Messwert Genauigkeit 173x + iFlex ±(1% vom Messwerts+ 0,02% vom Messbereich) Temperaturkoeffizient im Betriebstemperaturbereich 0,05% vom Messwert/°C 0,09% vom Messwert/°F Arbeitsspannung 1000 V CAT III, 600 V CAT IV Länge des Flex-Sensors 305 mm Durchmesser des Sensorkabels 7,5 mm Minimaler Biegeradius 38 mm Länge des Ausgangskabels 2 m Gewicht 115 g Werkstoff des Stromzangenkabels TPR Kupplungsmaterial POM + ABS/PC Ausgangskabel TPR/PVC Betriebstemperaturbereich -20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen Temperatur bei ausgeschaltetem Gerät -40 °C bis +80 °C Relative Luftfeuchtigkeit (Betrieb) 15% bis 85% nicht-kondensierend IP-Schutzart IP 50 gemäß IEC 60529 Gewährleistung Ein Jahr *Referenzbedingungen: Umgebung: 23 °C ±5 °C, keine externen elektrischen/magnetischen Felder, relative Feuchte 65% Primärer Leiter in Mittelposition

FLUKE-1732/EUS Netz-Analysegerät Netzanalysator   Lieferumfang: Netzteil, Spannungsmessleitung, schwarze Sicherheits-Abgreifklemme, dreiteiliger Satz Thin-Flexi-Strommessspitzen 30,5 cm, i1730-flex1500/3PK, farbcodierte Drahtklemmen, Netzkabel, Messleitung mit stapelbaren Steckern 10 cm, Messleitung mit stapelbaren Steckern 2 m, Gleichspannungsversorgungskabel, USB-Kabel A Mini-USB, Werkzeugtasche/-koffer, Aufkleber für Eingangssteckverbinder, Dokumentations-Infopack (Kurzübersichtskarte, Sicherheitsinformationen, Akkupack-Sicherheitsinformationen, iFlex-Sonde, Sicherheitsinformationen, Sicherheitsinformationen für Stromzange i40s-EL, 4 GB USB-Flash-Laufwerk (einschließlich Benutzerhandbuch)   Problemlos Möglichkeiten für Energieeinsparungen in Ihrem Gebäude erkennen Der dreiphasige Energy Logger Fluke 1730 wurde speziell für energiebewusste Kunden wie Sie entwickelt. Mit ihm lassen sich Stellen, an denen Energie verschwendet wird, einfach erkennen. Die Aufzeichnung des Energieverbrauchs in Ihrem Gebäude hilft dabei, Möglichkeiten für Energieeinsparungen zu identifizieren, und liefert leicht verständliche Daten, die die Grundlage für entsprechende Maßnahmen bilden. Mit dem 1730 können Sie: Einfach erkennen, wann und wo Energie in Ihrem Gebäude verbraucht wird, von der Zuführung der Versorgungsleitungen bis hin zu den einzelnen Stromkreisen. Mit dem Softwarepaket für Energieanalyse mehrere Datenpunkte über einen bestimmten Zeitraum vergleichen und sich so ein vollständiges Bild über den Energieverbrauch verschaffen. Spezielle Punkte der Energieverluste schnell erfassen und dadurch Ihre Energiekosten einfacher denn je senken. Der Fluke 1730 ist die beste Wahl, wenn Sie nach einem geeigneten Energie-Logger für die Erstellung von Energie-Audits und die Durchführung von Lastgangmessungen suchen. Energie-Audits mit ganz neuen Möglichkeiten erstellen Wenn Sie ganz neue Möglichkeiten für die Erstellung von Energie-Audits nutzen wollen, verwenden Sie den Energie-Logger 1730 und das visuelle IR-Thermometer VT02 oder die Infrarotkamera Ti125, um Möglichkeiten für Energieeinsparungen, sowohl in Bezug auf Strom als auch auf Wärme, zu ermitteln. Mit der Kombination aus Energy Logger 1730 und Infrarotkamera oder visuellem IR-Thermometer können Sie mögliche Energieverschwendung erkennen und sie dann mit dem Energy Logger 1730 quantifizieren. Das perfekte Werkzeuge zum Erkennen des Energieverbrauchs von Betriebsmitteln wie Beleuchtung und Klimaanlagen sowie anderen großen Lasten, die bei Nichtverwendung ausgeschaltet werden können.           Messfunktionen:Spannung, Strom, Leistung, Leistungsfaktor und damit verbundene Werte unterstützen die Optimierung und Implementierung Ihrer Strategien zur Energieeinsparung. Heller Farb-Touchscreen: Durchführung bequemer Analysen und Datenchecks im Außeneinsatz dank vollständiger Grafikanzeige. Umfassende Protokollierung: Im Instrument können mehr als 20 separate Protokollierungssitzungen gespeichert werden. Alle gemessenen Werte werden automatisch aufgezeichnet und können während der Protokollierung und vor dem Herunterladen für eine schnelle Analyse geprüft werden. Optimierte Bedienoberfläche: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Verifizierungsfunktionen. Komplette Einrichtung im Außeneinsatz über das Bedienfeld: Keine Notwendigkeit, für Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen. Weitreichende Funktionalität: Stromversorgung des Instrumentes direkt über den gemessenen Stromkreis, sodass keine Steckdose notwendig ist und das Instrument sicher in einem Schaltschrank angeschlossen werden kann. Zwei USB-Anschlüsse: einer für PC-Verbindung und ein anderer für schnelles, einfaches Herunterladen auf standardmäßige USB-Sticks oder andere USB-Geräte. Kompaktes Format: Passt in enge Räume und Schaltschränke. Erfüllt höchste Sicherheitsspezifikationen: Sicherheitsspezifikation gemäß Messkategorien CAT IV 600 V/CAT III 1000 V für die Zuführungen der Versorgungsleitungen, Stromschienen und Leitungen zu Unterverteilungen. Optimiertes Messzubehör: flache Messleitungen für Spannungen und schlanke, flexible Stromzangen gewährleisten einfache Installation auch in engen Räumen. Betriebsdauer mit Akku: vier Stunden Betriebszeit (Backup-Zeit) pro Ladung des Lithium-Ionen-Akkus. Sicherheit: Wir schützen Ihre Investitionen mit einem unverwüstlichen Kensington-Schloss vor Diebstahl. Anwendungssoftware für Energieanalyse: Herunterladen und Analysieren einer Momentaufnahme Ihres Energieeinsparpotenzials mit automatisierter Berichterstellung.     Spezifikationen Genauigkeit Parameter Bereich Auflösung Eigengenauigkeit bei Referenzbedingungen (% vom Messwert + % vom Messbereich) Spannung 1000 V 0,1 V ± (0,2 % + 0,01 %) Strom: Direkter Eingang iFlex1500-12 150 A 0,1 A ± (1 % + 0,02 %) 1500 A 1 A iFlex3000-24 300 A 1 A ± (1 % + 0,02 %) 3000 A 10 A iFlex6000-36 600 A 1 A ± (1,5 % + 0,03 %) 6000 A 10 A i40s-EL Stromzange 4 A 1 mA ± (0,7 % + 0,02 %) 40 A 10 mA Frequenz 42,5 Hz bis 69 Hz 0,01 Hz ± (0,1 %) Hilfs-eingang (Aux) ± 10 V DC 0,1 mV ± (0,2 % + 0,02 %) Spannung min./max. 1000 V 0,1 V ± (1 % + 0,1 %) Strom min./max. definiert durch das Zubehör definiert durch das Zubehör ± (5 % + 0,2 %) cosφ (DPF) 0 <= cosφ <=1 0.01 ± 0,025 Leistungsfaktor (PF) 0 <= PF <=1 0.01 ± 0,025 Gesamtklirrfaktor (THD) der Spannung 1000% 0.10% ± (2,5 % ± 0,05) Gesamtklirrfaktor (THD) des Stroms 1000% 0.10% ± (2,5 % ± 0,05)   Eigenunsicherheit ± (% vom Messwert + % vom Bereich)1 Parameter Einflussgröße iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL 150 A/1500 A 300 A/3000 A 600/6000 A 4 A/40 A Wirkleistung P Leistungsfaktor (PF) ≥ 0,99 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % 0,5 < Leistungsfaktor (PF) < 0,99 1,2 % + 7 x (1-PF) + 0,005 % 1,2 % + 7 x (1-PF) + 0,0075 % 1,7 % + 7 x (1-PF) + 0,0075 % 1,2 % + 10 x (1-PF) + 0,005 % Scheinleistung S, SGrund. 0 ≤ Leistungsfaktor (PF) ≤ 1 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % Blindleistung N, QGrund. 0 ≤ Leistungsfaktor (PF) ≤ 1 2,5 % der gemessenen Scheinleistung Zusätzliche Unsicherheit in % des Bereichs1 U > 250 V 0.02% 0.02% 0.02% 0.02% 1 Bereich = 1000 V x IBereich Referenzbedingungen: Umgebung: 23 °C ± 5 °C, Warmlaufzeit des Instruments mindestens 30 Minuten, kein externes elektrisches/magnetisches Feld, relative Feuchte <65 % Eingangsbedingungen: cosφ/PF=1, sinusförmiges Signal f=50 Hz/60 Hz, Stromversorgung 120 V/230 V ± 10 % Strom- und Leistungsmerkmale: Eingangsspannung 1 ph: 120 V/230 V oder 3 ph Stern/Delta: 230 V/400 V Eingangsstrom: I > 10 % von IBereich Primärleiter in mittlerer Position der Stromzangen oder Rogowski-Spulen Temperaturkoeffizient: 0,1 x festgelegte Genauigkeit für jedes Grad C über 28 °C oder unter 18 °C addieren   Elektrische Spezifikationen Stromversorgung Spannungsbereich 100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis 100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7) Leistungsaufnahme Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang) Wirkungsgrad ≥ 68,2 % (gemäß Energieeinsparverordnung) Maximaler Verbrauch im lastfreien Betrieb < 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang Netzfrequenz 50/60 Hz ± 15 % Energieversorgung Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar Betriebsdauer über Akku Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus Ladedauer < 6 Stunden Messdatenerfassung Auflösung 16-Bit-Synchronabtastung Abtastfrequenz 5120 Hz Eingangssignalfrequenz 50/60 Hz (42,5 bis 69 Hz) Schaltkreistypen 1-Leiter, 1-Leiter IT, Hilfsphase, 3-Leiter Dreieck, 3-Leiter Stern, 3-Leiter Stern IT, symmetrische 3-Leiter Stern, 3-Leiter Aron/Blondel (2-Element-Dreieck), 3-Leiter Dreieck offener Zweig, nur Strom (Lastgangmessungen) Gesamtklirrfaktor (THD) Gesamtklirrfaktor für Spannung und Strom mithilfe von 25 Oberschwingungen berechnet Mittelungsperiode Vom Benutzer einstellbar 1 Sek., 5 Sek., 10 Sek., 30 Sek., 1 Min., 5 Min., 10 Min., 15 Min., 30 Min. Bedarfsintervall Vom Benutzer einstellbar 5 Min., 10 Min., 15 Min., 20 Min., 30 Min. Datenspeicher Interner Flash-Speicher (nicht vom Benutzer austauschbar) Speicherkapazität Üblicherweise 20 Protokollierungssitzungen von 10 Wochen in zehnminütigen Intervallen¹ Protokollierungssitzungen Mittelungszeitraum Empfohlen 20 Sitzungen 1 Sitzung 1 Sekunde 3 Stunden 2,5 Tage 5 Sekunden 15 Stunden 12 Tage 10 Sekunden 28 Stunden 24 Tage 30 Sekunden 3,5 Tage 10 Wochen 1 Minute 7 Tage 20 Wochen 5 Minuten 5 Wochen 2 Jahre 10 Minuten 10 Wochen > 2 Jahre 15 Minuten 3,5 Monate > 2 Jahre 30 Minuten 7 Monate > 2 Jahre¹ Schnittstellen USB-A Dateiübertragung per USB-Flash-Laufwerk, Firmware-Updates Max. Strom: 120 mA Mini-USB Für den Datendownload zum PC Erweiterungsanschluss Zubehör Spannungseingänge Anzahl der Eingänge 4 (3 Phasen + Neutralleiter) Maximal zulässige Eingangsspannung 1000 Veff , CF 1,7 Eingangsimpedanz 10 MΩ Bandbreite (-3 dB) 2,5 kHz Skalierung 1:1, 10:1, 100:1, 1000:1 und variabel Messkreiskategorie CAT III 1000 V/CAT IV 600 V Stromeingänge Anzahl der Eingänge 3, Modus wird für angeschlossenen Sensor automatisch gewählt Eingangsspannung Eingang Stromzange: 500 mVeff/50 mVeff; CF 2,8 Eingang Rogowski-Spule 150 mVeff / 15 mVeff bei 50 Hz, 180 mVeff / 18 mVeff bei 60 Hz; CF 4; alle bei Nenn-Messfühlerbereich Bereich 1 A bis 150 A/10 A bis 1500 A mit Thin Flexible Stromzange iFlex, 30,5 cm (12 Zoll) 3 A bis 300 A/30 A bis 3000 A mit Thin Flexible Stromzange iFlex, 61 cm (24 Zoll) 6 A bis 600 A/60 A bis 6000 A mit Thin Flexible Stromzange iFlex, 91,5 cm (36 Zoll) 40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange Bandbreite (-3 dB) 1,5 kHz Skalierung 1:1 und variabel Hilfseingänge (Aux) Anzahl der Eingänge 2 Eingangsbereich 0 bis ± 10 V DC, 1 Messung/s Skalierungsfaktor (verfügbar ab 2014) Format: kx + d vom Bediener konfigurierbar Angezeigte Einheiten (verfügbar ab 2014) Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s) Die Anzahl der möglichen Protokolliersitzungen und der Protokollierzeitraum sind von den Anforderungen des Anwenders abhängig.   Umgebungsdaten Betriebstemperaturbereich -10 °C bis +50 °C Temperaturbereich bei Lagerung -20 °C bis +60 °C Relative Luftfeuchte bei Betrieb 10 °C bis 30 °C max. 95 % rel. Luftfeuchtigkeit 30 °C bis 40 °C max. 75 % rel. Luftfeuchtigkeit 40 °C bis 50 °C max. 45 % rel. Luftfeuchtigkeit Betriebshöhe über NN 2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V) Max. Höhenlage bei Lagerung 12.000 m Gehäuse Schutzart IP 50 gemäß EN60529 Schwingungen MIL 28800E, Typ 3, Klasse III, Stil B Sicherheit IEC 61010-1: Überspannung CAT IV, Messung 1000 V CAT III/600 V CAT IV, Verschmutzungsgrad 2 Störfestigkeit, Störsicherheit, EMV EN 61326-1: Industriell Elektromagnetische Verträglichkeit Gilt nur für den Gebrauch in Korea. Gerät der Klasse A (Industrielle Rundfunk- und Kommunikationsgeräte) Hochfrequenz-Emissionen IEC CISPR 11: Gruppe 1 Klasse A Temperaturkoeffizient 0,1 x Genauigkeitsspezifikation/°C   Allgemeine technische Daten LCD-Farbbildschirm 4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel Gewährleistung 1730 und Stromversorgung Zwei Jahre (Batterien nicht enthalten) Zubehör Ein Jahr Kalibrierzyklus Zwei Jahre Maße 1730 19,8 cm x 16,7 cm x 5,5 cm Stromversorgung 13,0 cm x 13,0 cm x 4,5 cm 1730 mit angeschlossener Stromversorgung 19,8 cm x 16,7 cm x 9 cm Gewicht 1730 1,1 kg Stromversorgung 400 g Externer Schutz Holster, Schlitz für Kensington-Schloss     Spezifikationen Messbereich 1 bis 150 A AC/10 bis 1500 A AC Zerstörungsfreier Strom 100 kA (50/60 Hz) Eigenabweichung unter Referenzbedingungen* ± 0,7 % vom Messwert Genauigkeit 1730 + iFlex ± (1 % vom Messwert + 0,02 % vom Bereich) Temperaturkoeffizient im Betriebstemperaturbereich 0,05 % vom Messwert/°C 0,09 % vom Messwert/°F Arbeitsspannung 1000 V CAT III, 600 V CAT IV Tastkopfkabellänge 305 mm Tastkopfkabeldurchmesser 7,5 mm Minimaler Biegeradius 38 mm Länge des Ausgangskabels 2 m Gewicht 115 g Material Transducer-Kabel TPR Kupplungsmaterial POM + ABS/PC Ausgangskabel TPR/PVC Betriebstemperaturbereich -20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen Temperatur bei ausgeschaltetem Gerät -40 °C bis +80 °C Relative Luftfeuchtigkeit (Betrieb) 15 % bis 85 % nicht-kondensierend IP-Schutzart IP 50 gemäß IEC 60529

Chauvin Arnoux PEL 51 Leistungs- und Energierecorder   Lieferumfang: PEL51 1 Transporttasche 1 flexibler Stromwandler MA194-250 2 Spannungsmessleitungen (rot/sw) 2 Krokodilklemmen 1 SD-Karte 1 Netzkabel Typ C7 1 Adapter C8 1 Sicherheitsdatenblatt 1 Prüfbericht 1 mehrsprachige Schnellstartanleitung       Hauptmerkmale: • Kompakter Leistungs- und Energierecorder für einphasige Anwendungen •Perfekt geeignet, um den Verbrauch einzelner Verbraucher aufzuzeichnen •Vereinfacht die Suche nach Energiefressern, um den Stromverbrauch zu optimieren •Aufschlüsselung der gemessenen Leistungen / Energien: Wirkleistung P, Grundschwingungswirkleistung Pf, Grundschwingungsblindleistung Qf, Gesamtblindleistung N, Verzerrungsleistung D, Scheinleistung S •Autonom durch Selbstversorgung über den Spannungsmesseingang •Einfache Kommunikation über Webserver-Schnittstelle für Fernzugriff über das Netzwerk •PEL Transfer Software zur Konfiguration des Geräts sowie Auswertung und Exportieren der Daten

Chauvin Arnoux PEL 106 + C.A 1510 Netzanalysator mit 3G/GPRS, WiFi, Bluetooth, Ethernet, USB 4 Spannungseingänge + 4 Stromeingänge   Mit dem neuen 3G/GPRS-Verfahren kann der Benutzer eine SIM Karte in seinen PEL-Recorder stecken und so über eine GSM/3G-Verbindung drahtlos mit ihm kommunizieren. Da sich Messkampagnen oft über mehrere Tage oder Wochen erstrecken, besteht so die Möglichkeit, die einwandfreie Funktion des PEL-Recorders zu überprüfen.Durch diese Verfahren lassen sich die Messungen in Echtzeit verfolgen und die gemessenen Daten weltweit übermitteln.Bei einem Alarm kann sich der Benutzer automatisch eine E-Mail schicken lassen.   Lieferumfang: C.A PEL106 Netzanalysator, C.A 1510 CO2 Messgerät, Tasche, 5 Messleitungen, 5 Korkodilklemmen ( verriegelbar ), SD-Karte, SD Adapter, USB-Kabel, PC Software PEL TRANSFER zum kostenfreien Download auf der Hersteller Webseite     49-036 Bitte beachten Sie folgende Vorraussetzungen für 3G/GPRS Nutzung: Für das 3G/GPRS-Verfahren ist eine eigene Sim Karte notwendig, welche nicht im Lieferumfang enthalten ist. Sie müssen unter Konfiguration / Kommunikation / 3G den APN (Access Point Name) und den PIN-Code der SIM-Karte über die PEL Transfer-Software angeben. Der IRD-Server von Chauvin Arnoux wird automatisch aktiviert. Für die 3G-UMTS/GPRS-Verbindung werden die vom Gerät gesendeten Daten über einen von Chauvin Arnoux gehosteten IRDServer übertragen. Um die Daten auf Ihrem PC empfangen zu können, müssen Sie den IRD-Server in PEL Transfer aktivieren.     • Feldtaugliches Gehäuse IP67, unempfindlich gegen Stöße, UV-Strahlen und hohe Temperaturen• Vernetzbar über WiFi, 3G-UMTS/GPRS, LAN (Ethernet), Bluetooth und USB• Selbstversorgt über seine Spannungseingänge bis 1 000 V• Ständige Datenaufzeichnung im Takt bis herunter zu 200 ms• Messungen gemäß Norm IEEE 1459• 4 Spannungs- und 4 Stromeingänge• Geeignet für den Einbau an Strommasten     ErgonomieDank seines feldtauglichen Gehäuses in Schutzart IP67 lässt sich der PEL106 überall einsetzen. Er verfügt über 4 Eingänge für Spannung und 4 Eingänge für Strom.Keine Probleme mehr mit Batterien oder Akkus, da sich der Recorder über die Phase selbst mit Strom versorgt.Sein beleuchtetes LC-Display zeigt vier Messwerte digital an und ist hervorragend ablesbar. Der PEL106 verfügt über eine steckbare SD-/SD-HD-Speicherkarte, so dass die Daten von mehreren Monaten oder Jahren aufgezeichnet werden. MessungenDer PEL106 ist für alle Netzarten geeignet und erkennt automatisch die angeschlossenen Sensoren. Er misst Spannungen bis zu 1000 VAC/VDC und Ströme bis zu 10 kAAC / 5 kADC. Durch den großen Messumfang kann er Leistungen bis zu 10 GW/Gvar/GVA und Energien bis zu 4 EWh/EVAh/Evarh aufzeichnen.Weiterhin verfügt er über einen Alarm-Modus. Der Benutzer kann Alarmschwellen eingeben und eine Liste der Alarm-Vorkommnisse wird erstellt. AnalogmessungenIn Verbindung mit entfernt eingebauten Datenloggern L452 kann der PEL106 auch externe Parameter, wie etwa Temperaturen, Drücke, Drehmomente in bis zu 2x8 Kanälen aufzeichnen und so z.B. die Suche nach Störungsursachen verfeinern. Diese Funktion ermöglicht auch den Einsatz des PEL106 bei erneuerbaren Energien, wie etwa bei Windkraftanlagen. Extrem gut vernetzbarDer PEL106 verfügt über eine Vielzahl von Kommunikationsmöglichkeiten: USB, Ethernet, Bluetooth, WiFi und 3G/GPRS. Mit dem neuen 3G/GPRS-Verfahren kann der Benutzer eine SIM Karte in seinen PEL-Recorder stecken und so über eine GSM/3G-Verbindung drahtlos mit ihm kommunizieren. Bei einem Alarm kann sich der Benutzer eine E-Mail schicken lassen.Wenn sich der Zugang zum PEL106 durch Schutzeinrichtungen auf den Datennetzen schwierig gestaltet, ist ein Zugriff auf die Daten auch über einen IRD-Server möglich. SoftwaresMit der Software PEL Transfer lassen sich die in den PEL100-Recordern gespeicherten Daten problemlos auswerten. Durch die verschiedenen Leistungsmesskampagnen kann die Software automatisch Energieverluste entdecken.Neuheit: Die Software berechnet direkt die Kosten der verbrauchten Energien und zeigt sie in der jeweils ausgewählten lokalen Währung an.Die Software-Plattform DATAVIEW kann automatisch Berichte erstellen. Der Benutzer kann für die verschiedenen Messwerte Alarmgrenzen eingeben und erhält so individualisierte Messberichte. Einige technische Daten: Erfassungstakt ab 200 ms Spannungen, Ströme Wirk-, Schein-, Blindleistung Phase: cos phi, tan phi, PF THD Oberwellen Geschlossen: IP67, offen: IP54
