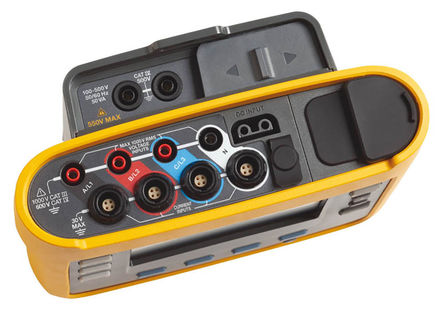

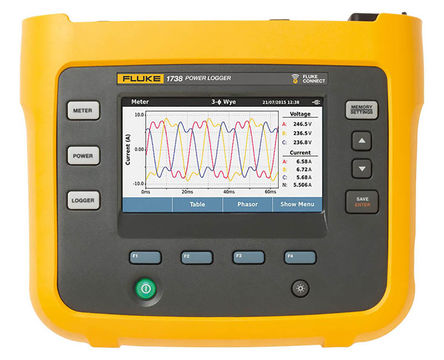

Fluke 1738/EUS Netzanalysator Power-Logger mit erweitertem Funktionsumfang

Fluke 1738 Netzanalysator Lieferumfang: Fluke 1738, Netzteil, Spannungsmessleitungen, Krokodilklemmen (4 x), weiche Tasche, Energy Analyze Plus-Software, Wi-Fi-Adapter, Netzkabel, Farbcodierungssatz und Dokumentation auf USB-Flash-Laufwerk.   Messfunktionen: Automatische Erfassung und Protokollierung von Spannung, Strom, Leistung, Oberschwingungen und zugehörigen Netzqualitätswerten. Kompatibel mit Fluke Connect®: Sie können die Daten lokal am Messinstrument, über die Fluke Connect App und über die PC-Software sowie über die WLAN-Infrastruktur der Einrichtung anzeigen. Problemlose Stromversorgung des Messgeräts: Sie können das Messgerät direkt aus dem Stromkreis mit Strom versorgen, an dem Sie die Messung durchführen. Erfüllt höchste Sicherheitsspezifikationen: Überspannungskategorien CAT IV 600 V/CAT III 1000 V für Zuleitungen, Stromschienen und Leitungen zu Unterverteilungen. Messung an allen drei Phasen und am Neutralleiter: 4 flexible Stromzangen im Lieferumfang enthalten. Umfassende Protokollierung: Im Instrument können über 20 separate Protokollierungssitzungen gespeichert werden. Alle Messwerte werden automatisch protokolliert, sodass Ihnen kein Trend der Messdaten entgeht. Die Messdaten können sogar während der Protokollierungssitzungen und vor dem Herunterladen zur Echtzeitanalyse überprüft werden. Erfassung von Spannungseinbrüchen und -überhöhungen sowie Einschaltströmen: Ermöglicht Schnappschüsse von Ereignissen auf Signalen und hochauflösenden Effektivwertprofile einschließlich Datum, Zeitstempel und Schweregrad, sodass Sie mögliche Grundursachen von Netzqualitätsproblemen leichter erkennen können. Übersicht über den Netzqualitätszustand: Fasst die wichtigsten Parameter des Netzqualitätszustands zusammen, sodass Sie einen schnellen Einblick in den Zustand der gesamten elektrischen Anlage erhalten. Auf dieser Grundlage können Sie entscheiden ob weiterführende Analysen durchgeführt und die entsprechenden Berichte erarbeitet werden müssen. Heller Farb-Touchscreen: Durchführung bequemer Analysen im Außeneinsatz und Datenprüfungen über den Grafikbildschirm. Einfache und intuitive Bedienung: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Prüffunktionen. Im Außeneinsatz komplette Einrichtung über das Bedienfeld oder die Fluke Connect App: Keine Notwendigkeit, wegen Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen. Vollständig integrierte Protokollierung: Sie können andere Fluke Connect Geräte an Fluke 1738 anschließen, wenn Sie gleichzeitig maximal zwei weitere zu messende Parameter protokollieren möchten. Praktisch alle Parameter stehen auf einem Fluke Connect kompatiblen Wireless-Multimeter zur Verfügung.* Anwendungssoftware Energy Analyze Plus: Mit der automatischen Berichtsfunktion können Sie alle Einzelheiten des Energieverbrauchs und des Netzqualitätszustands herunterladen und analysieren.     Spezifikationen Genauigkeit Parameter Bereich Auflösung Eigengenauigkeit bei Referenzbedingungen (% v. Mw. + % v. Bereichsendwert) Spannung 1000 V 0,1 V ± (0,2 % + 0,01 %) Strom: Direkter Eingang i17xx-flex 1500, 30 cm 150 A 0,1 A ± (1 % + 0,02 %) 1500 A 1 A i17xx-flex 3000, 61 cm 300 A 1 A ± (1 % + 0,03 %) 3000 A 10 A i17xx-flex 6000, 91 cm 600 A 1 A ± (1,5 % + 0,03 %) 6000 A 10 A i40s-EL Stromzange 4 A 1 mA ± (0,7 % + 0,02 %) 40 A 10 mA Frequenz 42,5 Hz bis 69 Hz 0,01 Hz ± (0,1 %) Hilfseingang (Aux) ±10 V DC 0,1 mV ± (0,2 % + 0,02 %) Spannung min./max. 1000 V 0,1 V ± (1 % + 0,1 %) Strom min./max. Je nach Zubehör Je nach Zubehör ± (5 % + 0,2 %) Gesamtklirrfaktor (THD) der Spannung 1000% 0.10% ± 0,5 Gesamtklirrfaktor (THD) des Stroms 1000% 0.10% ± 0,5 Spannung, 2. bis 50. Harmonische 1000 V 0,1 V ≥ 10 V: ± 5 % v. Mw. < 10 V: ± 0,5 V Strom, 2. bis 50. Harmonische Je nach Zubehör Je nach Zubehör ≥ 3 % v. Strombereich: ± 5 % v. Mw. < 3 % v. Strombereich: ± 0,15 % v. Mw. Unsymmetrien 100% 0.1% ± 0,2 Eigenunsicherheit ± (% v. Mw. + % v. Bereichsendwert)¹ Parameter Einflussgröße iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL 150 A / 1500 A 300 A / 3000 A 600 A / 6000 A 4 A / 40 A Wirkleistung P Leistungsfaktor λ (PF) ≥ 0,99 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % Wirkenergie Ea Scheinleistung S 0 ≤ Leistungsfaktor λ (PF) ≤ 1 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % Scheinenergie Eap Blindleistung Q 0 ≤ Leistungsfaktor λ (PF) ≤ 1 2,5 % der gemessenen Scheinleistung Blindenergie Er Leistungsfaktor λ (PF) – ± 0,025 Verschiebungsfaktor der Grundschwingung DBF/cos ϕ Zusätzliche Unsicherheit in % des Bereiches¹ V P-N > 250 V 0.02% 0.02% 0.02% 0.02% ¹Bereich = 1000 V x StrombereichReferenzbedingungen: Umgebung: 23 °C ± 5 °C, Gerät wird mindestens 30 Minuten betrieben, keine externen elektrischen/magnetischen Felder, r. F. < 65 % Eingangsbedingungen: cos ϕ/PF = 1, sinusförmiges Signal f = 50/60 Hz, Stromversorgung 120 V / 230 V ± 10 %. Strom- und Leistungsspezifikationen: Eingangsspannung 1-phasig: 120 V/230 V bzw. 3-phasig Stern/Dreieck: 230 V/400 V Eingangsstrom: I > 10 % v. Strombereich Primärleiter der Stromzangen oder Rogowski-Messspulen in Mittelposition Temperaturkoeffizient: Für jedes Grad Celsius über 28 °C oder unter 18 °C ist die angegebene Genauigkeit mit dem Faktor 0,1 zu addieren.   Elektrische Spezifikationen Stromversorgung Spannungsbereich 100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis 100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7) Leistungsaufnahme Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang) Wirkungsgrad ≥ 68,2% (gemäß Energieeinsparverordnung) Maximaler Verbrauch im lastfreien Betrieb < 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang Netzfrequenz 50/60 Hz ± 15 % Energieversorgung Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar Betriebsdauer über Akku Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus Ladedauer < 6 Stunden Messdatenerfassung Auflösung 16-Bit-Synchronabtastung Abtastfrequenz 10,24 kHz bei 50/60 Hz, synchronisiert mit Netzfrequenz Eingangssignalfrequenz 50/60 Hz (42,5 bis 69 Hz) Schaltkreistypen 1-Phase, 1-Phase-IT, Einphasen-Dreileiter (Spaltphase), 3-Phasen-Dreieck, 3-Phasen-Stern, 3-Phasen-Stern-IT, 3-Phasen-Stern symmetrisch, 3-Phasen-Aron/Blondel (2-Element-Dreieck), 3-Phasen-Dreieck offener Zweig, nur Strom (Lastgangmessungen) Datenspeicher Interner Flash-Speicher (nicht vom Benutzer austauschbar) Speicherkapazität Normalerweise für 10 Protokollierungssitzungen von 8 Wochen mit 1-minütigen Intervallen und 500 Ereignissen ausreichend¹ ¹Die Anzahl der möglichen Protokollierungssitzungen und der Protokollierungszeitraum sind von den Anforderungen des Anwenders abhängig. Basisintervall Gemessene Parameter Spannung, Strom, Aux, Frequenz, Gesamtverzerrung Spannung, Gesamtverzerrung Strom, Leistung, Leistungsfaktor, Grundschwingungsleistung, Wirkfaktor, Energie Mittelungsintervall Durch den Benutzer wählbar: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min Mittelungszeit für Min/Max-Werte Spannung, Strom: Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30 Aux, Leistung: 200 ms Bedarfsintervall (Energiemessmodus) Gemessene Parameter Energie (Wh, VARh, VAh), PF, Spitzenlast, Energiekosten Intervall Durch den Benutzer wählbar: 5 min, 10 min, 15 min, 20 min, 30 min, Aus Netzqualitätsüberwachung Gemessener Parameter Spannung, Frequenz, Unsymmetrie, Spannungsoberschwingungen, Gesamtverzerrung Spannung, Stromoberschwingungen, Gesamtverzerrung Strom, Gesamtverzerrungsfaktor Mittelungsintervall 10 Min. Einzelne Oberschwingungen 2. bis 50. Harmonische Gesamtklirrfaktor Bei 50 Oberschwingungen berechnet Ereignisse Spannung:, Einbrüche, Überhöhungen, Unterbrechungen, Strom: Einschaltstrom Getriggerte Aufzeichnungen Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30 Signalform von Spannung und Strom Einhaltung von Normen Oberschwingungen IEC 61000-4-7: Klasse 1 IEEE 519 (kurzzeitige Oberschwingungen) Netzqualität IEC 61000-4-30, Klasse S, IEC 62586-1 (PQI-S-Gerät) Stromversorgung IEEE 1459 Messung der Netzqualität EN 50160 (für gemessene Parameter) Schnittstellen USB-A Dateiübertragung per USB-Flash-Laufwerk, Firmware-Updates Max. Strom: 120 mA WLAN Dateiübertragung und Fernsteuerung über direkten Anschluss oder WLAN-Infrastruktur Bluetooth Lesen von Hilfsmessdaten von Fluke Connect® Modulen der Serie 3000 (erfordert 1738 oder optionales Upgrade für 1736) Mini-USB Für den Datendownload zum PC Spannungseingänge Anzahl der Eingänge 4 (3 Phasen + Neutralleiter) Maximal zulässige Eingangsspannung 1000 Veff , CF (Scheitelfaktor) 1,7 Eingangsimpedanz 10 MΩ Bandbreite (-3 dB) 42,5 Hz bis 3,5 kHz Skalierung 1:1 und variabel Überspannungskategorien CAT III 1000 V/CAT IV 600 V Stromeingänge Anzahl der Eingänge 4, Modus wird für angeschlossene Stromzangen automatisch gewählt Eingangsspannung Eingang Stromzange: 500 mVeff/50 mVeff; CF (Scheitelfaktor) 2,8 Eingang Rogowski-Spule 150 mVeff./15 mVeff. bei 50 Hz, 180 mVeff./18 mVeff. bei 60 Hz, Scheitelfaktor 4; alle Werte bei Nennbereich der Stromzange Bereich 1 A bis 150 A/10 A bis 1500 A mit Thin-Flexible-Stromzange i17XX-flex1500, 30 cm 3 A bis 300 A/30 A bis 3000 A mit Thin-Flexible-Stromzange i17XX-flex3000, 61 cm 6 A bis 600 A/60 A bis 6000 A mit Thin-Flexible-Stromzange i17XX-flex6000, 91 cm 40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange Bandbreite (-3 dB) 42,5 Hz bis 3,5 kHz Skalierung 1:1 und variabel Hilfseingänge (Aux) Anzahl der Eingänge 2 Eingangsbereich 0 bis ±10 V DC, 1 Messung/s Skalierungsfaktor Format: mx + b (Verstärkung und Offset), vom Bediener konfigurierbar Angezeigte Einheiten Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s) Drahtlose Datenübertragung Anzahl der Eingänge 2 Unterstützte Module Fluke Connect®, Serie 3000 Übertragungsrate 1 Messung/s Umgebungsdaten Betriebstemperaturbereich -10 °C bis +50 °C Temperaturbereich bei Lagerung -20 °C bis +60 °C, mit Akku: -20 °C bis +50 °C Relative Luftfeuchte bei Betrieb 10 °C bis 30 °C max. 95% rel. Luftfeuchtigkeit 30 °C bis 40 °C max. 75% rel. Luftfeuchtigkeit 40 °C bis 50 °C max. 45% rel. Luftfeuchtigkeit Betriebshöhe über NN 2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V) Max. Höhenlage bei Lagerung 12.000 m Gehäuse Schutzart IP 50 gemäß EN60529 Schwingungen MIL-T- 28800E, Typ 3, Klasse III, Stil B Sicherheit und Überspannungskategorie IEC 61010-1 IEC-Stromversorgung: Überspannungskategorie II, Verschmutzungsgrad 2 Spannungsanschlüsse: Überspannungskategorie IV, Verschmutzungsgrad 2 IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V Elektromagnetische Verträglichkeit EN 61326-1: Industrie-CISPR 11: Gruppe 1, Klasse Korea (KCC): Geräte der Klasse A (industrielle Rundfunk- und Kommunikationsgeräte) USA (FCC): 47 CFR 15, Teilabschnitt B. Dieses Produkt gilt gemäß Klausel 15.103 als ausgenommen. Temperaturkoeffizient 0,1 x Genauigkeitsspezifikation/°C Allgemeine technische Daten LCD-Farbbildschirm 4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel Gewährleistung Messgerät und Netzteil: Zwei Jahre (außer Akku) Zubehör: ein Jahr Kalibrierzyklus: alle 2 Jahre Abmessungen Instrument: 19,8 cm x 16,7 cm x 5,5 cm Netzteil: 13,0 cm x 13,0 cm x 4,5 cm Instrument mit angebrachtem Netzteil: 19,8 cm x 16,7 cm x 9 cm Gewicht Instrument: 1,1 kg Netzteil: 400 g Manipulationsschutz Schlitz für Kensington-Schloss Flexible Stromzange i17xx-flex 1500, 30 cm – Technische Daten Messbereich 1 bis 150 A AC/10 bis 1500 A AC Zerstörungsfreier Strom 100 kA (50/60 Hz) Eigenabweichung unter Referenzbedingungen* ±0,7% vom Messwert Genauigkeit 173x + iFlex ±(1% vom Messwerts+ 0,02% vom Messbereich) Temperaturkoeffizient im Betriebstemperaturbereich 0,05% vom Messwert/°C 0,09% vom Messwert/°F Arbeitsspannung 1000 V CAT III, 600 V CAT IV Länge des Flex-Sensors 305 mm Durchmesser des Sensorkabels 7,5 mm Minimaler Biegeradius 38 mm Länge des Ausgangskabels 2 m Gewicht 115 g Werkstoff des Stromzangenkabels TPR Kupplungsmaterial POM + ABS/PC Ausgangskabel TPR/PVC Betriebstemperaturbereich -20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen Temperatur bei ausgeschaltetem Gerät -40 °C bis +80 °C Relative Luftfeuchtigkeit (Betrieb) 15% bis 85% nicht-kondensierend IP-Schutzart IP 50 gemäß IEC 60529 Gewährleistung Ein Jahr *Referenzbedingungen: Umgebung: 23 °C ±5 °C, keine externen elektrischen/magnetischen Felder, relative Feuchte 65% Primärer Leiter in Mittelposition

Fluke 1736/EUS-GOLD Energie Logger   Lieferumfang: FLuke 1736 · 1 x Spannungsprüfkabel · 4 x Krokodilklemmen · 4 x 1.500 A Stromsonden · 1 x Soft Case · 1 x USB-Kabel · 1 x DC Stromkabel · 1 x Info Paket · 3 x Netzkabel · 4 x Aufkleber · 1 x WiFi Adapter · 1 x Lithium Batterie · 1 x Farbcodierset · 1 x Magnetsondenset (4589220 - MP1-Magnetsonde 1).Energieanalyse-Plus-Software als Download   Bessere Erkennbarkeit von Problemen, weniger Unsicherheiten, bessere Netzqualität und bessere Beurteilung des Energieverbrauchs Der dreiphasige Power-Logger Fluke 1736 mit integrierter Fluke Connect® App und im Lieferumfang enthaltener Desktop-Software liefern Ihnen die Daten, die Sie für wichtige sofortige Entscheidungen über Netzqualität und Energieverbrauch benötigen. Das leistungsfähigste Messgerät zur Durchführung von Energieverbrauchsstudien und grundlegender Protokollierung der Netzqualität, Fluke 1736, erfasst automatisch über 500 Netzqualitätsparameter. Dadurch haben Sie einen besseren Einblick in die Daten, die Sie zur Optimierung von Systemzuverlässigkeit und Energieeinsparungen benötigen. Eine optimierte Bedienoberfläche, flexible Stromzangen und eine intelligente Funktion zur Überprüfung von Messdaten tragen zur Verringerung von Messfehlern bei. Die digitale Überprüfung und Korrektur häufiger Anschlussfehler erleichtert den Messaufbau und verringert Unsicherheiten bei Messungen. Über die Fluke Connect® App hat das gesamte Team ortsunabhängig Zugriff auf die Daten. Die App ermöglicht das Arbeiten aus sicherer Entfernung, ohne dass Sie eine persönliche Schutzausrüstung benötigen. Sie können wichtige Entscheidungen sofort treffen, müssen weniger häufig unmittelbar vor Ort sein und somit seltener die Zutrittskontrollen für die jeweilige Anlage absolvieren. Mit dem im Lieferumfang enthaltenen Softwarepaket „Fluke Energy Analyze Plus“ können Sie zur Erkennung von Problemen Messwerte schnell und einfach erfassen und grafisch darstellen und detaillierte Berichte zusammenstellen. Fluke 1736 ist der leistungsfähigste Power-Logger für allgemeine Anwendungen. Wenn Sie nach einem Power-Logger mit denselben nützlichen Funktionen für Energiestudien und erweiterten Funktionen zur Protokollierung der Netzqualität suchen, ist der Fluke 1738 die ideale Wahl.         Messfunktionen: Automatische Erfassung und Protokollierung von Spannung, Strom, Leistung, Oberschwingungen und zugehörigen Netzqualitätswerten. Kompatibel mit Fluke Connect®: Sie können die Daten lokal auf dem Gerät oder per Fernzugriff über die Fluke Connect App oder in der PC-Software anzeigen. Problemlose Stromversorgung des Messgerätes: Sie können das Messgerät direkt aus dem Stromkreis mit Strom versorgen, an dem Sie die Messung durchführen. Erfüllt höchste Sicherheitsspezifikationen: Überspannungskategorien CAT IV 600 V/CAT III 1000 V für Zuleitungen, Stromschienen und Leitungen zu Unterverteilungen. Messung an allen drei Phasen und am Neutralleiter: 4 flexible Stromzangen im Lieferumfang enthalten. Umfassende Protokollierung: Im Instrument können über 20 separate Protokollierungssitzungen gespeichert werden. Alle Messwerte werden automatisch protokolliert, sodass Ihnen kein Trend der Messdaten entgeht. Die Messdaten können sogar während der Protokollierungssitzungen und vor dem Herunterladen zur Echtzeitanalyse überprüft werden. Erfassung von Spannungseinbrüchen und -überhöhungen sowie Einschaltströmen: Mit Signalformschnappschüssen von Ereignissen und hochauflösenden Effektivwertprofilen einschließlich Datum, Zeitstempel und Schweregrad, sodass Sie mögliche Grundursachen von Netzqualitätsproblemen leichter erkennen können. Heller Farb-Touchscreen: Durchführung bequemer Analysen im Außeneinsatz und Datenprüfungen über den Grafikbildschirm. Einfache und intuitive Bedienung: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Prüffunktionen. Im Außeneinsatz komplette Einrichtung über das Bedienfeld oder die Fluke Connect App: keine Notwendigkeit, wegen Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen. Anwendungssoftware „Energy Analyze Plus“: Mit der automatischen Berichtsfunktion können Sie alle Einzelheiten des Energieverbrauchs und des Netzqualitätszustands herunterladen und analysieren.     Spezifikationen Genauigkeit Parameter Bereich Auflösung Eigengenauigkeit bei Referenzbedingungen (% v. Mw. + % v. Bereichsendwert) Spannung 1000 V 0,1 V ± (0,2 % + 0,01 %) Strom: Direkter Eingang i17xx-flex 1500, 30 cm 150 A 0,1 A ± (1 % + 0,02 %) 1500 A 1 A i17xx-flex 3000, 61 cm 300 A 1 A ± (1 % + 0,03 %) 3000 A 10 A i17xx-flex 6000, 91 cm 600 A 1 A ± (1,5 % + 0,03 %) 6000 A 10 A i40s-EL Stromzange 4 A 1 mA ± (0,7 % + 0,02 %) 40 A 10 mA Frequenz 42,5 Hz bis 69 Hz 0,01 Hz ± (0,1 %) Hilfseingang (Aux) ±10 V DC 0,1 mV ± (0,2 % + 0,02 %) Spannung min./max. 1000 V 0,1 V ± (1 % + 0,1 %) Strom min./max. Je nach Zubehör Je nach Zubehör ± (5 % + 0,2 %) Gesamtklirrfaktor (THD) der Spannung 1000% 0.10% ± 0,5 Gesamtklirrfaktor (THD) des Stroms 1000% 0.10% ± 0,5 Spannung, 2. bis 50. Harmonische 1000 V 0,1 V ≥ 10 V: ± 5 % v. Mw. < 10 V: ± 0,5 V Strom, 2. bis 50. Harmonische Je nach Zubehör Je nach Zubehör ≥ 3 % v. Strombereich: ± 5 % v. Mw. < 3 % v. Strombereich: ± 0,15 % v. Mw. Unsymmetrien 100% 0.1% ± 0,2 Eigenunsicherheit ± (% v. Mw. + % v. Bereichsendwert)¹ Parameter Einflussgröße iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL 150 A / 1500 A 300 A / 3000 A 600 A / 6000 A 4 A / 40 A Wirkleistung P Leistungsfaktor λ (PF) ≥ 0,99 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % Wirkenergie Ea Scheinleistung S 0 ≤ Leistungsfaktor λ (PF) ≤ 1 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % Scheinenergie Eap Blindleistung Q 0 ≤ Leistungsfaktor λ (PF) ≤ 1 2,5 % der gemessenen Scheinleistung Blindenergie Er Leistungsfaktor λ (PF) – ± 0,025 Verschiebungsfaktor der Grundschwingung DBF/cos ϕ Zusätzliche Unsicherheit in % des Bereiches¹ V P-N > 250 V 0.02% 0.02% 0.02% 0.02% ¹Bereich = 1000 V x Strombereich Referenzbedingungen: Umgebung: 23 °C ± 5 °C, Gerät wird mindestens 30 Minuten betrieben, keine externen elektrischen/magnetischen Felder, r. F. < 65 % Eingangsbedingungen: cos ϕ/PF = 1, sinusförmiges Signal f = 50/60 Hz, Stromversorgung 120 V / 230 V ± 10 %. Strom- und Leistungsspezifikationen: Eingangsspannung 1-phasig: 120 V/230 V bzw. 3-phasig Stern/Dreieck: 230 V/400 V Eingangsstrom: I > 10 % v. Strombereich Primärleiter der Stromzangen oder Rogowski-Messspulen in Mittelposition Temperaturkoeffizient: Für jedes Grad Celsius über 28 °C oder unter 18 °C ist die angegebene Genauigkeit mit dem Faktor 0,1 zu addieren.   Elektrische Spezifikationen Stromversorgung Spannungsbereich 100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis 100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7) Leistungsaufnahme Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang) Wirkungsgrad ≥ 68,2% (gemäß Energieeinsparverordnung) Maximaler Verbrauch im lastfreien Betrieb < 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang Netzfrequenz 50/60 Hz ± 15 % Energieversorgung Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar Betriebsdauer über Akku Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus Ladedauer < 6 Stunden Messdatenerfassung Auflösung 16-Bit-Synchronabtastung Abtastfrequenz 10,24 kHz bei 50/60 Hz, synchronisiert mit Netzfrequenz Eingangssignalfrequenz 50/60 Hz (42,5 bis 69 Hz) Schaltkreistypen 1-Phase, 1-Phase-IT, Einphasen-Dreileiter (Spaltphase), 3-Phasen-Dreieck, 3-Phasen-Stern, 3-Phasen-Stern-IT, 3-Phasen-Stern symmetrisch, 3-Phasen-Aron/Blondel (2-Element-Dreieck), 3-Phasen-Dreieck offener Zweig, nur Strom (Lastgangmessungen) Datenspeicher Interner Flash-Speicher (nicht vom Benutzer austauschbar) Speicherkapazität Normalerweise für 10 Protokollierungssitzungen von 8 Wochen mit 1-minütigen Intervallen und 500 Ereignissen ausreichend¹ ¹Die Anzahl der möglichen Protokollierungssitzungen und der Protokollierungszeitraum sind von den Anforderungen des Anwenders abhängig. Basisintervall Gemessene Parameter Spannung, Strom, Aux, Frequenz, Gesamtverzerrung Spannung, Gesamtverzerrung Strom, Leistung, Leistungsfaktor, Grundschwingungsleistung, Wirkfaktor, Energie Mittelungsintervall Durch den Benutzer wählbar: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min Mittelungszeit für Min/Max-Werte Spannung, Strom: Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30 Aux, Leistung: 200 ms Bedarfsintervall (Energiemessmodus) Gemessene Parameter Energie (Wh, VARh, VAh), PF, Spitzenlast, Energiekosten Intervall Durch den Benutzer wählbar: 5 min, 10 min, 15 min, 20 min, 30 min, Aus Netzqualitätsüberwachung Gemessener Parameter Spannung, Frequenz, Unsymmetrie, Spannungsoberschwingungen, Gesamtverzerrung Spannung, Stromoberschwingungen, Gesamtverzerrung Strom, Gesamtverzerrungsfaktor Mittelungsintervall 10 Min. Einzelne Oberschwingungen 2. bis 50. Harmonische Gesamtklirrfaktor Bei 50 Oberschwingungen berechnet Ereignisse Spannung:, Einbrüche, Überhöhungen, Unterbrechungen, Strom: Einschaltstrom Getriggerte Aufzeichnungen Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30 Signalform von Spannung und Strom Einhaltung von Normen Oberschwingungen IEC 61000-4-7: Klasse 1 IEEE 519 (kurzzeitige Oberschwingungen) Netzqualität IEC 61000-4-30, Klasse S, IEC 62586-1 (PQI-S-Gerät) Stromversorgung IEEE 1459 Messung der Netzqualität EN 50160 (für gemessene Parameter) Schnittstellen USB-A Dateiübertragung per USB-Flash-Laufwerk, Firmware-Updates Max. Strom: 120 mA WLAN Dateiübertragung und Fernsteuerung über direkten Anschluss oder WLAN-Infrastruktur Bluetooth Lesen von Hilfsmessdaten von Fluke Connect® Modulen der Serie 3000 (erfordert 1738 oder optionales Upgrade für 1736) Mini-USB Für den Datendownload zum PC Spannungseingänge Anzahl der Eingänge 4 (3 Phasen + Neutralleiter) Maximal zulässige Eingangsspannung 1000 Veff , CF (Scheitelfaktor) 1,7 Eingangsimpedanz 10 MΩ Bandbreite (-3 dB) 42,5 Hz bis 3,5 kHz Skalierung 1:1 und variabel Überspannungskategorien CAT III 1000 V/CAT IV 600 V Stromeingänge Anzahl der Eingänge 4, Modus wird für angeschlossene Stromzangen automatisch gewählt Eingangsspannung Eingang Stromzange: 500 mVeff/50 mVeff; CF (Scheitelfaktor) 2,8 Eingang Rogowski-Spule 150 mVeff./15 mVeff. bei 50 Hz, 180 mVeff./18 mVeff. bei 60 Hz, Scheitelfaktor 4; alle Werte bei Nennbereich der Stromzange Bereich 1 A bis 150 A/10 A bis 1500 A mit Thin-Flexible-Stromzange i17XX-flex1500, 30 cm 3 A bis 300 A/30 A bis 3000 A mit Thin-Flexible-Stromzange i17XX-flex3000, 61 cm 6 A bis 600 A/60 A bis 6000 A mit Thin-Flexible-Stromzange i17XX-flex6000, 91 cm 40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange Bandbreite (-3 dB) 42,5 Hz bis 3,5 kHz Skalierung 1:1 und variabel Hilfseingänge (Aux) Anzahl der Eingänge 2 Eingangsbereich 0 bis ±10 V DC, 1 Messung/s Skalierungsfaktor Format: mx + b (Verstärkung und Offset), vom Bediener konfigurierbar Angezeigte Einheiten Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s) Drahtlose Datenübertragung Anzahl der Eingänge 2 Unterstützte Module Fluke Connect®, Serie 3000 Übertragungsrate 1 Messung/s Umgebungsdaten Betriebstemperaturbereich -10 °C bis +50 °C Temperaturbereich bei Lagerung -20 °C bis +60 °C, mit Akku: -20 °C bis +50 °C Relative Luftfeuchte bei Betrieb 10 °C bis 30 °C max. 95% rel. Luftfeuchtigkeit 30 °C bis 40 °C max. 75% rel. Luftfeuchtigkeit 40 °C bis 50 °C max. 45% rel. Luftfeuchtigkeit Betriebshöhe über NN 2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V) Max. Höhenlage bei Lagerung 12.000 m Gehäuse Schutzart IP 50 gemäß EN60529 Schwingungen MIL-T- 28800E, Typ 3, Klasse III, Stil B Sicherheit und Überspannungskategorie IEC 61010-1 IEC-Stromversorgung: Überspannungskategorie II, Verschmutzungsgrad 2 Spannungsanschlüsse: Überspannungskategorie IV, Verschmutzungsgrad 2 IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V Elektromagnetische Verträglichkeit EN 61326-1: Industrie-CISPR 11: Gruppe 1, Klasse Korea (KCC): Geräte der Klasse A (industrielle Rundfunk- und Kommunikationsgeräte) USA (FCC): 47 CFR 15, Teilabschnitt B. Dieses Produkt gilt gemäß Klausel 15.103 als ausgenommen. Temperaturkoeffizient 0,1 x Genauigkeitsspezifikation/°C Allgemeine technische Daten LCD-Farbbildschirm 4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel Gewährleistung Messgerät und Netzteil: Zwei Jahre (außer Akku) Zubehör: ein Jahr Kalibrierzyklus: alle 2 Jahre Abmessungen Instrument: 19,8 cm x 16,7 cm x 5,5 cm Netzteil: 13,0 cm x 13,0 cm x 4,5 cm Instrument mit angebrachtem Netzteil: 19,8 cm x 16,7 cm x 9 cm Gewicht Instrument: 1,1 kg Netzteil: 400 g Manipulationsschutz Schlitz für Kensington-Schloss Flexible Stromzange i17xx-flex 1500, 30 cm – Technische Daten Messbereich 1 bis 150 A AC/10 bis 1500 A AC Zerstörungsfreier Strom 100 kA (50/60 Hz) Eigenabweichung unter Referenzbedingungen* ±0,7% vom Messwert Genauigkeit 173x + iFlex ±(1% vom Messwerts+ 0,02% vom Messbereich) Temperaturkoeffizient im Betriebstemperaturbereich 0,05% vom Messwert/°C 0,09% vom Messwert/°F Arbeitsspannung 1000 V CAT III, 600 V CAT IV Länge des Flex-Sensors 305 mm Durchmesser des Sensorkabels 7,5 mm Minimaler Biegeradius 38 mm Länge des Ausgangskabels 2 m Gewicht 115 g Werkstoff des Stromzangenkabels TPR Kupplungsmaterial POM + ABS/PC Ausgangskabel TPR/PVC Betriebstemperaturbereich -20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen Temperatur bei ausgeschaltetem Gerät -40 °C bis +80 °C Relative Luftfeuchtigkeit (Betrieb) 15% bis 85% nicht-kondensierend IP-Schutzart IP 50 gemäß IEC 60529 Gewährleistung Ein Jahr *Referenzbedingungen: Umgebung: 23 °C ±5 °C, keine externen elektrischen/magnetischen Felder, relative Feuchte 65% Primärer Leiter in Mittelposition

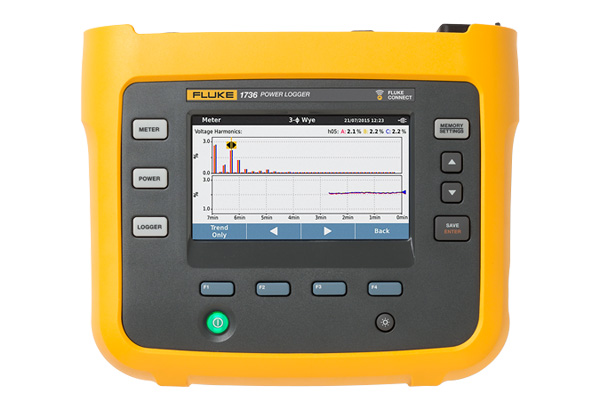

Fluke 1736/EUS Energie Logger   Lieferumfang: Fluke-1736, Netzteil, Spannungsmessleitungen, Krokodilklemmen (4x), flexible 12-Zoll-, ,1500-A-Stromprüfer (4x), weiche Tasche, Wi-Fi-Adapter, Netzkabel, Farbcodierungssatz und Energieanalyse-Plus-Software als Download   Bessere Erkennbarkeit von Problemen, weniger Unsicherheiten, bessere Netzqualität und bessere Beurteilung des Energieverbrauchs Der dreiphasige Power-Logger Fluke 1736 mit integrierter Fluke Connect® App und im Lieferumfang enthaltener Desktop-Software liefern Ihnen die Daten, die Sie für wichtige sofortige Entscheidungen über Netzqualität und Energieverbrauch benötigen. Das leistungsfähigste Messgerät zur Durchführung von Energieverbrauchsstudien und grundlegender Protokollierung der Netzqualität, Fluke 1736, erfasst automatisch über 500 Netzqualitätsparameter. Dadurch haben Sie einen besseren Einblick in die Daten, die Sie zur Optimierung von Systemzuverlässigkeit und Energieeinsparungen benötigen. Eine optimierte Bedienoberfläche, flexible Stromzangen und eine intelligente Funktion zur Überprüfung von Messdaten tragen zur Verringerung von Messfehlern bei. Die digitale Überprüfung und Korrektur häufiger Anschlussfehler erleichtert den Messaufbau und verringert Unsicherheiten bei Messungen. Über die Fluke Connect® App hat das gesamte Team ortsunabhängig Zugriff auf die Daten. Die App ermöglicht das Arbeiten aus sicherer Entfernung, ohne dass Sie eine persönliche Schutzausrüstung benötigen. Sie können wichtige Entscheidungen sofort treffen, müssen weniger häufig unmittelbar vor Ort sein und somit seltener die Zutrittskontrollen für die jeweilige Anlage absolvieren. Mit dem im Lieferumfang enthaltenen Softwarepaket „Fluke Energy Analyze Plus“ können Sie zur Erkennung von Problemen Messwerte schnell und einfach erfassen und grafisch darstellen und detaillierte Berichte zusammenstellen. Fluke 1736 ist der leistungsfähigste Power-Logger für allgemeine Anwendungen. Wenn Sie nach einem Power-Logger mit denselben nützlichen Funktionen für Energiestudien und erweiterten Funktionen zur Protokollierung der Netzqualität suchen, ist der Fluke 1738 die ideale Wahl.         Messfunktionen: Automatische Erfassung und Protokollierung von Spannung, Strom, Leistung, Oberschwingungen und zugehörigen Netzqualitätswerten. Kompatibel mit Fluke Connect®: Sie können die Daten lokal auf dem Gerät oder per Fernzugriff über die Fluke Connect App oder in der PC-Software anzeigen. Problemlose Stromversorgung des Messgerätes: Sie können das Messgerät direkt aus dem Stromkreis mit Strom versorgen, an dem Sie die Messung durchführen. Erfüllt höchste Sicherheitsspezifikationen: Überspannungskategorien CAT IV 600 V/CAT III 1000 V für Zuleitungen, Stromschienen und Leitungen zu Unterverteilungen. Messung an allen drei Phasen und am Neutralleiter: 4 flexible Stromzangen im Lieferumfang enthalten. Umfassende Protokollierung: Im Instrument können über 20 separate Protokollierungssitzungen gespeichert werden. Alle Messwerte werden automatisch protokolliert, sodass Ihnen kein Trend der Messdaten entgeht. Die Messdaten können sogar während der Protokollierungssitzungen und vor dem Herunterladen zur Echtzeitanalyse überprüft werden. Erfassung von Spannungseinbrüchen und -überhöhungen sowie Einschaltströmen: Mit Signalformschnappschüssen von Ereignissen und hochauflösenden Effektivwertprofilen einschließlich Datum, Zeitstempel und Schweregrad, sodass Sie mögliche Grundursachen von Netzqualitätsproblemen leichter erkennen können. Heller Farb-Touchscreen: Durchführung bequemer Analysen im Außeneinsatz und Datenprüfungen über den Grafikbildschirm. Einfache und intuitive Bedienung: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Prüffunktionen. Im Außeneinsatz komplette Einrichtung über das Bedienfeld oder die Fluke Connect App: keine Notwendigkeit, wegen Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen. Anwendungssoftware „Energy Analyze Plus“: Mit der automatischen Berichtsfunktion können Sie alle Einzelheiten des Energieverbrauchs und des Netzqualitätszustands herunterladen und analysieren.     Spezifikationen Genauigkeit Parameter Bereich Auflösung Eigengenauigkeit bei Referenzbedingungen (% v. Mw. + % v. Bereichsendwert) Spannung 1000 V 0,1 V ± (0,2 % + 0,01 %) Strom: Direkter Eingang i17xx-flex 1500, 30 cm 150 A 0,1 A ± (1 % + 0,02 %) 1500 A 1 A i17xx-flex 3000, 61 cm 300 A 1 A ± (1 % + 0,03 %) 3000 A 10 A i17xx-flex 6000, 91 cm 600 A 1 A ± (1,5 % + 0,03 %) 6000 A 10 A i40s-EL Stromzange 4 A 1 mA ± (0,7 % + 0,02 %) 40 A 10 mA Frequenz 42,5 Hz bis 69 Hz 0,01 Hz ± (0,1 %) Hilfseingang (Aux) ±10 V DC 0,1 mV ± (0,2 % + 0,02 %) Spannung min./max. 1000 V 0,1 V ± (1 % + 0,1 %) Strom min./max. Je nach Zubehör Je nach Zubehör ± (5 % + 0,2 %) Gesamtklirrfaktor (THD) der Spannung 1000% 0.10% ± 0,5 Gesamtklirrfaktor (THD) des Stroms 1000% 0.10% ± 0,5 Spannung, 2. bis 50. Harmonische 1000 V 0,1 V ≥ 10 V: ± 5 % v. Mw. < 10 V: ± 0,5 V Strom, 2. bis 50. Harmonische Je nach Zubehör Je nach Zubehör ≥ 3 % v. Strombereich: ± 5 % v. Mw. < 3 % v. Strombereich: ± 0,15 % v. Mw. Unsymmetrien 100% 0.1% ± 0,2 Eigenunsicherheit ± (% v. Mw. + % v. Bereichsendwert)¹ Parameter Einflussgröße iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL 150 A / 1500 A 300 A / 3000 A 600 A / 6000 A 4 A / 40 A Wirkleistung P Leistungsfaktor λ (PF) ≥ 0,99 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % Wirkenergie Ea Scheinleistung S 0 ≤ Leistungsfaktor λ (PF) ≤ 1 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % Scheinenergie Eap Blindleistung Q 0 ≤ Leistungsfaktor λ (PF) ≤ 1 2,5 % der gemessenen Scheinleistung Blindenergie Er Leistungsfaktor λ (PF) – ± 0,025 Verschiebungsfaktor der Grundschwingung DBF/cos ϕ Zusätzliche Unsicherheit in % des Bereiches¹ V P-N > 250 V 0.02% 0.02% 0.02% 0.02% ¹Bereich = 1000 V x Strombereich Referenzbedingungen: Umgebung: 23 °C ± 5 °C, Gerät wird mindestens 30 Minuten betrieben, keine externen elektrischen/magnetischen Felder, r. F. < 65 % Eingangsbedingungen: cos ϕ/PF = 1, sinusförmiges Signal f = 50/60 Hz, Stromversorgung 120 V / 230 V ± 10 %. Strom- und Leistungsspezifikationen: Eingangsspannung 1-phasig: 120 V/230 V bzw. 3-phasig Stern/Dreieck: 230 V/400 V Eingangsstrom: I > 10 % v. Strombereich Primärleiter der Stromzangen oder Rogowski-Messspulen in Mittelposition Temperaturkoeffizient: Für jedes Grad Celsius über 28 °C oder unter 18 °C ist die angegebene Genauigkeit mit dem Faktor 0,1 zu addieren.   Elektrische Spezifikationen Stromversorgung Spannungsbereich 100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis 100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7) Leistungsaufnahme Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang) Wirkungsgrad ≥ 68,2% (gemäß Energieeinsparverordnung) Maximaler Verbrauch im lastfreien Betrieb < 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang Netzfrequenz 50/60 Hz ± 15 % Energieversorgung Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar Betriebsdauer über Akku Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus Ladedauer < 6 Stunden Messdatenerfassung Auflösung 16-Bit-Synchronabtastung Abtastfrequenz 10,24 kHz bei 50/60 Hz, synchronisiert mit Netzfrequenz Eingangssignalfrequenz 50/60 Hz (42,5 bis 69 Hz) Schaltkreistypen 1-Phase, 1-Phase-IT, Einphasen-Dreileiter (Spaltphase), 3-Phasen-Dreieck, 3-Phasen-Stern, 3-Phasen-Stern-IT, 3-Phasen-Stern symmetrisch, 3-Phasen-Aron/Blondel (2-Element-Dreieck), 3-Phasen-Dreieck offener Zweig, nur Strom (Lastgangmessungen) Datenspeicher Interner Flash-Speicher (nicht vom Benutzer austauschbar) Speicherkapazität Normalerweise für 10 Protokollierungssitzungen von 8 Wochen mit 1-minütigen Intervallen und 500 Ereignissen ausreichend¹ ¹Die Anzahl der möglichen Protokollierungssitzungen und der Protokollierungszeitraum sind von den Anforderungen des Anwenders abhängig. Basisintervall Gemessene Parameter Spannung, Strom, Aux, Frequenz, Gesamtverzerrung Spannung, Gesamtverzerrung Strom, Leistung, Leistungsfaktor, Grundschwingungsleistung, Wirkfaktor, Energie Mittelungsintervall Durch den Benutzer wählbar: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min Mittelungszeit für Min/Max-Werte Spannung, Strom: Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30 Aux, Leistung: 200 ms Bedarfsintervall (Energiemessmodus) Gemessene Parameter Energie (Wh, VARh, VAh), PF, Spitzenlast, Energiekosten Intervall Durch den Benutzer wählbar: 5 min, 10 min, 15 min, 20 min, 30 min, Aus Netzqualitätsüberwachung Gemessener Parameter Spannung, Frequenz, Unsymmetrie, Spannungsoberschwingungen, Gesamtverzerrung Spannung, Stromoberschwingungen, Gesamtverzerrung Strom, Gesamtverzerrungsfaktor Mittelungsintervall 10 Min. Einzelne Oberschwingungen 2. bis 50. Harmonische Gesamtklirrfaktor Bei 50 Oberschwingungen berechnet Ereignisse Spannung:, Einbrüche, Überhöhungen, Unterbrechungen, Strom: Einschaltstrom Getriggerte Aufzeichnungen Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30 Signalform von Spannung und Strom Einhaltung von Normen Oberschwingungen IEC 61000-4-7: Klasse 1 IEEE 519 (kurzzeitige Oberschwingungen) Netzqualität IEC 61000-4-30, Klasse S, IEC 62586-1 (PQI-S-Gerät) Stromversorgung IEEE 1459 Messung der Netzqualität EN 50160 (für gemessene Parameter) Schnittstellen USB-A Dateiübertragung per USB-Flash-Laufwerk, Firmware-Updates Max. Strom: 120 mA WLAN Dateiübertragung und Fernsteuerung über direkten Anschluss oder WLAN-Infrastruktur Bluetooth Lesen von Hilfsmessdaten von Fluke Connect® Modulen der Serie 3000 (erfordert 1738 oder optionales Upgrade für 1736) Mini-USB Für den Datendownload zum PC Spannungseingänge Anzahl der Eingänge 4 (3 Phasen + Neutralleiter) Maximal zulässige Eingangsspannung 1000 Veff , CF (Scheitelfaktor) 1,7 Eingangsimpedanz 10 MΩ Bandbreite (-3 dB) 42,5 Hz bis 3,5 kHz Skalierung 1:1 und variabel Überspannungskategorien CAT III 1000 V/CAT IV 600 V Stromeingänge Anzahl der Eingänge 4, Modus wird für angeschlossene Stromzangen automatisch gewählt Eingangsspannung Eingang Stromzange: 500 mVeff/50 mVeff; CF (Scheitelfaktor) 2,8 Eingang Rogowski-Spule 150 mVeff./15 mVeff. bei 50 Hz, 180 mVeff./18 mVeff. bei 60 Hz, Scheitelfaktor 4; alle Werte bei Nennbereich der Stromzange Bereich 1 A bis 150 A/10 A bis 1500 A mit Thin-Flexible-Stromzange i17XX-flex1500, 30 cm 3 A bis 300 A/30 A bis 3000 A mit Thin-Flexible-Stromzange i17XX-flex3000, 61 cm 6 A bis 600 A/60 A bis 6000 A mit Thin-Flexible-Stromzange i17XX-flex6000, 91 cm 40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange Bandbreite (-3 dB) 42,5 Hz bis 3,5 kHz Skalierung 1:1 und variabel Hilfseingänge (Aux) Anzahl der Eingänge 2 Eingangsbereich 0 bis ±10 V DC, 1 Messung/s Skalierungsfaktor Format: mx + b (Verstärkung und Offset), vom Bediener konfigurierbar Angezeigte Einheiten Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s) Drahtlose Datenübertragung Anzahl der Eingänge 2 Unterstützte Module Fluke Connect®, Serie 3000 Übertragungsrate 1 Messung/s Umgebungsdaten Betriebstemperaturbereich -10 °C bis +50 °C Temperaturbereich bei Lagerung -20 °C bis +60 °C, mit Akku: -20 °C bis +50 °C Relative Luftfeuchte bei Betrieb 10 °C bis 30 °C max. 95% rel. Luftfeuchtigkeit 30 °C bis 40 °C max. 75% rel. Luftfeuchtigkeit 40 °C bis 50 °C max. 45% rel. Luftfeuchtigkeit Betriebshöhe über NN 2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V) Max. Höhenlage bei Lagerung 12.000 m Gehäuse Schutzart IP 50 gemäß EN60529 Schwingungen MIL-T- 28800E, Typ 3, Klasse III, Stil B Sicherheit und Überspannungskategorie IEC 61010-1 IEC-Stromversorgung: Überspannungskategorie II, Verschmutzungsgrad 2 Spannungsanschlüsse: Überspannungskategorie IV, Verschmutzungsgrad 2 IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V Elektromagnetische Verträglichkeit EN 61326-1: Industrie-CISPR 11: Gruppe 1, Klasse Korea (KCC): Geräte der Klasse A (industrielle Rundfunk- und Kommunikationsgeräte) USA (FCC): 47 CFR 15, Teilabschnitt B. Dieses Produkt gilt gemäß Klausel 15.103 als ausgenommen. Temperaturkoeffizient 0,1 x Genauigkeitsspezifikation/°C Allgemeine technische Daten LCD-Farbbildschirm 4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel Gewährleistung Messgerät und Netzteil: Zwei Jahre (außer Akku) Zubehör: ein Jahr Kalibrierzyklus: alle 2 Jahre Abmessungen Instrument: 19,8 cm x 16,7 cm x 5,5 cm Netzteil: 13,0 cm x 13,0 cm x 4,5 cm Instrument mit angebrachtem Netzteil: 19,8 cm x 16,7 cm x 9 cm Gewicht Instrument: 1,1 kg Netzteil: 400 g Manipulationsschutz Schlitz für Kensington-Schloss Flexible Stromzange i17xx-flex 1500, 30 cm – Technische Daten Messbereich 1 bis 150 A AC/10 bis 1500 A AC Zerstörungsfreier Strom 100 kA (50/60 Hz) Eigenabweichung unter Referenzbedingungen* ±0,7% vom Messwert Genauigkeit 173x + iFlex ±(1% vom Messwerts+ 0,02% vom Messbereich) Temperaturkoeffizient im Betriebstemperaturbereich 0,05% vom Messwert/°C 0,09% vom Messwert/°F Arbeitsspannung 1000 V CAT III, 600 V CAT IV Länge des Flex-Sensors 305 mm Durchmesser des Sensorkabels 7,5 mm Minimaler Biegeradius 38 mm Länge des Ausgangskabels 2 m Gewicht 115 g Werkstoff des Stromzangenkabels TPR Kupplungsmaterial POM + ABS/PC Ausgangskabel TPR/PVC Betriebstemperaturbereich -20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen Temperatur bei ausgeschaltetem Gerät -40 °C bis +80 °C Relative Luftfeuchtigkeit (Betrieb) 15% bis 85% nicht-kondensierend IP-Schutzart IP 50 gemäß IEC 60529 Gewährleistung Ein Jahr *Referenzbedingungen: Umgebung: 23 °C ±5 °C, keine externen elektrischen/magnetischen Felder, relative Feuchte 65% Primärer Leiter in Mittelposition

FLUKE-1732/EUS Netz-Analysegerät Netzanalysator   Lieferumfang: Netzteil, Spannungsmessleitung, schwarze Sicherheits-Abgreifklemme, dreiteiliger Satz Thin-Flexi-Strommessspitzen 30,5 cm, i1730-flex1500/3PK, farbcodierte Drahtklemmen, Netzkabel, Messleitung mit stapelbaren Steckern 10 cm, Messleitung mit stapelbaren Steckern 2 m, Gleichspannungsversorgungskabel, USB-Kabel A Mini-USB, Werkzeugtasche/-koffer, Aufkleber für Eingangssteckverbinder, Dokumentations-Infopack (Kurzübersichtskarte, Sicherheitsinformationen, Akkupack-Sicherheitsinformationen, iFlex-Sonde, Sicherheitsinformationen, Sicherheitsinformationen für Stromzange i40s-EL, 4 GB USB-Flash-Laufwerk (einschließlich Benutzerhandbuch)   Problemlos Möglichkeiten für Energieeinsparungen in Ihrem Gebäude erkennen Der dreiphasige Energy Logger Fluke 1730 wurde speziell für energiebewusste Kunden wie Sie entwickelt. Mit ihm lassen sich Stellen, an denen Energie verschwendet wird, einfach erkennen. Die Aufzeichnung des Energieverbrauchs in Ihrem Gebäude hilft dabei, Möglichkeiten für Energieeinsparungen zu identifizieren, und liefert leicht verständliche Daten, die die Grundlage für entsprechende Maßnahmen bilden. Mit dem 1730 können Sie: Einfach erkennen, wann und wo Energie in Ihrem Gebäude verbraucht wird, von der Zuführung der Versorgungsleitungen bis hin zu den einzelnen Stromkreisen. Mit dem Softwarepaket für Energieanalyse mehrere Datenpunkte über einen bestimmten Zeitraum vergleichen und sich so ein vollständiges Bild über den Energieverbrauch verschaffen. Spezielle Punkte der Energieverluste schnell erfassen und dadurch Ihre Energiekosten einfacher denn je senken. Der Fluke 1730 ist die beste Wahl, wenn Sie nach einem geeigneten Energie-Logger für die Erstellung von Energie-Audits und die Durchführung von Lastgangmessungen suchen. Energie-Audits mit ganz neuen Möglichkeiten erstellen Wenn Sie ganz neue Möglichkeiten für die Erstellung von Energie-Audits nutzen wollen, verwenden Sie den Energie-Logger 1730 und das visuelle IR-Thermometer VT02 oder die Infrarotkamera Ti125, um Möglichkeiten für Energieeinsparungen, sowohl in Bezug auf Strom als auch auf Wärme, zu ermitteln. Mit der Kombination aus Energy Logger 1730 und Infrarotkamera oder visuellem IR-Thermometer können Sie mögliche Energieverschwendung erkennen und sie dann mit dem Energy Logger 1730 quantifizieren. Das perfekte Werkzeuge zum Erkennen des Energieverbrauchs von Betriebsmitteln wie Beleuchtung und Klimaanlagen sowie anderen großen Lasten, die bei Nichtverwendung ausgeschaltet werden können.           Messfunktionen:Spannung, Strom, Leistung, Leistungsfaktor und damit verbundene Werte unterstützen die Optimierung und Implementierung Ihrer Strategien zur Energieeinsparung. Heller Farb-Touchscreen: Durchführung bequemer Analysen und Datenchecks im Außeneinsatz dank vollständiger Grafikanzeige. Umfassende Protokollierung: Im Instrument können mehr als 20 separate Protokollierungssitzungen gespeichert werden. Alle gemessenen Werte werden automatisch aufgezeichnet und können während der Protokollierung und vor dem Herunterladen für eine schnelle Analyse geprüft werden. Optimierte Bedienoberfläche: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Verifizierungsfunktionen. Komplette Einrichtung im Außeneinsatz über das Bedienfeld: Keine Notwendigkeit, für Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen. Weitreichende Funktionalität: Stromversorgung des Instrumentes direkt über den gemessenen Stromkreis, sodass keine Steckdose notwendig ist und das Instrument sicher in einem Schaltschrank angeschlossen werden kann. Zwei USB-Anschlüsse: einer für PC-Verbindung und ein anderer für schnelles, einfaches Herunterladen auf standardmäßige USB-Sticks oder andere USB-Geräte. Kompaktes Format: Passt in enge Räume und Schaltschränke. Erfüllt höchste Sicherheitsspezifikationen: Sicherheitsspezifikation gemäß Messkategorien CAT IV 600 V/CAT III 1000 V für die Zuführungen der Versorgungsleitungen, Stromschienen und Leitungen zu Unterverteilungen. Optimiertes Messzubehör: flache Messleitungen für Spannungen und schlanke, flexible Stromzangen gewährleisten einfache Installation auch in engen Räumen. Betriebsdauer mit Akku: vier Stunden Betriebszeit (Backup-Zeit) pro Ladung des Lithium-Ionen-Akkus. Sicherheit: Wir schützen Ihre Investitionen mit einem unverwüstlichen Kensington-Schloss vor Diebstahl. Anwendungssoftware für Energieanalyse: Herunterladen und Analysieren einer Momentaufnahme Ihres Energieeinsparpotenzials mit automatisierter Berichterstellung.     Spezifikationen Genauigkeit Parameter Bereich Auflösung Eigengenauigkeit bei Referenzbedingungen (% vom Messwert + % vom Messbereich) Spannung 1000 V 0,1 V ± (0,2 % + 0,01 %) Strom: Direkter Eingang iFlex1500-12 150 A 0,1 A ± (1 % + 0,02 %) 1500 A 1 A iFlex3000-24 300 A 1 A ± (1 % + 0,02 %) 3000 A 10 A iFlex6000-36 600 A 1 A ± (1,5 % + 0,03 %) 6000 A 10 A i40s-EL Stromzange 4 A 1 mA ± (0,7 % + 0,02 %) 40 A 10 mA Frequenz 42,5 Hz bis 69 Hz 0,01 Hz ± (0,1 %) Hilfs-eingang (Aux) ± 10 V DC 0,1 mV ± (0,2 % + 0,02 %) Spannung min./max. 1000 V 0,1 V ± (1 % + 0,1 %) Strom min./max. definiert durch das Zubehör definiert durch das Zubehör ± (5 % + 0,2 %) cosφ (DPF) 0 <= cosφ <=1 0.01 ± 0,025 Leistungsfaktor (PF) 0 <= PF <=1 0.01 ± 0,025 Gesamtklirrfaktor (THD) der Spannung 1000% 0.10% ± (2,5 % ± 0,05) Gesamtklirrfaktor (THD) des Stroms 1000% 0.10% ± (2,5 % ± 0,05)   Eigenunsicherheit ± (% vom Messwert + % vom Bereich)1 Parameter Einflussgröße iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL 150 A/1500 A 300 A/3000 A 600/6000 A 4 A/40 A Wirkleistung P Leistungsfaktor (PF) ≥ 0,99 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % 0,5 < Leistungsfaktor (PF) < 0,99 1,2 % + 7 x (1-PF) + 0,005 % 1,2 % + 7 x (1-PF) + 0,0075 % 1,7 % + 7 x (1-PF) + 0,0075 % 1,2 % + 10 x (1-PF) + 0,005 % Scheinleistung S, SGrund. 0 ≤ Leistungsfaktor (PF) ≤ 1 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % Blindleistung N, QGrund. 0 ≤ Leistungsfaktor (PF) ≤ 1 2,5 % der gemessenen Scheinleistung Zusätzliche Unsicherheit in % des Bereichs1 U > 250 V 0.02% 0.02% 0.02% 0.02% 1 Bereich = 1000 V x IBereich Referenzbedingungen: Umgebung: 23 °C ± 5 °C, Warmlaufzeit des Instruments mindestens 30 Minuten, kein externes elektrisches/magnetisches Feld, relative Feuchte <65 % Eingangsbedingungen: cosφ/PF=1, sinusförmiges Signal f=50 Hz/60 Hz, Stromversorgung 120 V/230 V ± 10 % Strom- und Leistungsmerkmale: Eingangsspannung 1 ph: 120 V/230 V oder 3 ph Stern/Delta: 230 V/400 V Eingangsstrom: I > 10 % von IBereich Primärleiter in mittlerer Position der Stromzangen oder Rogowski-Spulen Temperaturkoeffizient: 0,1 x festgelegte Genauigkeit für jedes Grad C über 28 °C oder unter 18 °C addieren   Elektrische Spezifikationen Stromversorgung Spannungsbereich 100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis 100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7) Leistungsaufnahme Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang) Wirkungsgrad ≥ 68,2 % (gemäß Energieeinsparverordnung) Maximaler Verbrauch im lastfreien Betrieb < 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang Netzfrequenz 50/60 Hz ± 15 % Energieversorgung Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar Betriebsdauer über Akku Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus Ladedauer < 6 Stunden Messdatenerfassung Auflösung 16-Bit-Synchronabtastung Abtastfrequenz 5120 Hz Eingangssignalfrequenz 50/60 Hz (42,5 bis 69 Hz) Schaltkreistypen 1-Leiter, 1-Leiter IT, Hilfsphase, 3-Leiter Dreieck, 3-Leiter Stern, 3-Leiter Stern IT, symmetrische 3-Leiter Stern, 3-Leiter Aron/Blondel (2-Element-Dreieck), 3-Leiter Dreieck offener Zweig, nur Strom (Lastgangmessungen) Gesamtklirrfaktor (THD) Gesamtklirrfaktor für Spannung und Strom mithilfe von 25 Oberschwingungen berechnet Mittelungsperiode Vom Benutzer einstellbar 1 Sek., 5 Sek., 10 Sek., 30 Sek., 1 Min., 5 Min., 10 Min., 15 Min., 30 Min. Bedarfsintervall Vom Benutzer einstellbar 5 Min., 10 Min., 15 Min., 20 Min., 30 Min. Datenspeicher Interner Flash-Speicher (nicht vom Benutzer austauschbar) Speicherkapazität Üblicherweise 20 Protokollierungssitzungen von 10 Wochen in zehnminütigen Intervallen¹ Protokollierungssitzungen Mittelungszeitraum Empfohlen 20 Sitzungen 1 Sitzung 1 Sekunde 3 Stunden 2,5 Tage 5 Sekunden 15 Stunden 12 Tage 10 Sekunden 28 Stunden 24 Tage 30 Sekunden 3,5 Tage 10 Wochen 1 Minute 7 Tage 20 Wochen 5 Minuten 5 Wochen 2 Jahre 10 Minuten 10 Wochen > 2 Jahre 15 Minuten 3,5 Monate > 2 Jahre 30 Minuten 7 Monate > 2 Jahre¹ Schnittstellen USB-A Dateiübertragung per USB-Flash-Laufwerk, Firmware-Updates Max. Strom: 120 mA Mini-USB Für den Datendownload zum PC Erweiterungsanschluss Zubehör Spannungseingänge Anzahl der Eingänge 4 (3 Phasen + Neutralleiter) Maximal zulässige Eingangsspannung 1000 Veff , CF 1,7 Eingangsimpedanz 10 MΩ Bandbreite (-3 dB) 2,5 kHz Skalierung 1:1, 10:1, 100:1, 1000:1 und variabel Messkreiskategorie CAT III 1000 V/CAT IV 600 V Stromeingänge Anzahl der Eingänge 3, Modus wird für angeschlossenen Sensor automatisch gewählt Eingangsspannung Eingang Stromzange: 500 mVeff/50 mVeff; CF 2,8 Eingang Rogowski-Spule 150 mVeff / 15 mVeff bei 50 Hz, 180 mVeff / 18 mVeff bei 60 Hz; CF 4; alle bei Nenn-Messfühlerbereich Bereich 1 A bis 150 A/10 A bis 1500 A mit Thin Flexible Stromzange iFlex, 30,5 cm (12 Zoll) 3 A bis 300 A/30 A bis 3000 A mit Thin Flexible Stromzange iFlex, 61 cm (24 Zoll) 6 A bis 600 A/60 A bis 6000 A mit Thin Flexible Stromzange iFlex, 91,5 cm (36 Zoll) 40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange Bandbreite (-3 dB) 1,5 kHz Skalierung 1:1 und variabel Hilfseingänge (Aux) Anzahl der Eingänge 2 Eingangsbereich 0 bis ± 10 V DC, 1 Messung/s Skalierungsfaktor (verfügbar ab 2014) Format: kx + d vom Bediener konfigurierbar Angezeigte Einheiten (verfügbar ab 2014) Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s) Die Anzahl der möglichen Protokolliersitzungen und der Protokollierzeitraum sind von den Anforderungen des Anwenders abhängig.   Umgebungsdaten Betriebstemperaturbereich -10 °C bis +50 °C Temperaturbereich bei Lagerung -20 °C bis +60 °C Relative Luftfeuchte bei Betrieb 10 °C bis 30 °C max. 95 % rel. Luftfeuchtigkeit 30 °C bis 40 °C max. 75 % rel. Luftfeuchtigkeit 40 °C bis 50 °C max. 45 % rel. Luftfeuchtigkeit Betriebshöhe über NN 2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V) Max. Höhenlage bei Lagerung 12.000 m Gehäuse Schutzart IP 50 gemäß EN60529 Schwingungen MIL 28800E, Typ 3, Klasse III, Stil B Sicherheit IEC 61010-1: Überspannung CAT IV, Messung 1000 V CAT III/600 V CAT IV, Verschmutzungsgrad 2 Störfestigkeit, Störsicherheit, EMV EN 61326-1: Industriell Elektromagnetische Verträglichkeit Gilt nur für den Gebrauch in Korea. Gerät der Klasse A (Industrielle Rundfunk- und Kommunikationsgeräte) Hochfrequenz-Emissionen IEC CISPR 11: Gruppe 1 Klasse A Temperaturkoeffizient 0,1 x Genauigkeitsspezifikation/°C   Allgemeine technische Daten LCD-Farbbildschirm 4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel Gewährleistung 1730 und Stromversorgung Zwei Jahre (Batterien nicht enthalten) Zubehör Ein Jahr Kalibrierzyklus Zwei Jahre Maße 1730 19,8 cm x 16,7 cm x 5,5 cm Stromversorgung 13,0 cm x 13,0 cm x 4,5 cm 1730 mit angeschlossener Stromversorgung 19,8 cm x 16,7 cm x 9 cm Gewicht 1730 1,1 kg Stromversorgung 400 g Externer Schutz Holster, Schlitz für Kensington-Schloss     Spezifikationen Messbereich 1 bis 150 A AC/10 bis 1500 A AC Zerstörungsfreier Strom 100 kA (50/60 Hz) Eigenabweichung unter Referenzbedingungen* ± 0,7 % vom Messwert Genauigkeit 1730 + iFlex ± (1 % vom Messwert + 0,02 % vom Bereich) Temperaturkoeffizient im Betriebstemperaturbereich 0,05 % vom Messwert/°C 0,09 % vom Messwert/°F Arbeitsspannung 1000 V CAT III, 600 V CAT IV Tastkopfkabellänge 305 mm Tastkopfkabeldurchmesser 7,5 mm Minimaler Biegeradius 38 mm Länge des Ausgangskabels 2 m Gewicht 115 g Material Transducer-Kabel TPR Kupplungsmaterial POM + ABS/PC Ausgangskabel TPR/PVC Betriebstemperaturbereich -20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen Temperatur bei ausgeschaltetem Gerät -40 °C bis +80 °C Relative Luftfeuchtigkeit (Betrieb) 15 % bis 85 % nicht-kondensierend IP-Schutzart IP 50 gemäß IEC 60529

 FLUKE 1773 Netzqualitätsanalysator V/A/Hz, Leistung, Einbrüche, Oberschwingungen   Lieferumfang: FLUKE 1773 Netzqualitätsanalysator I17XX-FLEX1500 24 iFlex 1500A 24" (2,0 m) Stromsensoren (4er-Set) FLUKE-17XX Spannungsmessleitung, Flachkabel, 3 Phasen+N AC285 Krokodilklemmen, schwarz (4er-Set) AC285 Krokodilklemme, grün USB-C-Kabel, 1 M, schwarz Netzkabel FLK-17XX 0.18M Messleitungssatz Grüne Messleitung Leitungsmarkierungssatz (für Spannung und Strom) FLUKE-174X-MA-C8 Adapter für Wandsteckdose     Wichtigste Merkmale Automatische Messung von Parametern zu Leistung und Netzqualität Netzqualität auf einen Blick für eine schnellere Fehlersuche Einfache Anzeige von Daten zu V/A/Hz, Leistung, Einbrüchen, Überhöhungen und Oberschwingungen Erfassung von Hochgeschwindigkeits-Transienten bis zu 8 kV Stromversorgung direkt vom Messkreis ohne Netzkabel    177317751777 Energieverbrauc hsstudien und Lastprüfungen • • • Oberschwingu ngsmessungen • • • Störung durch Auslösung von Leistungs schaltern   • • Analysen der Netz- und Stromversorg ungsqualität   • • Erkennung von Geräteausfällen aufgrund von Transienten   • • Spannungseingänge Anzahl der Eingänge 4 Eingänge, 3 Phasen und Neutralleiter bezogen auf Schutzleiter (5 Anschlüsse) Messkategorien 1000 V CAT III/600 V CAT IV Maximale Eingangsspannung 1000 Veff/1000 V DC (1700 Vspitze) Nennspannungsbereich Sternschaltung und einphasig: variabel (50 V – 1000 V)Dreieck: Variabel (100 V – 1000 V)Konform gemäß IEC 61000-4-30 Klasse A für die Nennspannungen (Vdin) 100 V – 690 V Eingangsimpedanz 10 MΩ zwischen P-P und P-N, 5 MΩ zwischen P-PE und N-PE Bandbreite DC bis 30 kHz für Netzqualitätsmessungen, ausgenommen Transienten Auflösung 24-Bit-Synchronabtastung Abtastfrequenz 80 kS/s bei 50/60 Hz Skalierung 1:1, variabel für den Einsatz von Spannungswandlern Spannungstransienten Messbereich ± 8 kV Abtastrate 1775: 1 MS/s1777: 1 MS/s, 20 MS/s Bandbreite DC bis 1 MHz Trigger Einstellbarer Triggerpegel. Triggerung bei HF-Komponenten > 1,5 kHz Auflösung 14-Bit-Synchronabtastung Stromeingänge Anzahl der Eingänge 4 Eingänge (3 Phasen und Neutral), automatische Bereichsauswahl für angeschlossenen Stromsensor Bereiche AC 1 A bis 1500 A mit i17XX-FLEX1500 121 A bis 1500 A mit i17XX-FLEX1500 243 A bis 3000 A mit i17XX-FLEX3000 246 A bis 6000 A mit i17XX-FLEX6000 3640 mA bis 40 A mit Stromzange i40s-EL4 A bis 400 A mit Stromzange i400s-EL DC 20 A bis 2000 A mit Stromzange 80i-2010-EL Bandbreite DC bis 30 kHz Auflösung 24-Bit-Synchronabtastung Abtastfrequenz 80 kS/s bei 50/60 Hz Skalierung 1:1, variabel Eingangsspannung Stromzange: 50 mV/500 mVeff, Scheitelfaktor (CF) 2,8Rogowski-Spule: 15 mV/150 mVeff bei 50 Hz, 18 mV/180 mVeff bei 60 Hz, Scheitelfaktor (CF) 4Alle im Nennbereich der Stromzangen Eingangsimpedanz 11 kΩ Aux-Eingänge Kabelgebundene Verbindung mit Adapter 17XX-AUX Anzahl der Eingänge 2 Eingangsbereich Direkt: 0 V DC bis ± 10 V DC0 V bis 1000 V DC Eingangsimpedanz Direkt: 2,92 MΩ Skalierungsfaktor Format: mx + b (Verstärkung und Offset), vom Anwender konfigurierbar Anzeigeeinheiten Vom Anwender konfigurierbar (bis zu 8 Zeichen, beispielsweise °C, psi oder m/s) Datenerfassung Spannung und Strom Eingangsnetzfrequenz DC, 50/60 Hz 15 % (42,5 Hz … 57,5 Hz, 51 Hz … 69 Hz) Topologien 1-Phase, 1-Phase IT, Hilfsphase, 3-Phasen Dreieck, 3-Phasen Sternschaltung IT, 3-Phasen Aron/Blondel (2-Element-Dreieck), 3-Phasen Dreieck „open leg“, 3-Phasen Dreieck „high leg“ Datenspeicher Fluke 1773/1775: 8 GB integriert (erweiterbar mit MicroSD-Karte)Fluke 1777: MicroSD-Karte mit 32 GB (installiert) Speicherkapazität Normalerweise für 10 Protokollierungssitzungen von 8 Wochen mit 1-minütigen Intervallen und 100 Ereignissen ausreichend.Die Anzahl der möglichen Protokollierungssitzungen und der Protokollierungszeitraum sind von den Anforderungen des Anwenders abhängig. Echtzeit-Genauigkeit Integriert: 3 ppm (0,26 s pro Tag, 8 s pro Monat)NTP (Internetzeit): Abhängig von der Internet-Latenz, in der Regel < 0,1 s absolut zu UTCGPS: < 1 ms absolut zu UTC Trendintervall Gemessener Parameter Siehe Bedienungsanleitung Trendintervall Vom Anwender einstellbar: 1 Sek., 3 Sek., 5 Sek., 10 Sek., 30 Sek., 1 Min., 5 Min., 10 Min., 15 Min., 30 Min. Mittelungsintervall für Min/Max-Werte Spannung, Strom: Halber Zyklus eines Effektivwerts (20 ms bei 50 Hz, 16,7 ms bei 60 Hz)Aux, Leistung: 200 ms Gesamte harmonische Verzerrung (THD) THD bei Spannung und Strom wird an 50 Oberschwingungen berechnet Netzqualitätsmessungen Gemessener Parameter Siehe Bedienungsanleitung Oberschwingungen h0 … h50% Grundschwingung und Effektivwert für Spannung, Strom und LeistungPhasenwinkel für Spannung und Strom bis h11 Zwischenharmonische Oberschwingungen ih0… ih50% Grundschwingung und Effektivwert für Spannung und Strom Supraharmonische Oberschwingungen 2–9 kHz mit 200 Hz Spektralanteil9–30 kHz mit 2 kHz SpektralanteilEffektivwert für Spannung und Strom Messmethode für Oberschwingungen Gruppierte, untergruppierte und einzelne harmonische Spektralanteile gemäß IEC 61000-4-7.Methode kann basierend auf der konfigurierten Netzqualitätsnorm automatisch gewählt oder vom Anwender konfiguriert werden. Gesamte harmonische Verzerrung (THD) Berechnet ausgehend von max. 50 Oberschwingungen (abhängig von der gewählten Netzqualitätsnorm) Rundsteuersignale 2 Frequenzen im Bereich von 110 Hz bis 3000 Hz Ereignisse Spannung Einbruch, Überhöhung, Unterbrechung, schnelle Spannungsschwankung, Rundsteuersignale, Signalabweichung, Transienten Strom Einschaltstrom Getriggerte Aufzeichnungen Halbzyklus-Effektivwert von Spannung und Strom für 10 sSignalform von Spannung und Strom für 10/12 ZyklenRundsteuersignale: 200 ms Effektivwert der Rundsteuersignalspannung bei Transienten bis zu 120 s: Signalform der Spannung(Fluke 1777: 1 MS/s oder 20 MS/s, 500.000 pts, Fluke 1775: 1 MS/s, 25.000 pts) Konformität mit Normen Leistung IEEE 1459 Oberschwingungen IEC 61000-4-7: Klasse 1IEEE 519 (kurzzeitige und sehr kurzzeitige Oberschwingungen) Flicker IEC 61000-4-15, Klasse F1 Netzqualität IEC 61000-4-30 Klasse A, IEC 62586 PQI-A-PI Einhaltung der Netzqualität EN 50160 + GOST + NEQUAL + NETCODE + FOL Schnittstellen Ethernet 1 Gbit/s 1000BASE-T USB Typ A USB 2.0 High Speed für USB-Flash-Laufwerke zur Übertragung von Messdaten, für Firmware-Updates und Lizenzinstallation. Max. Versorgungsstrom: 500 mA USB-C USB 2.0 High Speed für Datendownload auf PC und Kalibrierung (erfordert Kabel für USB Typ A auf USB-C oder für USB-C auf USB-C)Hilfsstromversorgung für den Analysator (erfordert USB C-Netzadapter PD 2.0 oder höher mit Unterstützung für 9 V 1,8 A)USB 3.0 Super Speed für USB-C-Flash-Laufwerke zur Übertragung von Messdaten, für Firmware-Updates und Lizenzinstallation. Max. Versorgungsstrom: 900 mA WLAN/BLE-Modul1 802,11 AC 2,4 GHz/5 GHz, Unterstützung für gleichzeitigen Zugangspunkt und Client-ModusBluetooth 5.0/BLEAntenne: Intern und extern2 LTE/4G-Modul3 LTE-A Kat 12Weltweite Abdeckung für LTE-A und UMTS/HSPA+Antenne: Extern2 GPS MCX-Anschluss für eine GNSS-Antenne für GPS/GLONASS2 1 Nicht bei den Versionen 177X/BASIC2 Erfordert 5 m langes Verlängerungskabel, Fluke Teilenummer 52639153 Verfügbarkeit und unterstützte Anbieter variieren je nach Land. Wenden Sie sich bitte an Ihren Fluke Vertriebspartner. Elektrische Messunsicherheit ParameterBereichAuflösungEigenunsicherheit bei Referenzbedingungen% v. Messwert + % v. Bereichsendwert Spannung 1000 V 0,1 V 0,1 % der NennspannunggemäßIEC 61000-4-30 Klasse A1,2± (0,04 % + 0,004 %)3 Spannungseinbrüche/-überhöhungen – 0,1 V 0,2 % von Vnom1,2 Spannungstransienten ± 8 kVspitze – ± 5 % + 0,25 %) Harmonische und interharmonische Spannungsoberschwingungen 100 % 0,1 % / 0,1 mV ≥ 1 % von Vnom1:  ± 2,5 % v. Mw.< 1 % von Vnom1:  ± 0,025 Vnom Gesamte harmonische Verzerrung (THD) der Spannung 100 % 0,1 % / 0,1 V ± (2,5 % + 0,5 %) Spannungsverzerrungen 2-9 kHz Max. 100 V 0,1 mV ± (2,5 % + 0,1 V) Spannungsverzerrungen 9-30 kHz Max. 100 V 0,1 mV ± (2,5 % + 0,1 V) Strom(Modus mit Rogowski-Stromsensor) Mit iFlex 1500 A,i17XX-FLEX1500 24 150 A1500 A 0,01 %0,1 A ± (1 % + 0,02 %) Mit iFlex 3000 A,i17XX-FLEX3000 24 300 A3000 A 0,01 A0,1 A ± (1 % + 0,03 %) Mit iFlex 6000 A,i17XX-FLEX6000 36 600 A6000 A 0,1 A1 A ± (1,5 % + 0,03 %) Mit Wechselstromzange 40 A,i40s-EL 4 A40 A 0,001 A0,01 A ± (0,7 % + 0,02 %) Mit Wechselstromzange 400 A,i400s-EL 40 A400 A 0,01 A0,1 A ± (2 % + 0,2 %)± (0,7 % + 0,1 %) Mit AC/DC-Stromzange2000 A, 80i-2010s-EL 200 A2000 A 0,01 A0,1 A ± (0,8 % + 0,2 %) Strom min./max. 100 % je nach Zubehör, Eigenunsicherheit x 2 Harmonische und interharmonische Stromoberschwingungen 100 % 0,1 % / 0,01 A ≥ 3 % Inom:  ± 2,5 % v. Mw. 4< 3 % Inom:  ± 0,15 % Inom Gesamte harmonische Verzerrung (THD) des Stroms 100 % 0,1 % ± (2,5 % + 0,5 %) Frequenz 42,5 Hz … 69 Hz 0,001 Hz ± 0,01 Hz Spannungsunsymmetrie 100 % 0,1 % ± 0,15 % Stromunsymmetrie 100 % 0,1 % ± 0,15 % Flicker Pinst, Pst, Plt 0 bis 20 0,01 5 % Netzsignalisierungsspannung Bis zu 3 kHz0-15 % von Vnom 0,1 V/0,1 % 1-3 % Vnom: ± 0,15 % von Vnom3-15 % von Vnom: ± 5 % v. Mw. AUX-Eingang ± 10 V 0,1 mV ± (0,2 % + 0,05 %) 1 Nennspannung im Bereich von 100 V bis 690 V; auch als Udin bezeichnet.2 0 °C bis 45 °C: Eigenunsicherheit x 2. Außerhalb von 0 °C bis 45 °C: Eigenunsicherheit x33 Nur für Kalibrierlaboratorien4 Mit iFlex 1500A, I17XX-FLEX1500 24 Leistung/Energie ParameterDirekter Eingang1Stromzange i40S-EL Leistungsbereich W, VA, var Stromzange: 50 mV/500 mVRogowski-Stromsensor: 15 mV/150 mV 4 A/40 A Stromzange: 50 W/500 WRogowski-Stromsensor: 15 W/150 W 4 kW/40 kW Max. Auflösung W, VA, var 0,1 W 1 W/10 W Phase (Spannung zu Strom)1 ± 0,2° ± 1° ParameteriFlex 1500A, I17XX-FLEX1500 24iFlex 3000A, I17XX-FLEX3000iFlex 6000A, I17XX-FLEX6000 Leistungsbereich W, VA, var 150 A/1500 A 300 A/3000 A 600 A/6000 A 150 kW/1,5 MW 300 kW/3 MW 600 kW/6 MW Max. Auflösung W, VA, var 0,1 kW/1kW 1 kW/10 kW 1 kW/10 kW Parameter I17XX-FLEX1500 24I17XX-FLEX3000I17XX-FLEX6000 Wirkleistung P PF ≥ 0,99 150 A/1500 A 300 A/3000 A 600/6000 A 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % Wirkenergie Ea 0,1 ≤ PF < 0,99 (1,2+√(1-PF2)/(2 PF)) % + 0,005 % (1,2+√(1-PF2)/(2 PF)) % + 0,0075 % (1,7+√(1-PF2)/(2 PF)) % + 0,0075 % Scheinleistung SScheinenergie Eap 0 ≤ PF ≤ 1 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % Blindleistung QBlindenergie Er 0 ≤ PF ≤ 1 2,5 % der gemessenen Scheinleistung/Scheinenergie Zusätzliche Unsicherheit(% vom hohen Leistungsbereich) V P-N > 250 V 0,02 % 0,02 % 0,02 % Phase (Spannung zu Strom) – 0,28° 0,28° 0,28° 1 Nennspannung im Bereich von 100 V bis 690 V; auch als Udin bezeichnet. Referenzbedingungen Umgebung: 23 °C ± 5 °C, Gerät wird mindestens 30 Minuten betrieben, keine externen elektrischen/magnetischen Felder, r. F. < 65 % Eingangsbedingungen: Cos Φ/PF=1, Sinussignal f=50/60 Hz, Spannungsversorgung 120 V/230 V ± 10 %. Strom- und Leistungsspezifikationen: Eingangsspannung > 100 V Eingangsstrom > 10 % des Strombereichs Primärleiter in Mittelposition der Stromzangen oder Rogowski-Stromsensoren Temperaturkoeffizient: Für jedes °C über 28 °C oder unter 18 °C sind 0,1 x der spezifizierten Unsicherheit zu addieren Allgemeine Spezifikationen Wichtigste Merkmale     Kalibrierzyklus 2 Jahre Maße (B x H x T) 28,0 cm x 19,0 cm x 6,2 cm Gewicht 2,1 kg Diebstahlschutz Steckplatz zur Unterstützung eines Kensington-Schlosses Umgebungsdaten Betriebstemperaturbereich -10 °C bis 50 °C Lagertemperaturbereich -20 °C bis 60 °C Relative Luftfeuchte bei Betrieb Gemäß IEC 60721-3-3: 3K5, modifiziert:-10 °C bis 30 °C: ≤ 95 %, keine Kondensation oder Vereisung35 °C: 70 %40 °C: 55 %50 °C: 35 % IP-Schutzart Gemäß IEC 60529: IP 50 Schwingungen Gemäß IEC 60721-3-3/3M2 Stromversorgung Spannungsbereich 100 V – 600 V -15 %/+ 10 % (85 V … 660 V) Leistungsaufnahme Max. 40 VA Netzfrequenz 50/60 Hz (42,5 Hz … 69 Hz) USV Li-Ion-Akku BP1770 mit erweitertem Temperaturbereich, vom Kunden austauschbarBetriebsdauer mit Akku: 1,5 Stunden Sicherheit Allgemein Gemäß IEC 61010-1: Verschmutzungsgrad 2 Stromversorgung Überspannungskategorie IV 600 VMit Netzadapter MA-C8: Überspannungskategorie II 300 V Messung Gemäß IEC 61010-2-030: Messkategorien CAT IV 600 V, CAT III 1000 V Höhenlagen 2000 m bis 4000 m Abstufung auf:Stromversorgung: Kategorie IV 300 VMit Adapter MA-C8: CAT II 150 VMessung: CAT IV 300 V, CAT III 600 V, CAT II 1000 V

Fluke 1734/EUS Dreiphasige Energie-Logger   Lieferumfang: 1734 mit Netzteil, Spannungsmessleitung, schwarze Sicherheits-Abgreifklemme, dreiteiliger Satz Thin-Flexi-Strommessspitzen 30,5 cm, i1730-flex1500/3PK, farbcodierte Drahtklemmen, Netzkabel, Messleitung mit stapelbaren Steckern 10 cm, Messleitung mit stapelbaren Steckern 2 m, Gleichspannungsversorgungskabel, USB-Kabel A Mini-USB, Werkzeugtasche/-koffer, Aufkleber für Eingangssteckverbinder, Dokumentations-Infopack (Kurzübersichtskarte, Sicherheitsinformationen, Akkupack-Sicherheitsinformationen, iFlex-Sonde, Sicherheitsinformationen, Sicherheitsinformationen für Stromzange i40s-EL, 4 GB USB-Flash-Laufwerk (einschließlich Benutzerhandbuch)   Wichtigste Merkmale Messfunktionen: Automatische Erfassung und Protokollierung von Spannung, Strom, Leistung, Leistungsfaktor, Energie, Oberschwingungen und zugehörigen Messwerten Kompatibel mit Fluke Connect®: Lokale Datenanzeige am Messgerät, über die Fluke-Connect-App und über die PC-Software sowie über die WLAN-Infrastruktur der Einrichtung Problemlose Stromversorgung des Messgeräts:Stromversorgung des Messgerät direkt aus dem Stromkreis, an dem die Messung durchgeführt wird Erfüllt höchste Sicherheitsspezifikationen:Überspannungskategorien CAT IV 600 V/CAT III 1000 V für Zuleitungen, Stromschienen und Leitungen zu Unterverteilungen Messung aller drei Phasen: 3 flexible Stromzangen im Lieferumfang Umfassende Protokollierung: Im Instrument können über 20 separate Protokollierungssitzungen gespeichert werden. Alle Messwerte werden automatisch protokolliert, sodass Ihnen kein Trend der Messdaten entgeht. Die Messdaten können sogar während der Protokollierungssitzungen und vor dem Herunterladen zur Echtzeitanalyse überprüft werden. Einfache und intuitive Bedienung: Jederzeit korrekt aufgezeichnete Daten dank schneller grafischer Einstellung; intelligente Überprüfungsfunktion verringert Unsicherheiten, indem sie korrekt vorgenommene Verbindungen anzeigt Heller Farb-Touchscreen: Durchführung bequemer Analysen und Datenchecks im Außeneinsatz dank Grafikanzeige Einfache und intuitive Bedienung: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Verifizierungsfunktionen Im Außeneinsatz komplette Einrichtung über das Bedienfeld oder Fluke Connect: keine Notwendigkeit, wegen Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen Vollständig integrierte Protokollierung: Anschlussmöglichkeit für andere mit Fluke Connect kompatible Messgeräte am Fluke 1734, wenn gleichzeitig maximal zwei weitere Parameter protokolliert werden sollen; praktisch alle Parameter von Wireless-Multimetern oder Wireless-Messmodulen erfassbar, die zu Fluke Connect kompatibel sind* Anwendungssoftware Energy Analyze Plus: Dank automatischer Berichtsfunktion alle Einzelheiten des Energieverbrauchs herunterladen und analysieren *Es sind nicht alle Modelle in allen Ländern erhältlich. Wenden Sie sich bitte an Ihren Fluke-Vertriebspartner. Welcher dreiphasige Energie-Logger entspricht Ihren Anforderungen?  Dreiphasige Energie-LoggerDreiphasige Power-Logger Weitere FunktionenEnergie-Logger 1732Energie-Logger 1734Power-Logger 17361738 mit erweitertem Funktionsumfang Lastgangstudien • • • • Energiebewertungen • • • • Strommessung auf drei Phasen und Neutralleiter (vier Messkanäle)     • • Oberschwingungsmessungen     • • Erfassung von Spannungsereignissen     • • Erweiterte Analyse:Erfassung von Signalformen und Einschaltstromereignissen Netzqualität (EN 51060)     Upgrade-Paket* • Messungen der gesamten harmonischen Verzerrung (Total Harmonic Distortion, THD) gemäß IEEE 519     Optional Optional integrierte Protokollierung über Fluke Connect® Upgrade-Paket* • Upgrade-Paket* • WLAN Optional • • • WLAN/Bluetooth Optional • Optional • Magnetischer Messspitzensatz Optional • Optional • Magnetische Aufhängevorrichtung Optional • Optional • Verbindung über WLAN-Router Erfordert eine KOSTENLOSE Softwarelizenz, die nach der Produktregistrierung erhältlich ist. Erfordert eine KOSTENLOSE Softwarelizenz, die nach der Produktregistrierung erhältlich ist. *Upgrade-Pakete sind erhältlich, um die Energie-Logger 1732 auf dieselben Funktionen wie die Energie-Logger 1734 und die Power-Logger 1736 auf dieselben Funktionen wie die Power-Logger 1738 mit erweitertem Funktionsumfang aufzurüsten. Bitte beachten Sie, dass die Energie-Logger 1732 und 1734 nicht auf den Funktionsumfang der Power-Logger 1736 und 1738 erweitert werden können.
