Fluke 377 FC Echteffektiv-Gleich-/Wechselstrommesszange mit iFlex™

759,00 €*

% 910,35 €* 16.63% gespart

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage

Für diesen Artikel ist der Expressversand verfügbar.

Artikelnummer: 11-065

Artikelzustand: NEU

Fluke 377 FC Echteffektiv-Gleich-/Wechselstrommesszange mit iFlex™

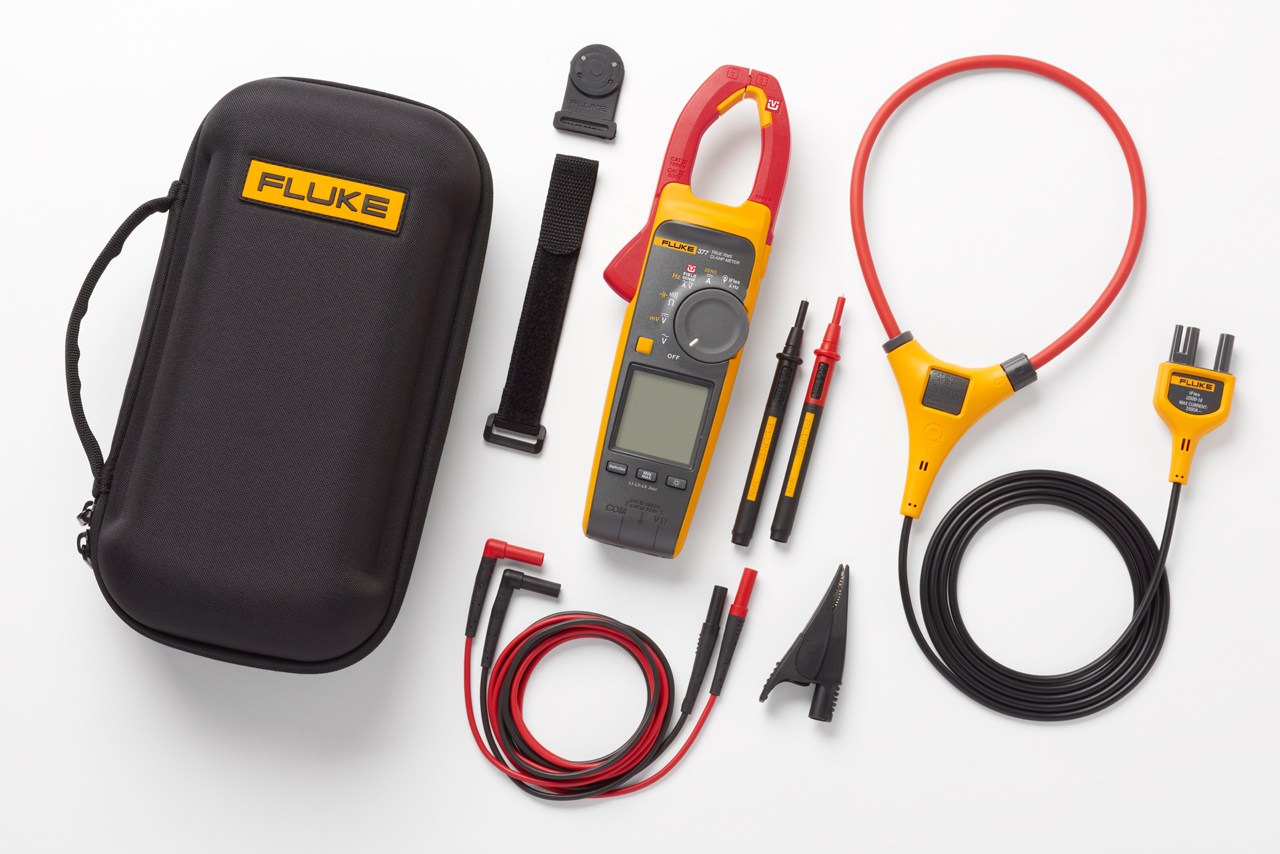

Lieferumfang:

Echteffektiv-Gleich-/Wechselstrommesszange Fluke 377 FC mit berührungsloser Messung
Messleitungen TL224
TwistGuard™-Messspitzen TP175
schwarze Erdungsklemme AC285 (1 Stück)
flexibler Stromwandler i2500-18 iFlex® (46 cm)
magnetische Aufhängevorrichtung TPAK ToolPak™
Premium-Transportkoffer
Kurzanleitung

Wichtigste Merkmale

Spannungen und Ströme mit der Stromzange messen
Schnellere und sicherere Messungen ohne Berührung stromführender Leitungen – mit der FieldSense™-Technologie
Messung von Spannungen und -strömen in Dreiphasensystemen mit weniger Arbeitsschritten

Allgemeine Daten
Höchste Spannung zwischen einer Eingangsbuchse und Erde		1000 V
Stromversorgung	Typ	AA IEC LR6 Alkali (2 Stück)
	Betriebsdauer	200 Stunden
Anzeige		Dual-Anzeige
Automatische Ausschaltung		nach 20 Minuten

Elektrische Messungen
Wechselstrom: Zange
Messbereich	999,9 A
Auflösung	0,1 A
Genauigkeit	2 % v. Mw. ± 5 Zählschritte (10 Hz bis 100 Hz) 2,5 % v. Mw. ± 5 Zählschritte (100 Hz bis 500 Hz)
Scheitelfaktor (50/60 Hz)	3 bei 500 A 2,5 bei 600 A 1,42 bei 1000 A 2 % für Scheitelfaktor addieren > 2
Wechselstrom: Flexibler Stromwandler
Messbereich	2500 A
Auflösung	1 A (≤2500 A) 0,1 A (≤999,9 A)
Genauigkeit	3 % v. Mw. ± 5 Zählschritte (5 Hz bis 500 Hz)
Scheitelfaktor (50/60 Hz)	3,0 bei 1100 A 2,5 bei 1400 A 1,42 bei 2500 A 2 % für Scheitelfaktor addieren > 2
Positionsempfindlichkeit
	Abstand zum Optimum	i2500-10 Flex	i2500-18 Flex	Fehler
	A	12,7 mm	35,6 mm	± 0,5 %
	B	20,3 mm	50,8 mm	± 1,0 %
	C	35,6 mm	63,5 mm	± 2,0 %
Bei der Messunsicherheit wird davon ausgegangen, dass sich der Primärleiter mittig in einer optimalen Lage befindet, nicht von externen elektrischen oder magnetischen Feldern beeinflusst wird und die Betriebstemperatur im vorgegebenen Bereich liegt.
Gleichstrom
Messbereich	999,9 A
Auflösung	0,1 A
Genauigkeit	2 % v. Mw. ± 5 Zählschritte¹
^[1] Bei Verwendung der Nullungsfunktion zum Ausgleich von Nullpunktabweichungen
Wechselspannung: Field Sense
Messbereich	1000 V
Auflösung	1 V (≤ 1000 V)
Genauigkeit	Leiterquerschnitt ≤ 107 mm2	3 % v. Mw. ± 5 Zählschritte (45 Hz bis 66 Hz)
	Leiterquerschnitt ≥ 107 mm2	5 % v. Mw. ± 5 Zählschritte (45 Hz bis 66 Hz)
Die Leitung so nah wie möglich an der Zangenöffnung positionieren (siehe Abbildung).
Wechselspannung: Messleitungen
Messbereich	600,0 V 1000 V
Auflösung	0,1 V (≤600,0 V) 1 V (≤1000 V)
Genauigkeit	1 % v. Mw. ± 5 Zählschritte (20 Hz bis 500 Hz)
Gleichspannung
Messbereich	600,0 V 1000 V
Auflösung	0,1 V (≤600,0 V) 1 V (≤1000 V)
Genauigkeit	1 % v. Mw. ± 5 Zählschritte
mV-Gleichspannung
Messbereich	500,0 mV
Auflösung	0,1 mV
Genauigkeit	1 % v. Mw. ± 5 Zählschritte
Frequenz bei Strommessung: Zange
Messbereich	5,0 Hz bis 500,0 Hz
Auflösung	0,1 Hz
Genauigkeit	0,5 % v. Mw. ± 5 Zählschritte
Triggerpegel	5 Hz bis 10 Hz, ≥10 A 10 Hz bis 100 Hz, ≥5 A 100 Hz bis 500 Hz, ≥10 A
Frequenz bei Strommessung: Flexibler Stromwandler
Messbereich	5,0 Hz bis 500,0 Hz
Auflösung	0,1 Hz
Genauigkeit	0,5 % v. Mw. ± 5 Zählschritte
Triggerpegel	5 Hz bis 20 Hz, ≥25 A 20 Hz bis 100 Hz, ≥20 A 100 Hz bis 500 Hz, ≥25 A
Widerstand
Messbereich	60,00 kΩ 6000 Ω 600,0 Ω
Auflösung	0,1 Ω (≤600,0 Ω) 1 Ω (≤6000 Ω) 10 Ω (≤60,00 kΩ)
Genauigkeit	1 % v. Mw. ± 5 Zählschritte
Kapazität
Messbereich	1000 μF
Auflösung	0,1 μF (≤100,0 μF) 1 μF (≤1000 μF)
Genauigkeit	1 % v. Mw. ± 4 Zählschritte
Maße und Gewichte
Abmessungen (T x B x H)	274 mm x 86 mm x 47 mm
Gewicht (mit Batterien)	463 g
Zangenöffnung	34 mm
Durchmesser des flexiblen Stromwandlers	7,5 mm
Länge der Anschlussleitung des flexiblen Stromwandlers (Messkopf bis zum Anschlussstecker der Elektronik)	1,8 m
Länge der Rogowski-Spule	450 mm
Umgebungsdaten
Temperatur bei Betrieb	-10 °C bis 50 °C
Temperatur bei Lagerung	-40 °C bis 60 °C
Relative Luftfeuchte bei Betrieb (ohne Kondensation)	Nichtkondensierend (<10 °C) ≤90 % r. F. (10 °C bis 30 °C) ≤75 % r. F. (30 °C bis 40 °C) ≤45 % r. F. (40 °C bis 50 °C)
Temperaturkoeffizienten	Für jedes Grad Celsius >28 °C oder <18 °C ist die angegebene Genauigkeit mit dem Faktor 0,1 zu addieren.
Schutzart	gemäß IEC 60529: IP 30 (geschlossene Zange)
Höhe über NN bei Betrieb	2.000 m
Höhe über NN bei Lagerung	12.000 m
Elektromagnetische Verträglichkeit (EMV)
	International	gemäß IEC 61326-1: ortsveränderliche Prüf-, Mess- und Überwachungsgeräte IEC 61326-2-2, CISPR 11: Gruppe 1, Klasse B
	Gruppe 1: Das Gerät verfügt absichtlich über leitend gekoppelte Hochfrequenzenergie. Dies ist für die interne Funktion des Geräts erforderlich.
	Klasse B: Geräte sind für die Verwendung in häuslichen Einrichtungen sowie für Einrichtungen, die direkt an das öffentliche Niederspannungsnetz angeschlossen sind, das private Haushalte versorgt. Die Emissionswerte können die von CISPR 11 vorgeschriebene Höhe überschreiten, wenn das Gerät an ein Prüfobjekt angeschlossen ist.
	Korea (KCC)	Gerät der Klasse A (Industrielle Rundfunk- und Kommunikationsgeräte)
	Klasse A: Das Gerät erfüllt die Anforderungen an mit elektromagnetischen Wellen arbeitende Geräte für industrielle Umgebungen. Dies ist vom Verkäufer oder Anwender zu beachten. Dieses Gerät ist für den Betrieb in gewerblichen Umgebungen ausgelegt und darf nicht in Wohnumgebungen verwendet werden.
USA (FCC)	47 CFR 15, Teilabschnitt B. Dieses Produkt gilt nach Klausel 15.103 als ausgenommen.
Sicherheit
Allgemeine Daten	gemäß IEC 61010-1: Verschmutzungsgrad 2
Messung	gemäß IEC 61010-2-032: CAT III 1000 V/CAT IV 600 V gemäß IEC 61010-2-033: CAT III 1000 V/CAT IV 600 V
Stromzange für Leckstrommessungen	gemäß IEC 61557-13: Klasse 2, ≤30 A/m
Funkschnittstelle (Wireless)
Hochfrequenzzertifizierung	FCC ID: T68-FBLE IC:6627A-FBLE
Frequenzbereich	2405 MHz bis 2480 MHz
Ausgangsleistung	<100 mW
Hochfrequenzdaten	Radio Frequency Data For Class A Devices VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt Fluke, dass die Ausstattung zur Datenübertragung per Funk in diesem Produkt der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Erklärung kann unter folgender Internetadresse eingesehen werden: https://dam-assets.fluke.com/s3fs-public/FLK_RED_1aeng0900.pdf.
