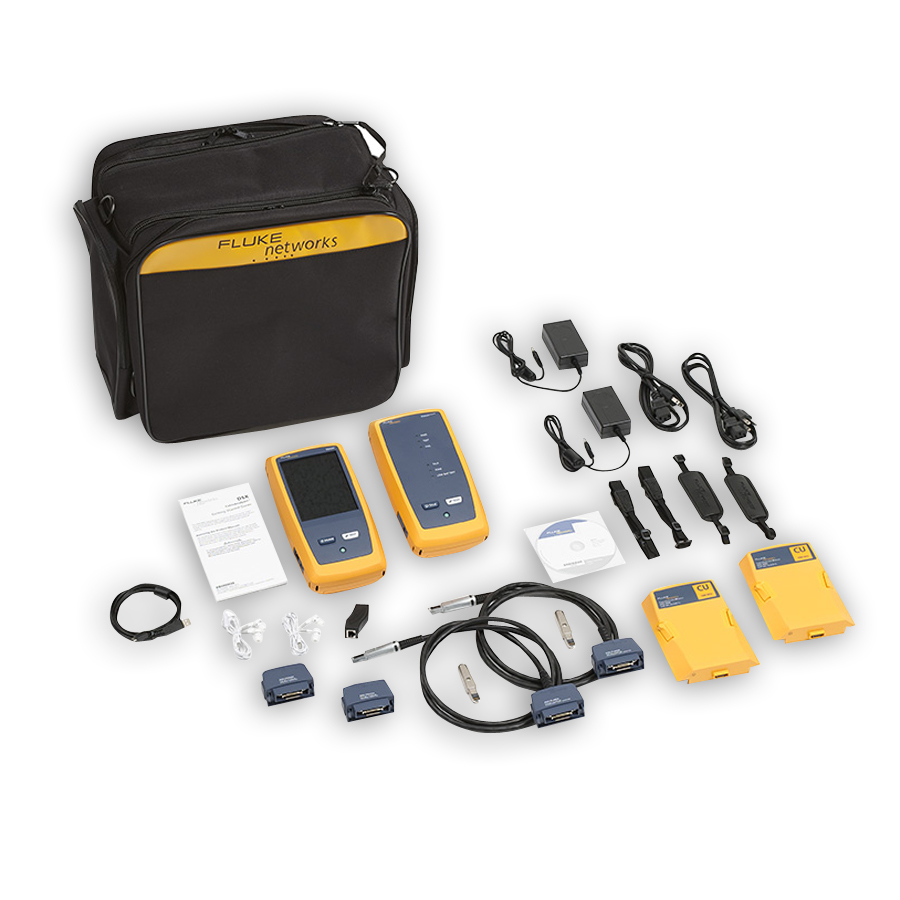

Fluke DSX2-5000 INTL 1000MHz Netzwerktester Cable Analyzer DSX5000

Kabeltypen

Geschirmte und ungeschirmte paarige LAN-Verkabelung

TIA-Kategorie 3, 4, 5, 5e, 6, 6A: 100 Ω ISO/IEC-Klasse C, D, E, EA, F und FA: 100Ω und 120Ω

Standard Link Interface Adapter

Permanent Link-Adapter

Steckertyp: geschirmtes RJ45
Optionaler Steckertyp: Tera

Channel-Adapter

Steckverbindertyp: geschirmtes RJ45
Optionaler Steckverbindertyp: Tera

Test-Standards

TIA

Kategorie 3, 4, 5, 5e, 6, 6A per TIA 568-C.2

ISO/IEC

Klasse C- und D-, E-, Ea-, F-, F_A-Zertifizierung per ISO/IEC 11801:2002 und Änderungen

Maximale Frequenz

1200 MHz

Allgemeine Spezifikationen

Geschwindigkeit des Autotests

VollständigerAutotest Kategorie 5e oder 6/Klasse D oder E: 9 Sekunden. Vollständige 2-polige-Autotest Kategorie 6A Klasse EA: 10 Sekunden

Unterstützte Testparameter (Der ausgewählte Teststandard bestimmt die Testparameter und den Frequenzbereich der Tests)

Verdrahtungsplan, Länge, Laufzeit, Verzögerungsabweichung, Gleichstrom-Schleifenwiderstand, Einfügedämpfung (Dämpfung), Rückflussdämpfung (RL), NEXT, Verhältnis Dämpfung zu Nebensprechen (ACR-N), ACR-F (ELFEXT), Leistungssummiertes ACR-F (ELFEXT), Leistungssummiertes NEXT, Leistungssummiertes ACR-N, Power Sum Alien Near End Xtalk (PS ANEXT), Power Sum Alien Attenuation Xtalk Ratio Far End (PS AACR-F)

Eingangsschutzbeschaltung

Geschützt gegen kontinuierliche Telco-Spannungen und 100 mA-Überstrom. Zeitweilige ISDN-Überspannungen werden keine Schäden verursachen.

Anzeige

5,7 LCD mit projektiertem Kapazitäts-Touchscreen

Gehäuse

Robuster Kunststoff mit Schutzbeschichtung

Abmessungen

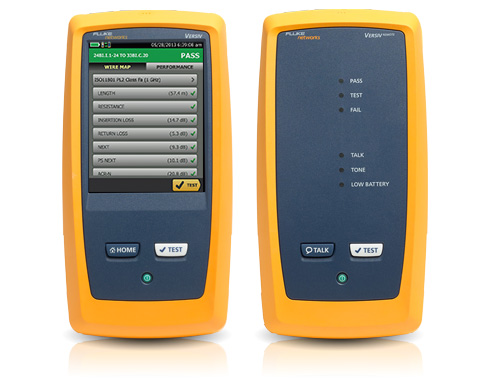

Versiv-Hauptgerät mit DSX-5000-Modul und Batterie: 2,625 Zoll x 5,25 Zoll x 11,0 Zoll (6,67 cm x 13,33 cm x 27,94 cm)

Gewicht

Versiv-Hauptgerät mit DSX-5000-Modul und Batterie: 3 lbs, 5 oz (1,28 kg)

Haupteinheit und Remote:

Lithium-Ionen-Akkupack, 7,2 V

Typische Batterielebensdauer:

8 Stunden

Aufladezeit*

Tester aus: 4 Stunden zum Aufladen von 10 % bis 90 % Kapazität.

Unterstützte Sprachen

Englisch, Spanisch

Kalibrierung

Servicezentrum-Kalibrierungszeitraum: 1 Jahr

Umgebungsspezifikationen

Betriebstemperatur

32°F bis 113°F (0°C bis 45°C)

Lagertemperatur

-4°F bis +122°F (-20°C bis +50°C)

Relative Luftfeuchtigkeit, Betrieb

0 % bis 90 %, 32°F bis 95°F (0°C bis 35°C)
0 % bis 70 %, 95°F bis 113°F (35°C bis 45°C)

Schwingung

Automatisch, 2 g, 5 Hz bis 500 Hz

Stoß

1 m Fallversuch mit und ohne Modul und Adapter

Sicherheit

CSA 22,2 Nr. 61010, IEC 61010-1 2. Ausgabe + Änderungen 1, 2

Betriebseinsatzhöhe

13.123 ft (4.000 m)

EMV

EN 61326-1

Leistungsspezifikationen **

Cat 6A/Class EA-Testmodi (und niedrigere Verbindungskategorien)

DSX-5000 CableAnalyzer-Module übertreffen die Anforderungen der Stufe IIIe von TIA 1152 und Stufe IV von IEC 61935-1.

Class FA-Testmodi

DSX-5000 CableAnalyzer-Module übertreffen die Anforderungen der Stufe V gemäß Entwurf der 4. Ausgabe von IEC 61935-1.

Länge der Twisted Pair-Verkabelung¹

Ohne Remote

Mit Remote

Bereich

800 m (2600 Fuß)

150 m (490 Fuß)

Auflösung

0,1 m oder 1 ft

0,1 m oder 1 ft

Genauigkeit

± (0,3 m + 2 %); 0 m bis 150 m
± (0,3 m + 4 %); 150 m bis 800 m

± (0,3 m + 2 %)

Laufzeitverzögerung

Ohne Remote

Mit Remote

Bereich

4000 ns

750 ns

Auflösung

1 ns

1 ns

Genauigkeit

± (2 ns + 2 %); 0 ns bis 750 ns
± (2 ns + 4 %); 750 ns bis 4000 ns

± (2 ns + 2 %)

Verzögerungsabweichung

Bereich

0 ns bis 100 ns

Auflösung

1 ns

Genauigkeit

± 10 ns

DC-Schleifenwiderstandstest

Bereich

0 Ω bis 540 Ω

Auflösung

0,1 Ω

Genauigkeit

± (1 Ω + 1 %)

Überlasterholungszeit

Weniger als 10 Minuten bis zur Nenngenauigkeit nach Überspannung. Referenzierung ist erforderlich nach wiederholter oder lang andauernder Überspannung.
