Produktinformationen "Miete Chauvin Arnoux PEL103 Leistungs- und Energierecorder mit 3x MiniFLEX Stromwandlern"

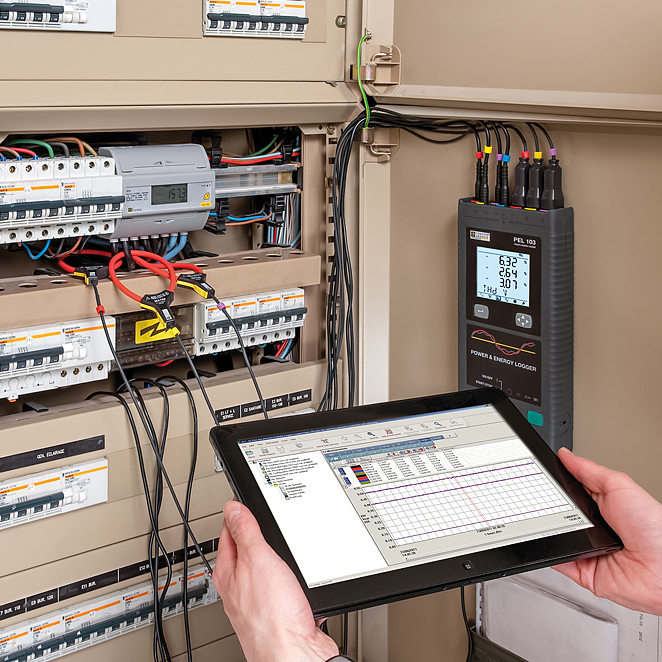

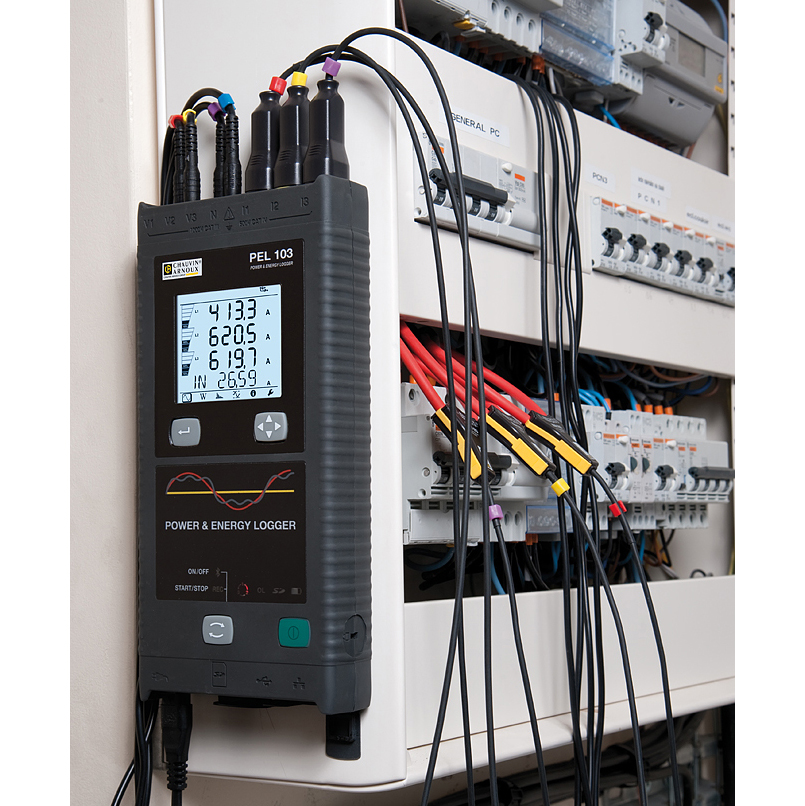

PEL103 Leistungs- und Energierecorder mit 3x MiniFLEX MA193-250 Stromwandlern P01157151
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Wochenmietpreis: 296,31 Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Monatsmietpreis: 699,00 Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
PEL103, 4 Messkabel (gerader Bananenstecker, 3 m lang, schwarz), 4 Abgreifklemmen (schwarz), 1 SD-Karte (2 GB), 1 Satz Ringe und Einsätze (für Kabelenden und Stromsensoren), 1 Netzkabel, 1 USB-Kabel (Typ A, Typ B), 1 Multifix-Montagesystem, 1 Bedienungshandbuch (auf CD), 1 Beutel, 1 Sicherheitsdatenblatt, PEL Transfer-PC-Software, 1 Schnellstartübersicht, SD-Karte-USB-Adapter
Benutzerfreundlich, mit Magnethalterung, für alle Schaltschranktypen geeignet – die Datenlogger PEL103 messen Leistung und Energie gleichzeitig.
Für Einphasen-, Zweiphasen- und Drehstrom-Netze (mit und ohne Neutralleiter) und weitere Elektroinstallationen.
Anschluss ohne Unterbrechung der Stromversorgung
Weitere technische Daten:
Datenübermittlung: Bluetooth, Ethernet und USB
Automatische Erkennung der angeschlossenen Stromwandler
Datenspeicherung auf SD- und SD-HC-Karte
Echtzeit-Datenaustausch mit einem PC und Messdaten- Auswertung mit der PEL Transfer -Software
Spannung: bis 1000 V
Strom: bis 10.000 A
Spannungs-/Stromwandlerverhältnisse bis 650.000 V / bis 25.000 A
Leistungen von 10 W bis 10 GW/Gvar/GVA
Energien bis 4 EWh / 4 EVAh / 4 Evarh
Phase: cos φ, tan φ, PF
Oberschwingungen: bis Rang 50
Speicherung auf SD-Karte 2 GB (SD-HC-Karte bis 32 GB)
Technische Daten: Anzeige: LC-Anzeige mit Dreifach-Digitalanzeige Netzarten: Einphasig, zweiphasig, Drehstrom mit oder ohne Neutralleiter und noch weitere spezielle Anlagentypen Anzahl Kanäle: 3 Eingänge für Spannung, 3 Eingänge für Strom (Berechneter Neutralleiterstrom) Messwerte: Netzfrequenz: DC, 50 Hz, 60 Hz und 400 Hz Spannung (Messbereiche / höchste Genauigkeit): 10,00 -1000 Vac/dc / +/- 0,2 % + 0,5 V Strom (je nach Strom-Sensor) (Messbereiche / höchste Genauigkeit): 5 mAac bis 10 kAac / 50 mAdc bis 1,4 kAdc / +/-0,5 % Berechnete Messwerte Verhältnisse: bis 650 000 V / bis 25 000 A Leistungen: 10 W bis 10 GW / 10 var bis 10 Gvar / 10 VA bis 10 GVA Energie: bis 4 EWh / 4 EVAh / 4 Evarh (E = 1018) Phasenlage: cos phi, tan , PF Oberschwingungsanalyse: bis zur 50. Ordnung Zusätzliche Funktionen Phasenfolge der Außenleiter: Ja Min / Max: Ja Befestigung: Magnet, Halterung Aufzeichnung Abtastrate / Erfassungsintervall / Aggregation: 128 Sample / Periode - 1 Messung pro Sekunde -1 Minute bis 60 Minuten Speichertyp: SD-Karte, 2 GB (SD-HC Karte, bis 32 GB) Kommunikation: Ethernet, Bluetooth und USB Stromversorgung: 110 V - 250 V (+10 %, -15 %) @ 50-60 Hz & 400 Hz Elektrische Sicherheit: IEC 61010 600 V CAT IV - 1000 V CAT III Mechanische Daten Abmessungen: 256 x 125 x 37 mm (ohne Stromwandler) Gewicht: 950 g Gehäuse: IP54, UL (beantragt)
PEL104 Leistungs- und Energierecorder mit 3x MiniFLEX MA193-350 Stromwandlern
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Wochenmietpreis: 320,11 Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Monatsmietpreis: 749,00 Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
PEL104, 1 Transporttasche, 4 Messleitungen, 4 Krokodilklemmen, 1 Satz Kennzeichnungsteile, 1 Netzadapter 600 V, 1 SD-Karte, 1 Adapter SD-USB, 1 USB-Kabel,1 PC-Software PEL TRANSFER zum Download von der Webseite
Bitte beachten Sie folgende Vorraussetzungen für 3G/GPRS Nutzung:
Für das 3G/GPRS-Verfahren ist eine eigene Sim Karte notwendig, welche nicht im Lieferumfang enthalten ist.
Sie müssen unter Konfiguration / Kommunikation / 3G den APN (Access Point Name) und den PIN-Code der SIM-Karte über die PEL Transfer-Software angeben. Der IRD-Server von Chauvin Arnoux wird automatisch aktiviert.
Für die 3G-UMTS/GPRS-Verbindung werden die vom Gerät gesendeten Daten über einen von Chauvin Arnoux gehosteten IRDServer übertragen. Um die Daten auf Ihrem PC empfangen zu können, müssen Sie den IRD-Server in PEL Transfer aktivieren.
Hauptmerkmale
• Kompaktes Gehäuse mit Magnethalterung• Vernetzbar über WiFi, 3G-UMTS/GPRS, LAN (Ethernet), Bluetooth und USB• Android-App• Selbstversorgt über seine Spannungseingänge bis 600 V• Ständige Datenaufzeichnung im Takt bis herunter zu 200 ms• Messungen gemäß Norm IEEE 1459• 4 Spannungs- und 3 Stromeingänge
Der Leistungs-Datenlogger PEL104 misst und speichert sämtliche wichtigen Daten für eine genaue Analyse des Energieverbrauchs. Der PEL104 lässt sich ohne Netzunterbrechung einbauen und benutzen.
ErgonomieAls tragbares, robustes und kompaktes Gerät mit Magnethalterung lässt sich der PEL104 einfach einbauen, wie z.B. in einen Schaltschrank. Der Recorder verfügt über 3 Eingänge für Spannung und 3 Eingänge für Strom. Keine Probleme mehr mit Batterien oder Akkus, da sich das Gerät mit dem mitgelieferten Zubehörteil über die Phase selbst mit Strom versorgt.Sein beleuchtetes LC-Display zeigt drei Messwerte digital an und ist hervorragend ablesbar.Der PEL 104 ist mit einer SD-Speicherkarte ausgerüstet, in der sich die Messdaten von mehreren Jahren speichern lassen — eine ideale Funktion für längere Messkampagnen.
MessungenDer PEL104 ist für alle Netzarten geeignet und erkennt automatisch die angeschlossenen Sensoren. Er misst Spannungen bis zu 1000 VAC/VDC und Ströme bis zu 10 kAAC / 5 kADC. Durch den großen Messumfang kann er Leistungen bis zu 10 GW/Gvar/GVA und Energien bis zu 4 EWh/EVAh/Evarh aufzeichnen.Weiterhin verfügt er über einen Alarm-Modus. Der Benutzer kann Alarmschwellen eingeben und eine Liste der Alarm-Vorkommnisse wird erstellt.
Extrem gut vernetzbarDer PEL104 verfügt über eine Vielzahl von Kommunikationsmöglichkeiten: USB, Ethernet, Bluetooth, WiFi und 3G/GPRS.Mit dem neuen 3G/GPRS-Verfahren kann der Benutzer eine SIM Karte in seinen PEL-Recorder stecken und so über eine GSM/3G-Verbindung drahtlos mit ihm kommunizieren. Da sich Messkampagnen oft über mehrere Tage oder Wochen erstrecken, besteht so die Möglichkeit, die einwandfreie Funktion des PEL-Recorders zu überprüfen.Durch diese Verfahren lassen sich die Messungen in Echtzeit verfolgen und die gemessenen Daten weltweit übermitteln.Bei einem Alarm kann sich der Benutzer automatisch eine E-Mail schicken lassen.
AndroidVor Ort können durch eine Android-App die Funktion des PEL kontrolliert und seine Einstellungen geändert werden.
SoftwaresMit der Software PEL Transfer lassen sich die in den PEL100-Recordern gespeicherten Daten problemlos auswerten. Durch die verschiedenen Leistungsmesskampagnen kann die Software automatisch Energieverluste entdecken.Neuheit: Die Software berechnet direkt die Kosten der verbrauchten Energien und zeigt sie in der jeweils ausgewählten lokalen Währung an.Die Software-Plattform DATAVIEW kann automatisch Berichte erstellen. Der Benutzer kann für die verschiedenen Messwerte Alarmgrenzen eingeben und erhält so individualisierte Messberichte.
Einige technische Daten:
5 Messungen pro Sekunde gleichzeitig in jeder Phase
Wirk-, Schein-, Blindleistung
Phase: cos phi, tan phi, PF
THD Oberwellen
IP54
Miete Fluke 1730/1732 Dreiphasiger Power Logger Netz Analyse Gerät
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Wochenmietpreis: 296,31 Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Monatsmietpreis: 772,31 Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
Netzteil, Spannungsmessleitung, schwarze Sicherheits-Abgreifklemme, dreiteiliger Satz Thin-Flexi-Strommessspitzen, Netzkabel, Messleitung mit stapelbaren Steckern, Netzkabel, USB-Kabel, Tasche, Dokumentations-Infopackm 4 GB USB-Flash-Laufwerk (einschließlich Benutzerhandbuch)
Problemlos Möglichkeiten für Energieeinsparungen in Ihrem Gebäude erkennen
Der dreiphasige Energy Logger Fluke 1730 wurde speziell für energiebewusste Kunden wie Sie entwickelt. Mit ihm lassen sich Stellen, an denen Energie verschwendet wird, einfach erkennen. Die Aufzeichnung des Energieverbrauchs in Ihrem Gebäude hilft dabei, Möglichkeiten für Energieeinsparungen zu identifizieren, und liefert leicht verständliche Daten, die die Grundlage für entsprechende Maßnahmen bilden.
Mit dem 1730 können Sie:
Einfach erkennen, wann und wo Energie in Ihrem Gebäude verbraucht wird, von der Zuführung der Versorgungsleitungen bis hin zu den einzelnen Stromkreisen.
Mit dem Softwarepaket für Energieanalyse mehrere Datenpunkte über einen bestimmten Zeitraum vergleichen und sich so ein vollständiges Bild über den Energieverbrauch verschaffen.
Spezielle Punkte der Energieverluste schnell erfassen und dadurch Ihre Energiekosten einfacher denn je senken.
Der Fluke 1730 ist die beste Wahl, wenn Sie nach einem geeigneten Energie-Logger für die Erstellung von Energie-Audits und die Durchführung von Lastgangmessungen suchen.
Energie-Audits mit ganz neuen Möglichkeiten erstellen
Wenn Sie ganz neue Möglichkeiten für die Erstellung von Energie-Audits nutzen wollen, verwenden Sie den Energie-Logger 1730 und das visuelle IR-Thermometer VT02 oder die Infrarotkamera Ti125, um Möglichkeiten für Energieeinsparungen, sowohl in Bezug auf Strom als auch auf Wärme, zu ermitteln. Mit der Kombination aus Energy Logger 1730 und Infrarotkamera oder visuellem IR-Thermometer können Sie mögliche Energieverschwendung erkennen und sie dann mit dem Energy Logger 1730 quantifizieren. Das perfekte Werkzeuge zum Erkennen des Energieverbrauchs von Betriebsmitteln wie Beleuchtung und Klimaanlagen sowie anderen großen Lasten, die bei Nichtverwendung ausgeschaltet werden können.
Messfunktionen:Spannung, Strom, Leistung, Leistungsfaktor und damit verbundene Werte unterstützen die Optimierung und Implementierung Ihrer Strategien zur Energieeinsparung.
Heller Farb-Touchscreen: Durchführung bequemer Analysen und Datenchecks im Außeneinsatz dank vollständiger Grafikanzeige.
Umfassende Protokollierung: Im Instrument können mehr als 20 separate Protokollierungssitzungen gespeichert werden. Alle gemessenen Werte werden automatisch aufgezeichnet und können während der Protokollierung und vor dem Herunterladen für eine schnelle Analyse geprüft werden.
Optimierte Bedienoberfläche: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Verifizierungsfunktionen.
Komplette Einrichtung im Außeneinsatz über das Bedienfeld: Keine Notwendigkeit, für Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen.
Weitreichende Funktionalität: Stromversorgung des Instrumentes direkt über den gemessenen Stromkreis, sodass keine Steckdose notwendig ist und das Instrument sicher in einem Schaltschrank angeschlossen werden kann.
Zwei USB-Anschlüsse: einer für PC-Verbindung und ein anderer für schnelles, einfaches Herunterladen auf standardmäßige USB-Sticks oder andere USB-Geräte.
Kompaktes Format: Passt in enge Räume und Schaltschränke.
Erfüllt höchste Sicherheitsspezifikationen: Sicherheitsspezifikation gemäß Messkategorien CAT IV 600 V/CAT III 1000 V für die Zuführungen der Versorgungsleitungen, Stromschienen und Leitungen zu Unterverteilungen.
Optimiertes Messzubehör: flache Messleitungen für Spannungen und schlanke, flexible Stromzangen gewährleisten einfache Installation auch in engen Räumen.
Betriebsdauer mit Akku: vier Stunden Betriebszeit (Backup-Zeit) pro Ladung des Lithium-Ionen-Akkus.
Sicherheit: Wir schützen Ihre Investitionen mit einem unverwüstlichen Kensington-Schloss vor Diebstahl.
Anwendungssoftware für Energieanalyse: Herunterladen und Analysieren einer Momentaufnahme Ihres Energieeinsparpotenzials mit automatisierter Berichterstellung.
Spezifikationen
Genauigkeit
Parameter
Bereich
Auflösung
Eigengenauigkeit bei Referenzbedingungen (% vom Messwert + % vom Messbereich)
Spannung
1000 V
0,1 V
± (0,2 % + 0,01 %)
Strom: Direkter Eingang
iFlex1500-12
150 A
0,1 A
± (1 % + 0,02 %)
1500 A
1 A
iFlex3000-24
300 A
1 A
± (1 % + 0,02 %)
3000 A
10 A
iFlex6000-36
600 A
1 A
± (1,5 % + 0,03 %)
6000 A
10 A
i40s-EL Stromzange
4 A
1 mA
± (0,7 % + 0,02 %)
40 A
10 mA
Frequenz
42,5 Hz bis 69 Hz
0,01 Hz
± (0,1 %)
Hilfs-eingang (Aux)
± 10 V DC
0,1 mV
± (0,2 % + 0,02 %)
Spannung min./max.
1000 V
0,1 V
± (1 % + 0,1 %)
Strom min./max.
definiert durch das Zubehör
definiert durch das Zubehör
± (5 % + 0,2 %)
cosφ (DPF)
0 <= cosφ <=1
0.01
± 0,025
Leistungsfaktor (PF)
0 <= PF <=1
0.01
± 0,025
Gesamtklirrfaktor (THD) der Spannung
1000%
0.10%
± (2,5 % ± 0,05)
Gesamtklirrfaktor (THD) des Stroms
1000%
0.10%
± (2,5 % ± 0,05)
Eigenunsicherheit ± (% vom Messwert + % vom Bereich)1
Parameter
Einflussgröße
iFlex1500-12
iFlex3000-24
iFlex6000-36
i40S-EL
150 A/1500 A
300 A/3000 A
600/6000 A
4 A/40 A
Wirkleistung P
Leistungsfaktor (PF) ≥ 0,99
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
0,5 < Leistungsfaktor (PF) < 0,99
1,2 % + 7 x (1-PF) + 0,005 %
1,2 % + 7 x (1-PF) + 0,0075 %
1,7 % + 7 x (1-PF) + 0,0075 %
1,2 % + 10 x (1-PF) + 0,005 %
Scheinleistung S, SGrund.
0 ≤ Leistungsfaktor (PF) ≤ 1
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
Blindleistung N, QGrund.
0 ≤ Leistungsfaktor (PF) ≤ 1
2,5 % der gemessenen Scheinleistung
Zusätzliche Unsicherheit in % des Bereichs1
U > 250 V
0.02%
0.02%
0.02%
0.02%
1 Bereich = 1000 V x IBereichReferenzbedingungen:Umgebung: 23 °C ± 5 °C, Warmlaufzeit des Instruments mindestens 30 Minuten, kein externes elektrisches/magnetisches Feld, relative Feuchte <65 %Eingangsbedingungen: cosφ/PF=1, sinusförmiges Signal f=50 Hz/60 Hz, Stromversorgung 120 V/230 V ± 10 %Strom- und Leistungsmerkmale: Eingangsspannung 1 ph: 120 V/230 V oder 3 ph Stern/Delta: 230 V/400 VEingangsstrom: I > 10 % von IBereichPrimärleiter in mittlerer Position der Stromzangen oder Rogowski-SpulenTemperaturkoeffizient: 0,1 x festgelegte Genauigkeit für jedes Grad C über 28 °C oder unter 18 °C addieren
Elektrische Spezifikationen
Stromversorgung
Spannungsbereich
100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis
100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7)
Leistungsaufnahme
Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang)
Wirkungsgrad
≥ 68,2 % (gemäß Energieeinsparverordnung)
Maximaler Verbrauch im lastfreien Betrieb
< 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang
Netzfrequenz
50/60 Hz ± 15 %
Energieversorgung
Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar
Betriebsdauer über Akku
Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus
Ladedauer
< 6 Stunden
Messdatenerfassung
Auflösung
16-Bit-Synchronabtastung
Abtastfrequenz
5120 Hz
Eingangssignalfrequenz
50/60 Hz (42,5 bis 69 Hz)
Schaltkreistypen
1-Leiter, 1-Leiter IT, Hilfsphase, 3-Leiter Dreieck, 3-Leiter Stern, 3-Leiter Stern IT, symmetrische 3-Leiter Stern, 3-LeiterAron/Blondel (2-Element-Dreieck), 3-Leiter Dreieck offener Zweig, nur Strom (Lastgangmessungen)
Gesamtklirrfaktor (THD)
Gesamtklirrfaktor für Spannung und Strom mithilfe von 25 Oberschwingungen berechnet
Mittelungsperiode
Vom Benutzer einstellbar
1 Sek., 5 Sek., 10 Sek., 30 Sek., 1 Min., 5 Min., 10 Min., 15 Min., 30 Min.
Bedarfsintervall
Vom Benutzer einstellbar
5 Min., 10 Min., 15 Min., 20 Min., 30 Min.
Datenspeicher
Interner Flash-Speicher (nicht vom Benutzer austauschbar)
Speicherkapazität
Üblicherweise 20 Protokollierungssitzungen von 10 Wochen in zehnminütigen Intervallen¹
Protokollierungssitzungen
MittelungszeitraumEmpfohlen
20 Sitzungen
1 Sitzung
1 Sekunde
3 Stunden
2,5 Tage
5 Sekunden
15 Stunden
12 Tage
10 Sekunden
28 Stunden
24 Tage
30 Sekunden
3,5 Tage
10 Wochen
1 Minute
7 Tage
20 Wochen
5 Minuten
5 Wochen
2 Jahre
10 Minuten
10 Wochen
> 2 Jahre
15 Minuten
3,5 Monate
> 2 Jahre
30 Minuten
7 Monate
> 2 Jahre¹
Schnittstellen
USB-A
Dateiübertragung per USB-Flash-Laufwerk, Firmware-UpdatesMax. Strom: 120 mA
Mini-USB
Für den Datendownload zum PC
Erweiterungsanschluss
Zubehör
Spannungseingänge
Anzahl der Eingänge
4 (3 Phasen + Neutralleiter)
Maximal zulässige Eingangsspannung
1000 Veff , CF 1,7
Eingangsimpedanz
10 MΩ
Bandbreite (-3 dB)
2,5 kHz
Skalierung
1:1, 10:1, 100:1, 1000:1 und variabel
Messkreiskategorie
CAT III 1000 V/CAT IV 600 V
Stromeingänge
Anzahl der Eingänge
3, Modus wird für angeschlossenen Sensor automatisch gewählt
Eingangsspannung
Eingang Stromzange: 500 mVeff/50 mVeff; CF 2,8
Eingang Rogowski-Spule
150 mVeff / 15 mVeff bei 50 Hz, 180 mVeff / 18 mVeff bei 60 Hz; CF 4; alle bei Nenn-Messfühlerbereich
Bereich
1 A bis 150 A/10 A bis 1500 A mit Thin Flexible Stromzange iFlex, 30,5 cm (12 Zoll)
3 A bis 300 A/30 A bis 3000 A mit Thin Flexible Stromzange iFlex, 61 cm (24 Zoll)
6 A bis 600 A/60 A bis 6000 A mit Thin Flexible Stromzange iFlex, 91,5 cm (36 Zoll)
40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange
Bandbreite (-3 dB)
1,5 kHz
Skalierung
1:1 und variabel
Hilfseingänge (Aux)
Anzahl der Eingänge
2
Eingangsbereich
0 bis ± 10 V DC, 1 Messung/s
Skalierungsfaktor (verfügbar ab 2014)
Format: kx + d vom Bediener konfigurierbar
Angezeigte Einheiten (verfügbar ab 2014)
Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s)
Die Anzahl der möglichen Protokolliersitzungen und der Protokollierzeitraum sind von den Anforderungen des Anwenders abhängig.
Umgebungsdaten
Betriebstemperaturbereich
-10 °C bis +50 °C
Temperaturbereich bei Lagerung
-20 °C bis +60 °C
Relative Luftfeuchte bei Betrieb
10 °C bis 30 °C max. 95 % rel. Luftfeuchtigkeit
30 °C bis 40 °C max. 75 % rel. Luftfeuchtigkeit
40 °C bis 50 °C max. 45 % rel. Luftfeuchtigkeit
Betriebshöhe über NN
2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V)
Max. Höhenlage bei Lagerung
12.000 m
Gehäuse
Schutzart IP 50 gemäß EN60529
Schwingungen
MIL 28800E, Typ 3, Klasse III, Stil B
Sicherheit
IEC 61010-1: Überspannung CAT IV, Messung 1000 V CAT III/600 V CAT IV, Verschmutzungsgrad 2
Störfestigkeit, Störsicherheit, EMV
EN 61326-1: Industriell
Elektromagnetische Verträglichkeit
Gilt nur für den Gebrauch in Korea. Gerät der Klasse A (Industrielle Rundfunk- und Kommunikationsgeräte)
Hochfrequenz-Emissionen
IEC CISPR 11: Gruppe 1 Klasse A
Temperaturkoeffizient
0,1 x Genauigkeitsspezifikation/°C
Allgemeine technische Daten
LCD-Farbbildschirm
4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel
Gewährleistung
1730 und Stromversorgung
Zwei Jahre (Batterien nicht enthalten)
Zubehör
Ein Jahr
Kalibrierzyklus
Zwei Jahre
Maße
1730
19,8 cm x 16,7 cm x 5,5 cm
Stromversorgung
13,0 cm x 13,0 cm x 4,5 cm
1730 mit angeschlossener Stromversorgung
19,8 cm x 16,7 cm x 9 cm
Gewicht
1730
1,1 kg
Stromversorgung
400 g
Externer Schutz
Holster, Schlitz für Kensington-Schloss
Spezifikationen
Messbereich
1 bis 150 A AC/10 bis 1500 A AC
Zerstörungsfreier Strom
100 kA (50/60 Hz)
Eigenabweichung unter Referenzbedingungen*
± 0,7 % vom Messwert
Genauigkeit 1730 + iFlex
± (1 % vom Messwert + 0,02 % vom Bereich)
Temperaturkoeffizient im Betriebstemperaturbereich
0,05 % vom Messwert/°C 0,09 % vom Messwert/°F
Arbeitsspannung
1000 V CAT III, 600 V CAT IV
Tastkopfkabellänge
305 mm
Tastkopfkabeldurchmesser
7,5 mm
Minimaler Biegeradius
38 mm
Länge des Ausgangskabels
2 m
Gewicht
115 g
Material Transducer-Kabel
TPR
Kupplungsmaterial
POM + ABS/PC
Ausgangskabel
TPR/PVC
Betriebstemperaturbereich
-20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen
Temperatur bei ausgeschaltetem Gerät
-40 °C bis +80 °C
Relative Luftfeuchtigkeit (Betrieb)
15 % bis 85 % nicht-kondensierend
IP-Schutzart
IP 50 gemäß IEC 60529
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Wochenmietpreis: 201,11 Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Monatsmietpreis: 474,81Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
Tragbarer Gerätetester Fluke 6500-2
Kurzanleitung
Tragetasche aus Hartplastik
Messleitung
Prüfspitze
Krokodilklemme
Netzkabel
USB-Kabel
Normgerechte tragbare Gerätetester
Die Gerätetester 6200 und 6500 wurden so konzipiert, dass Sie schneller und komfortabler arbeiten können - bei gleichbleibend hoher Qualität Ihrer Arbeit.
Kompakt Die tragbaren Gerätetester 6200 und 6500 sind äußerst kompakt und können bei Arbeiten vor Ort leicht mitgeführt werden. Der beiliegende Hartschalenkoffer schützt das Gerät während des Transports und bietet darüber hinaus Platz für Zubehör und andere Geräte.
RobustBeide Modelle sind - wie alle Testgeräte von Fluke - robust und für den Einsatz vor Ort ausgelegt. Mit einem tragbaren Gerätetester von Fluke verfügen Sie über eine universelle Lösung mit allen Funktionen zum Testen ortsveränderlicher Geräte.
Schnelle EintastenbedienungJede der voreingestellten Testroutinen wird durch Druck einer einzigen Taste abgerufen. Das ist viel einfacher als eine Bedienung über Menüs oder die Auswahl mehrerer Funktionen und ermöglicht eine schnellere und effizientere Arbeitsweise. Das Modell 6500 ist zusätzlich mit benutzerdefinierten Testroutinen und einer alphanumerischen Tastatur für schnelle Dateneingaben ausgestattet.
Gerätetester Fluke 6500 Anzeige digital, Grenzwertanzeige, Isolationswiderstandsmessbereich 0 ... 299MOhm, Schutzleiterwiderstandsmessbereich 19,99Ohm, Ersatzableitstrom, Differenzstrom, Schutzleiterstrom, Berührungsstrom, Verbraucherstrommessung, Leistungsmessung, Anschluss für externe Messadapter, Prüfen von Verlängerungsleitungen, Automatischer Prüfablauf, Messwertspeicher, Schnittstelle, Druckeranschluss, Geeignet für unterwiesene Personen, Gerätetester nach DIN VDE 0701/0702, Automatik Prüfmodus, Alphanumerische Tastatur für schnelle Eingabe, interner Speicher für ca. 1000 Testergebnisse und tragbare CompactFlash-Karte, grooßes Display, Messleitungen abnehmbar.
Hersteller-Basisinfo:
Gerätetester Fluke 6500-02 Ersatzableitstrom, Leistungsmessung, Automatischer Prüfablauf, Schutzleiterstrom, Berührungsstrom, Gewicht 3kg, Höhe 100mm, Breite 275mm, Tiefe 200mm,
Info:
Liefergebühren und Rabatte werden eindeutig im Warenkorb (Klick auf Icon Warenkorb-Symbol), je nach aktuell von Ihnen ausgewählten Bezahlmethoden, Versandarten und Warenwerten, länder- und adressspezifisch dargestellt.
Hinweis:
Die Firma Fluke (USA) vertreibt Ihre Artikel in Deutschland über den Hersteller Beha-Amprobe, da Fluke keinen eigenen Vertrieb in Deutschland hat.
Prüfspezifikationen
Die Ungenauigkeit für den Anzeigebereich ist definiert als ± (% vom Messwert + Digits) bei 23 °C ± 5 °C, = 75 % rel. Feuchtigkeit. Zwischen 0 °C und 18 °C und zwischen 28 °C und 40 °C können sich die Ungenauigkeitsangaben um 0,1 x (Ungenauigkeit) pro °C verschlechtern.
Die Ungenauigkeiten für die Messbereiche entsprechen den Normen EN61557-1: 1997, EN61557-2: 1997, EN61557-4: 1997, DIN VDE0404-2.
Einschaltprüfung
Die Prüfung zeigt einen fehlenden Schutzleiter an und misst die Netzspannung und Netzfrequenz.
Anzeigebereich:
90 V bis 264 V
Ungenauigkeit bei 50 Hz:
± (2% + 3 Digits)
Auflösung:
0,1 V (1V - Modell 6200)
Eingangswiderstand
> 1 MO // 2,2 µF
Maximale Netzeingangsspannung:
300 V
Messung des Schutzleiterwiderstandes (Rpe)
Anzeigebereich:
0 bis 19,99 O
Ungenauigkeit (nach Nullabgleich)
± ( 2,5% + 4 Digits)
Auflösung:
0,01O
Prüfstrom
200 mA AC -0% +40% in 1,99 O
10 A AC ± 10 % in 0,1O bei 230 V
Leerlaufspannung:
> 4 V AC, < 24 V AC
Kompensation:
max. bis 2 O Schutzleiterprüfung
Insulation Test (Riso)
Anzeigebereich:
0 bis 299 MO
Ungenauigkeit:
± (5% + 2 Digits) von 0,1 bis 300 MO
Auflösung:
,01 MO (0 bis 19,99 MO)
0,1 MO (20 bis 199,9 MO)
1 MO (200 bis 299 MO)
Prüfspannung:
500 V DC –0 % +10 % bei 500 kO Last
Prüfstrom:
>1 mA bei 500 kO Last, < 15 mA bei 0 O
Selbst-EntladungsZeit:
< 0,5 s für 1 µF
Max. kapazitive betriebsbereit:
bis 1 µF Last
Messung des Berührungsstromes (IB)
Anzeigebereich
0 bis 1,99 mA AC
Ungenauigkeit
± (4% + 2 Digits)
Auflösung
0.01 mA
Interner Widerstand (über Sonde):
2 kO
Messmethode
Sonde
Am Prüfling wird Spannung mit Netzpotential angelegt
Messung des Ersatzableitstromes (IEA)
Anzeigebereich
0 bis 19,99 mA AC
Ungenauigkeit
± (2,5% + 3 Digits)
Auflösung
0.01 mA
Prüfspannung
35 V AC ± 20%
Last-/Differenzstrom: Laststrom
Anzeigebereich
0 bis 16 A
Ungenauigkeit
± (4% + 2 Digits)
Auflösung
0.1 A
Am Prüfl ing wird Spannung mit Netzpotential angelegt.
Last-/Differenzstrom: Leistung
Anzeigebereich
0 bis 999 VA
1,0 bis 3,7 kVA
Ungenauigkeit
± (5% + 3 Digits)
Auflösung
1 VA (0 bis 999 VA)
0,1 kVA (1,0 kVA bis 3,7 kVA)
Am Prüfling wird Spannung mit Netzpotential angelegt.
Last-/Differenzstrom: Schutzleiterstrom
Anzeigebereich
0 bis 19,99 mA
Ungenauigkeit
± (4% + 4 Digits)
Auflösung
0.01 mA
Am Prüfling wird Spannung mit Netzpotential angelegt.
PELV Test
Ungenauigkeit bei 50 Hz
± ( 2% + 3 Digits)
Überspannungsschutz
300 Veff
Warnmeldung
25 Veff
MIETE FLUKE 1775 Netzqualitätsanalysator V/A/Hz, Leistung, Einbrüche, Oberschwingungen
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Wochenmietpreis: 498,61Euro inkl. Mwst. zzgl. einmaliger Bearbeitungsgebühr 27,00 Euro
Monatsmietpreis: 1246,53Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
FLUKE 1775 Netzqualitätsanalysator
I17XX-FLEX1500 24 iFlex 1500A 24" (2,0 m) Stromsensoren (4er-Set)
FLUKE-17XX Spannungsmessleitung, Flachkabel, 3 Phasen+N
AC285 Krokodilklemmen, schwarz (4er-Set)
AC285 Krokodilklemme, grün
USB-C-Kabel, 1 m, schwarz
Netzkabel
FLK-17XX 0.18M Messleitungssatz
Grüne Messleitung
MP1-3R/1B Satz magnetische Messspitzen
FLUKE-174X-HANGER magnetisches Aufhängeset
FLUKE-177X-4204 WLAN/BLE-Modul
Leitungsmarkierungssatz (für Spannung und Strom)
FLUKE-174X-MA-C8 Adapter für Wandsteckdose
Schwarze gepolsterte Tragetasche
Wichtigste Merkmale
Automatische Messung von Parametern zu Leistung und Netzqualität
Netzqualität auf einen Blick für eine schnellere Fehlersuche
Einfache Anzeige von Daten zu V/A/Hz, Leistung, Einbrüchen, Überhöhungen und Oberschwingungen
Erfassung von Hochgeschwindigkeits-Transienten bis zu 8 kV
Stromversorgung direkt vom Messkreis ohne Netzkabel
177317751777
Energieverbrauc hsstudien und Lastprüfungen
•
•
•
Oberschwingu ngsmessungen
•
•
•
Störung durch Auslösung von Leistungs schaltern
•
•
Analysen der Netz- und Stromversorg ungsqualität
•
•
Erkennung von Geräteausfällen aufgrund von Transienten
•
•
Spannungseingänge
Anzahl der Eingänge
4 Eingänge, 3 Phasen und Neutralleiter bezogen auf Schutzleiter (5 Anschlüsse)
Messkategorien
1000 V CAT III/600 V CAT IV
Maximale Eingangsspannung
1000 Veff/1000 V DC (1700 Vspitze)
Nennspannungsbereich
Sternschaltung und einphasig: variabel (50 V – 1000 V)Dreieck: Variabel (100 V – 1000 V)Konform gemäß IEC 61000-4-30 Klasse A für die Nennspannungen (Vdin) 100 V – 690 V
Eingangsimpedanz
10 MΩ zwischen P-P und P-N, 5 MΩ zwischen P-PE und N-PE
Bandbreite
DC bis 30 kHz für Netzqualitätsmessungen, ausgenommen Transienten
Auflösung
24-Bit-Synchronabtastung
Abtastfrequenz
80 kS/s bei 50/60 Hz
Skalierung
1:1, variabel für den Einsatz von Spannungswandlern
Spannungstransienten
Messbereich
± 8 kV
Abtastrate
1775: 1 MS/s1777: 1 MS/s, 20 MS/s
Bandbreite
DC bis 1 MHz
Trigger
Einstellbarer Triggerpegel. Triggerung bei HF-Komponenten > 1,5 kHz
Auflösung
14-Bit-Synchronabtastung
Stromeingänge
Anzahl der Eingänge
4 Eingänge (3 Phasen und Neutral), automatische Bereichsauswahl für angeschlossenen Stromsensor
Bereiche
AC
1 A bis 1500 A mit i17XX-FLEX1500 121 A bis 1500 A mit i17XX-FLEX1500 243 A bis 3000 A mit i17XX-FLEX3000 246 A bis 6000 A mit i17XX-FLEX6000 3640 mA bis 40 A mit Stromzange i40s-EL4 A bis 400 A mit Stromzange i400s-EL
DC
20 A bis 2000 A mit Stromzange 80i-2010-EL
Bandbreite
DC bis 30 kHz
Auflösung
24-Bit-Synchronabtastung
Abtastfrequenz
80 kS/s bei 50/60 Hz
Skalierung
1:1, variabel
Eingangsspannung
Stromzange: 50 mV/500 mVeff, Scheitelfaktor (CF) 2,8Rogowski-Spule: 15 mV/150 mVeff bei 50 Hz, 18 mV/180 mVeff bei 60 Hz, Scheitelfaktor (CF) 4Alle im Nennbereich der Stromzangen
Eingangsimpedanz
11 kΩ
Aux-Eingänge
Kabelgebundene Verbindung mit Adapter 17XX-AUX
Anzahl der Eingänge
2
Eingangsbereich
Direkt: 0 V DC bis ± 10 V DC0 V bis 1000 V DC
Eingangsimpedanz
Direkt: 2,92 MΩ
Skalierungsfaktor
Format: mx + b (Verstärkung und Offset), vom Anwender konfigurierbar
Anzeigeeinheiten
Vom Anwender konfigurierbar (bis zu 8 Zeichen, beispielsweise °C, psi oder m/s)
Datenerfassung Spannung und Strom
Eingangsnetzfrequenz
DC, 50/60 Hz 15 % (42,5 Hz … 57,5 Hz, 51 Hz … 69 Hz)
Topologien
1-Phase, 1-Phase IT, Hilfsphase, 3-Phasen Dreieck, 3-Phasen Sternschaltung IT, 3-Phasen Aron/Blondel (2-Element-Dreieck), 3-Phasen Dreieck „open leg“, 3-Phasen Dreieck „high leg“
Datenspeicher
Fluke 1773/1775: 8 GB integriert (erweiterbar mit MicroSD-Karte)Fluke 1777: MicroSD-Karte mit 32 GB (installiert)
Speicherkapazität
Normalerweise für 10 Protokollierungssitzungen von 8 Wochen mit 1-minütigen Intervallen und 100 Ereignissen ausreichend.Die Anzahl der möglichen Protokollierungssitzungen und der Protokollierungszeitraum sind von den Anforderungen des Anwenders abhängig.
Echtzeit-Genauigkeit
Integriert: 3 ppm (0,26 s pro Tag, 8 s pro Monat)NTP (Internetzeit): Abhängig von der Internet-Latenz, in der Regel < 0,1 s absolut zu UTCGPS: < 1 ms absolut zu UTC
Trendintervall
Gemessener Parameter
Siehe Bedienungsanleitung
Trendintervall
Vom Anwender einstellbar: 1 Sek., 3 Sek., 5 Sek., 10 Sek., 30 Sek., 1 Min., 5 Min., 10 Min., 15 Min., 30 Min.
Mittelungsintervall für Min/Max-Werte
Spannung, Strom: Halber Zyklus eines Effektivwerts (20 ms bei 50 Hz, 16,7 ms bei 60 Hz)Aux, Leistung: 200 ms
Gesamte harmonische Verzerrung (THD)
THD bei Spannung und Strom wird an 50 Oberschwingungen berechnet
Netzqualitätsmessungen
Gemessener Parameter
Siehe Bedienungsanleitung
Oberschwingungen
h0 … h50% Grundschwingung und Effektivwert für Spannung, Strom und LeistungPhasenwinkel für Spannung und Strom bis h11
Zwischenharmonische Oberschwingungen
ih0… ih50% Grundschwingung und Effektivwert für Spannung und Strom
Supraharmonische Oberschwingungen
2–9 kHz mit 200 Hz Spektralanteil9–30 kHz mit 2 kHz SpektralanteilEffektivwert für Spannung und Strom
Messmethode für Oberschwingungen
Gruppierte, untergruppierte und einzelne harmonische Spektralanteile gemäß IEC 61000-4-7.Methode kann basierend auf der konfigurierten Netzqualitätsnorm automatisch gewählt oder vom Anwender konfiguriert werden.
Gesamte harmonische Verzerrung (THD)
Berechnet ausgehend von max. 50 Oberschwingungen (abhängig von der gewählten Netzqualitätsnorm)
Rundsteuersignale
2 Frequenzen im Bereich von 110 Hz bis 3000 Hz
Ereignisse
Spannung
Einbruch, Überhöhung, Unterbrechung, schnelle Spannungsschwankung, Rundsteuersignale, Signalabweichung, Transienten
Strom
Einschaltstrom
Getriggerte Aufzeichnungen
Halbzyklus-Effektivwert von Spannung und Strom für 10 sSignalform von Spannung und Strom für 10/12 ZyklenRundsteuersignale: 200 ms Effektivwert der Rundsteuersignalspannung bei Transienten bis zu 120 s: Signalform der Spannung(Fluke 1777: 1 MS/s oder 20 MS/s, 500.000 pts, Fluke 1775: 1 MS/s, 25.000 pts)
Konformität mit Normen
Leistung
IEEE 1459
Oberschwingungen
IEC 61000-4-7: Klasse 1IEEE 519 (kurzzeitige und sehr kurzzeitige Oberschwingungen)
Flicker
IEC 61000-4-15, Klasse F1
Netzqualität
IEC 61000-4-30 Klasse A, IEC 62586 PQI-A-PI
Einhaltung der Netzqualität
EN 50160 + GOST + NEQUAL + NETCODE + FOL
Schnittstellen
Ethernet
1 Gbit/s 1000BASE-T
USB Typ A
USB 2.0 High Speed für USB-Flash-Laufwerke zur Übertragung von Messdaten, für Firmware-Updates und Lizenzinstallation. Max. Versorgungsstrom: 500 mA
USB-C
USB 2.0 High Speed für Datendownload auf PC und Kalibrierung (erfordert Kabel für USB Typ A auf USB-C oder für USB-C auf USB-C)Hilfsstromversorgung für den Analysator (erfordert USB C-Netzadapter PD 2.0 oder höher mit Unterstützung für 9 V 1,8 A)USB 3.0 Super Speed für USB-C-Flash-Laufwerke zur Übertragung von Messdaten, für Firmware-Updates und Lizenzinstallation. Max. Versorgungsstrom: 900 mA
WLAN/BLE-Modul1
802,11 AC 2,4 GHz/5 GHz, Unterstützung für gleichzeitigen Zugangspunkt und Client-ModusBluetooth 5.0/BLEAntenne: Intern und extern2
LTE/4G-Modul3
LTE-A Kat 12Weltweite Abdeckung für LTE-A und UMTS/HSPA+Antenne: Extern2
GPS
MCX-Anschluss für eine GNSS-Antenne für GPS/GLONASS2
1 Nicht bei den Versionen 177X/BASIC2 Erfordert 5 m langes Verlängerungskabel, Fluke Teilenummer 52639153 Verfügbarkeit und unterstützte Anbieter variieren je nach Land. Wenden Sie sich bitte an Ihren Fluke Vertriebspartner.
Elektrische Messunsicherheit
ParameterBereichAuflösungEigenunsicherheit bei Referenzbedingungen% v. Messwert + % v. Bereichsendwert
Spannung
1000 V
0,1 V
0,1 % der NennspannunggemäßIEC 61000-4-30 Klasse A1,2± (0,04 % + 0,004 %)3
Spannungseinbrüche/-überhöhungen
–
0,1 V
0,2 % von Vnom1,2
Spannungstransienten
± 8 kVspitze
–
± 5 % + 0,25 %)
Harmonische und interharmonische Spannungsoberschwingungen
100 %
0,1 % / 0,1 mV
≥ 1 % von Vnom1: ± 2,5 % v. Mw.< 1 % von Vnom1: ± 0,025 Vnom
Gesamte harmonische Verzerrung (THD) der Spannung
100 %
0,1 % / 0,1 V
± (2,5 % + 0,5 %)
Spannungsverzerrungen 2-9 kHz
Max. 100 V
0,1 mV
± (2,5 % + 0,1 V)
Spannungsverzerrungen 9-30 kHz
Max. 100 V
0,1 mV
± (2,5 % + 0,1 V)
Strom(Modus mit Rogowski-Stromsensor)
Mit iFlex 1500 A,i17XX-FLEX1500 24
150 A1500 A
0,01 %0,1 A
± (1 % + 0,02 %)
Mit iFlex 3000 A,i17XX-FLEX3000 24
300 A3000 A
0,01 A0,1 A
± (1 % + 0,03 %)
Mit iFlex 6000 A,i17XX-FLEX6000 36
600 A6000 A
0,1 A1 A
± (1,5 % + 0,03 %)
Mit Wechselstromzange 40 A,i40s-EL
4 A40 A
0,001 A0,01 A
± (0,7 % + 0,02 %)
Mit Wechselstromzange 400 A,i400s-EL
40 A400 A
0,01 A0,1 A
± (2 % + 0,2 %)± (0,7 % + 0,1 %)
Mit AC/DC-Stromzange2000 A, 80i-2010s-EL
200 A2000 A
0,01 A0,1 A
± (0,8 % + 0,2 %)
Strom min./max.
100 %
je nach Zubehör,
Eigenunsicherheit x 2
Harmonische und interharmonische Stromoberschwingungen
100 %
0,1 % / 0,01 A
≥ 3 % Inom: ± 2,5 % v. Mw. 4< 3 % Inom: ± 0,15 % Inom
Gesamte harmonische Verzerrung (THD) des Stroms
100 %
0,1 %
± (2,5 % + 0,5 %)
Frequenz
42,5 Hz … 69 Hz
0,001 Hz
± 0,01 Hz
Spannungsunsymmetrie
100 %
0,1 %
± 0,15 %
Stromunsymmetrie
100 %
0,1 %
± 0,15 %
Flicker Pinst, Pst, Plt
0 bis 20
0,01
5 %
Netzsignalisierungsspannung
Bis zu 3 kHz0-15 % von Vnom
0,1 V/0,1 %
1-3 % Vnom: ± 0,15 % von Vnom3-15 % von Vnom: ± 5 % v. Mw.
AUX-Eingang
± 10 V
0,1 mV
± (0,2 % + 0,05 %)
1 Nennspannung im Bereich von 100 V bis 690 V; auch als Udin bezeichnet.2 0 °C bis 45 °C: Eigenunsicherheit x 2. Außerhalb von 0 °C bis 45 °C: Eigenunsicherheit x33 Nur für Kalibrierlaboratorien4 Mit iFlex 1500A, I17XX-FLEX1500 24
Leistung/Energie
ParameterDirekter Eingang1Stromzange i40S-EL
Leistungsbereich W, VA, var
Stromzange: 50 mV/500 mVRogowski-Stromsensor: 15 mV/150 mV
4 A/40 A
Stromzange: 50 W/500 WRogowski-Stromsensor: 15 W/150 W
4 kW/40 kW
Max. Auflösung W, VA, var
0,1 W
1 W/10 W
Phase (Spannung zu Strom)1
± 0,2°
± 1°
ParameteriFlex 1500A, I17XX-FLEX1500 24iFlex 3000A, I17XX-FLEX3000iFlex 6000A, I17XX-FLEX6000
Leistungsbereich W, VA, var
150 A/1500 A
300 A/3000 A
600 A/6000 A
150 kW/1,5 MW
300 kW/3 MW
600 kW/6 MW
Max. Auflösung W, VA, var
0,1 kW/1kW
1 kW/10 kW
1 kW/10 kW
Parameter I17XX-FLEX1500 24I17XX-FLEX3000I17XX-FLEX6000
Wirkleistung P
PF ≥ 0,99
150 A/1500 A
300 A/3000 A
600/6000 A
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
Wirkenergie Ea
0,1 ≤ PF < 0,99
(1,2+√(1-PF2)/(2 PF)) % + 0,005 %
(1,2+√(1-PF2)/(2 PF)) % + 0,0075 %
(1,7+√(1-PF2)/(2 PF)) % + 0,0075 %
Scheinleistung SScheinenergie Eap
0 ≤ PF ≤ 1
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
Blindleistung QBlindenergie Er
0 ≤ PF ≤ 1
2,5 % der gemessenen Scheinleistung/Scheinenergie
Zusätzliche Unsicherheit(% vom hohen Leistungsbereich)
V P-N > 250 V
0,02 %
0,02 %
0,02 %
Phase (Spannung zu Strom)
–
0,28°
0,28°
0,28°
1 Nennspannung im Bereich von 100 V bis 690 V; auch als Udin bezeichnet.
Referenzbedingungen
Umgebung: 23 °C ± 5 °C, Gerät wird mindestens 30 Minuten betrieben, keine externen elektrischen/magnetischen Felder, r. F. < 65 %
Eingangsbedingungen: Cos Φ/PF=1, Sinussignal f=50/60 Hz, Spannungsversorgung 120 V/230 V ± 10 %.
Strom- und Leistungsspezifikationen: Eingangsspannung > 100 V
Eingangsstrom > 10 % des Strombereichs
Primärleiter in Mittelposition der Stromzangen oder Rogowski-Stromsensoren
Temperaturkoeffizient: Für jedes °C über 28 °C oder unter 18 °C sind 0,1 x der spezifizierten Unsicherheit zu addieren
Allgemeine Spezifikationen
Wichtigste Merkmale
Kalibrierzyklus
2 Jahre
Maße (B x H x T)
28,0 cm x 19,0 cm x 6,2 cm
Gewicht
2,1 kg
Diebstahlschutz
Steckplatz zur Unterstützung eines Kensington-Schlosses
Umgebungsdaten
Betriebstemperaturbereich
-10 °C bis 50 °C
Lagertemperaturbereich
-20 °C bis 60 °C
Relative Luftfeuchte bei Betrieb
Gemäß IEC 60721-3-3: 3K5, modifiziert:-10 °C bis 30 °C: ≤ 95 %, keine Kondensation oder Vereisung35 °C: 70 %40 °C: 55 %50 °C: 35 %
IP-Schutzart
Gemäß IEC 60529: IP 50
Schwingungen
Gemäß IEC 60721-3-3/3M2
Stromversorgung
Spannungsbereich
100 V – 600 V -15 %/+ 10 % (85 V … 660 V)
Leistungsaufnahme
Max. 40 VA
Netzfrequenz
50/60 Hz (42,5 Hz … 69 Hz)
USV
Li-Ion-Akku BP1770 mit erweitertem Temperaturbereich, vom Kunden austauschbarBetriebsdauer mit Akku: 1,5 Stunden
Sicherheit
Allgemein
Gemäß IEC 61010-1: Verschmutzungsgrad 2
Stromversorgung
Überspannungskategorie IV 600 VMit Netzadapter MA-C8: Überspannungskategorie II 300 V
Messung
Gemäß IEC 61010-2-030: Messkategorien CAT IV 600 V, CAT III 1000 V
Höhenlagen 2000 m bis 4000 m
Abstufung auf:Stromversorgung: Kategorie IV 300 VMit Adapter MA-C8: CAT II 150 VMessung: CAT IV 300 V, CAT III 600 V, CAT II 1000 V
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Wochenmietpreis: 201,11Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Monatsmietpreis: 474,81Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
Tester
6 AA-Batterien
C1600 Hartschalenkoffer
Zero-Adapter
Netzmessleitung
TL165X/STD Standard-Messleitungssatz
Gepolsterter Trageriemen
Kurzanleitung
TP165X Tastkopf mit Auslösetaste und Messleitungen
Die neue Serie 1650 baut auf der Serie 1650 auf, die einen hervorragenden Ruf hinsichtlich Vielseitigkeit, Robustheit und einfacher Bedienung genießt. Sie wurde weiterentwickelt, um den Wunsch der Benutzer nach produktiveren Messgeräten besser erfüllen zu können. Folgende Funktionen sind neu:
Schnelle Schleifenimpedanzmessung mit hohem Prüfstrom
Strom für die Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) – variabel einstellbar für benutzerdefinierte Einstellungen
Tests von RCDs anhand von Gut/Schlecht-Indikatoren
Spannungsmessung wählbar zwischen L-N, L-PE und N-PE
„Zero-Adapter“ für die einfache Messleitungskompensation, als neues Zubehör erhältlich und in Standardlieferung enthalten
Variabler RCD-Strommodus für benutzerdefinierteEinstellungen
Prüfung von RCDs Typ B
Schleifen- und Leitungsimpedanzmessung mit höherer Auflösung
Sicherere, einfachere Installationsprüfung.
Mit den Installationstestern der Serie 1650 kann die Sicherheit von elektrischen Anlagen in privaten, kommerziellen und industriellen Anwendungen geprüft werden. Mit ihrer Hilfe kann sichergestellt werden, dass die ortsfeste Installation sicher und korrekt installiert ist und die Anforderungen von VDE 0100/0413, der internationalen Norm IEC 60364, der europäischen EN 61557 sowie die entsprechenden schweizer und österreichischen Landesnormen erfüllt.
Schneller:
Zwei Messungen gleichzeitig und Doppelanzeige Dank der gleichzeitigen Messung und parallelen Anzeige von PEFC, PSC und Schleifenimpedanz können Sie Ihre Kosten gegenüber anderen Installationstestern erheblich senken.
Neu: Zusatzmodus mit hohem Prüfstrom für die Schleifenimpedanzmessung. Schnellere Ausgabe der Messergebnisse im Vergleich zur Schleifenimpedanzmessung ohne Auslösung der Fehlerstrom-Schutzeinrichtung (RCD).
Einzigartiger Zero-Adapter für schnelle, stets zuverlässige und genaue Kompensation der Messleitungen und Netzmessleitung.
Schnelle Spannungsmessung (L-N, L-PE und N-PE) über die Netzleitung. Messeingänge müssen nicht gewechselt werden.
Sicher:
Erkennt erhöhte Spannungen gegen Erde ab 50 V und zeigt potentiell gefährliche Situationen an.
Das Gerät wird serienmäßig mit SureGrip-Messleitungen und -Messklemmen geliefert, die für eine bequeme und sichere Handhabung sorgen.
Einfach zu bedienen:
Anhand der Position des Drehschalters ist klar zu erkennen, welche Funktion eingestellt ist. Dieser Schalter dient zur Auswahl sämtlicher Funktionen, ohne dass komplizierte mehrstufige Menüs nötig wären.
Dank des großen Displays mit Hintergrundbeleuchtung, eindeutigen Symbolen und besonders großem Betrachtungswinkel können die Messwerte gut und sicher abgelesen werden.
FI-Testergebnisse anhand von Gut/Schlecht-Indikatoren
Strom für die Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) variabel einstellbar für benutzerdefinierte Einstellungen
Variabler RCD-Strommodus für benutzerdefinierteEinstellungen
Prüfung von RCDs Typ B
Schleifen- und Leitungsimpedanzmessung mit höherer Auflösung
Leicht und robust:
Übersteht einen Fall aus 1 Meter Höhe.
Kompakt, leicht (weniger als 1,3 kg), mit zusätzlichem gepolsterten Trageriemen, der Ihre Hände frei hält und so die ganztägige Messarbeit erleichtert.
Spezifikationen:
Wechselspannungsmessung
Bereich:
500 V
Auflösung:
0,1 V
Ungenauigkeit (50 - 60 Hz)
± (0,8 % + 3 Digits)
Eingangsimpedanz
3,3 MO
Überlastungsschutz
660 Veff
Durchgangsprüfung
Messbereich (Bereichsautomatik):
20 O, 200 O, 2000 O
Auflösung:
0,01 O, 0,1 O, 1 O
Prüfstrom:
> 200 mA
Leerlaufspannung:
> 4 V
Ungenauigkeit:
± (1,5 % + 3 Digits)
Isolationswiderstandsmessung
Prüfspannung:
Fluke 1652C:
250/500/1000 V
Fluke 1653B + 1654B:
50/100/250/500/1000 V
Prüfspannung:
50 V:
Prüfstrom:
1 mA bei 50 kO
Isolationsbereich:
10 kO - 50 MO
Auflösung:
0,01 MO
Ungenauigkeit:
± (3 % + 3 Digits)
Prüfspannung:
100 V
Prüfstrom:
1 mA @ 100 kO
Bereich/Auflösung:
20 MO/0,01 MO
Bereich/Auflösung:
100 MO/0,1 MO
Ungenauigkeit:
± (3 % + 3 Digits)
Prüfspannung:
250 V
Prüfstrom:
1 mA @ 250 kO
Bereich/Auflösung:
20 MO/0,01 MO
Bereich/Auflösung:
200 MO/0,1 MO
Ungenauigkeit:
± (1,5 % + 3 Digits)
Prüfspannung:
500 V
Prüfstrom:
1 mA @ 500 kO
Bereich/Auflösung:
20 MO/0,01 MO
Bereich/Auflösung:
200 MO/0,1 MO
Ungenauigkeit:
± (1,5 % + 3 Digits)
Bereich/Auflösung:
500 MO/1 MO
Ungenauigkeit:
10%
Prüfspannung:
1000 V
Prüfstrom:
1 mA @ 1 MO
Bereich/Auflösung:
20 MO/0,01 MO
Bereich/Auflösung:
200 MO/0,1 MO
Ungenauigkeit:
± (1,5 % + 3 Digits)
Bereich/Auflösung:
500 MO/1 MO
Ungenauigkeit:
10%
Automatische Entladung:
Entladungszeitkonstante, 0,5 Sekunden für C = 1 µF oder weniger
Erkennung von spannungsführenden Schaltungen
Verhindert den Test, wenn Fremdspannung vor Beginn des Tests > 30 V
Maximale kapazitive Last:
5 µF im gemessenen Netzabschnitt
Schleifenimpedanzmessung
Bereich:
100 500 V AC (50/60 Hz)
Eingangsanschluss:
Auswahl über programmierte Taste
Schleifenimpedanz:
Phase zu Erde
Leitungsimpedanz:
Phase zu Neutral
Begrenzung bei Dauertests:
Automatische thermische Abschaltung nach 50 aufeinanderfolgenden Tests im 10-Sekunden-Abstand (typisch)
Max. Prüfstrom im Hochstrommodus:
Ohne Auslösung des FI-Schalters:
Bereich/Auflösung:
20 O/0,01 O
Bereich/Auflösung:
200 O/0,1 O
Bereich/Auflösung:
2000 O/1 O
Ungenauigkeit (ohne Auslösung):
± (3 % + 6 Digits)
Ungenauigkeit (Hochstrommodus):
± (2 % + 4 Digits)
Test des unbeeinflussten Kurzschlussstroms (PFC, PSC)
Berechnung:
PFC oder PSC, bestimmt durch Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. die Netzimpedanz (L-N)
Bereich:
0 – 25 kA
Auflösung (Ik < 1000 A):
1 A
Auflösung (Ik >= 1000 A):
0,1 kA
Ungenauigkeit:
Bestimmt durch die Ungenauigkeit der Schleifenwiderstand- und Netzspannungsmessungen.
FI-Schalter-Prüfung
Fluke 1654B:
AC, G, S, A, B
Fluke 1652C:
AC, G, S, A
Fluke 1653B:
AC, G, S, A
Auslösezeittest (?T)
Fehlergrenze der Auslösezeit
±(1% v. Mw. + 1 digit)
Multiplikator:
x ½
Stromeinstellungen:
10, 30, 100, 300, 500, 1000 mA
Stromungenauigkeit:
+10% - 0%
Typ der Fehlerstrom-Schutzeinrichtung (RCD)¹:
G
Messbereich:
310 ms (Europa), 2000 ms (GB)
Typ der Fehlerstrom-Schutzeinrichtung (RCD)¹:
S
Messbereich:
510 ms (Europa), 2000 ms (GB)
Multiplikator
x 1
Stromeinstellungen:
10, 30, 100, 300, 500, 1000 mA
Stromungenauigkeit:
10% - 0%
Typ der Fehlerstrom-Schutzeinrichtung (RCD)¹:
G
Messbereich:
310 ms
Typ der Fehlerstrom-Schutzeinrichtung (RCD)¹:
S
Messbereich:
510 ms
Multiplikator:
x 5
Stromeinstellungen:
10, 30 mA
Stromungenauigkeit:
± 10 %
Typ der Fehlerstrom-Schutzeinrichtung (RCD)¹:
G
Messbereich:
50 ms
Typ der Fehlerstrom-Schutzeinrichtung (RCD)¹:
S
Messbereich:
160 ms
Auslösestrom (Rampentest)
Strombereich:
50 % - 110 % vom Nennstrom FI
Stufengröße:
10 % von I?N
Wartezeit (Typ G): ¹
300 ms/Stufe
Wartezeit (Typ S): ¹
500 ms/Stufe
Auslösestrom Messungenauigkeit:
±5 %
Erdwiderstandstest (RE) - Fluke 1653B + 1654B
Bereich/Auflösung:
200 O/0,1 O
Ungenauigkeit:
± (2 % + 5 Digits)
Bereich/Auflösung:
2000 O/1 O
Ungenauigkeit:
± (3,5 % + 10 Digits)
Frequenz:
128 Hz
Bürdenspannung:
+ 25 V
Drehfeldrichtungs-anzeige
Symbol:
Symbol Drehfeldrichtungsanzeige ist aktiv
Anzeige der Drehfeldrichtung:
Zeigt für die richtige Richtung „1-2-3“ im digitalen Displayfeld an.
Zeigt für die falsche Richtung „3-2-1“ an.
Striche anstelle einer Nummer geben an, dass keine korrekte Bestimmung durchgeführt werden konnte.
² FI-Schalter-Typen
G
Allgemein, keine Verzögerung
S
Zeitverzögerung
A
Reagiert auf Impulssignal
AC
Reagiert auf Wechselstrom
B
1654B
Umgebungsdaten:
Betriebstemperatur
-10 °C bis +40 °C
Luftfeuchtigkeit (ohne Kondensation)
10 bis 30 °C
95%
30 bis 40 °C
75%
Sicherheitsbestimmungen:
Sicherheitsspezifikation
EN 61010-I CAT III 500V, CAT IV 300V
Mechanische & allgemeine Daten:
Abmessungen
L x B x H
10 x 25 x 12,5 cm
Gewicht
1,3 kg
Batterien
Typ AA:
6
Gewährleistung
3 Jahre
Batterietyp
Alkali-Batterien mitgeliefert, verwendbar mit aufladbaren 1,2V NiCd- oder NiMH-Akkus
Fluke DSX-600 INTL 500MHz CableAnalyzer Netzwerktester
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Wochenmietpreis : 367,71 Euro inkl. Mwst. zzgl. einmaliger Bearbeitungsgebühr 27,00 Euro
Monatsmietpeis : 899,95Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
• DSX-600 CableAnalyzer Hauptgerät und Smart Remote
• Zwei Cat 6A/ Klasse EA Channel-Adapter
• Zwei Cat 6A/ Klasse EA Permanent Link-Adapter
• Ein RJ45-Referenzpatchkabel, 6-Zoll (15 cm)
• Tragetasche
• USB-Kabel für PC-Kommunikationen
• Zwei AC-Adapter
• DSX 600-Kurzanleitung
Hauptmerkmale:
• Kupferzertifizierung nach Cat 6A und Klasse EA
• Enthält Channelmessadapter; zusätzlich erhältlich sind robuste Permanent LinkAdapter mit abnehmbarem Prüfstecker
• Cat 6A -Testzeit: 10 Sekunden
• Das ProjX™ Management System macht den Test-Setup schnell und narrensicher
• HDTDX- und HDTDR-Diagnose ortet die Fehlerstelle
• Integrierbar mit LinkWare ™ Live zum Verwalten von Projekten und Messgeräten von jedem Smart Device.
• Professionelle PDF-Messberichte schnell und einfach mit Hilfe von LinkWare ™ PC erstellen.
Standards:
TIA - Kategorie 3, 5, 5e, 6, 6A per TIA 568-C.2 oder TIA-1005
Klasse C- und D, E, EA-Zertifizierung gem. ISO/IEC 11801:2002 und Änderungen
IEEE 802,3 - 10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T
Leistung:
Die Cat 6/Class E-Messzeit beträgt nur neun Sekunden und ist die10 zweitschnellste nach Cat 6A/Class EA und somit die schnellste Lösung zur Zertifizierung
Zeigt graphisch die Fehlerquelle an, die Algorithmen DSX-600 HDTDR und HDTDX bieten schnelle und leicht verständliche Anweisungen, wie der Fehler lokalisiert werden kann (Entfernung von der Testperson).
Gleichzeitige Verwaltung von bis zu 12.000 Cat 6A-Messergebnissen mit vollständigen Grafiken
Kapazitiver Touchscreen für eine schnellere Testereinrichtung mit einfach auszuwählenden Kabeltypen, Standards und Testparametern
Technische Daten
Kabeltypen
Geschirmte und ungeschirmte paarige LAN-Verkabelung
TIA-Kategorie 3, 4, 5, 5e, 6, 6A: 100 ΩISO/IEC Klasse C, D, E und EA: 100Ω und 120Ω
Test-Standards
TIA
Kategorie 3, 5, 5e, 6, 6A gem. TIA 568-C.2 oder TIA-1005
ISO/IEC
Klasse C- und D-, E-, Ea-, F-, FA-Zertifizierung gem. ISO/IEC 11801:2002 und Amendments
Maximale Frequenz
DSX-600: 500 MHz
Standard Link Interface Adapter
Permanent Link-Adapter
Steckertyp: shielded RJ45 (for DSX-600-PRO only)
Allgemeine Spezifikationen
Geschwindigkeit des Autotests
VollständigerAutotest Kategorie 5e oder 6/Klasse D oder E: 9 Sekunden;Vollständige 2-polige-Autotest Kategorie 6A Klasse EA: 10 Sekunden
Unterstützte Testparameter (Der Teststandard bestimmt die Testparameter und den dokumentierten Frequenzbereich)
Wire Map, Länge, Laufzeit, Laufzeit-Abweichung, Gleichstrom-Schleifenwiderstand, Einfügedämpfung (Dämpfung), Rückflussdämpfung (RL), NEXT, Attenuation-to-Crosstalk Ratio (ACR-N), ACR-F (ELFEXT), Power Sum ACR-F (ELFEXT), Power Sum NEXT, Power Sum ACR-N
Maximale Frequenz
500 MHz
Speichern von Testergebnissen
12.000 Cat 6A mit Grafiken
Anzeige
5,7 LCD mit projektiertem Kapazitäts-Touchscreen
Abmessungen
Haupteinheit und Smart-Remote: 2,625 Zoll x 5,25 Zoll x 11,0 Zoll (6,67 cm x 13,33 cm x 27,94 cm)
Gewicht
3 lbs (1,36 kg)
Batterie
Lithium-Ionen-Akkupack, 7,2 V
Batterielebensdauer
8 Stunden
Akku-Ladezeit
4 Stunden (unter 40 °C, Tester ausgeschaltet)
Umgebungsspezifikationen
Betriebstemperatur
32° F bis 113° F (0° C bis 45° C)
Lagertemperatur
-22° F bis +140° F (-30° C bis +60° C)
Relative Luftfeuchtigkeit - Betrieb (% RH ohne Kondensation)
0 % bis 90 %, 32 °F bis 95 °F: 0 °C bis 35 °C0 % bis 70 %, 95 °F bis 113 °F: 35 °C bis 45 °C
Schwingung
Gelegentlich, 2 g, 5 Hz -500 Hz
Stoß
1 m Fallversuch mit und ohne Module und Adapter angeschlossen
Sicherheit
CSA 22,2 No. 61010, IEC 61010-1 3rd Edition
Höhenlage
13.123 ft (4.000 m)10.500 m (3.200 ft) mit Netzadapter
EMV
EN 61326-1: Tragbar
