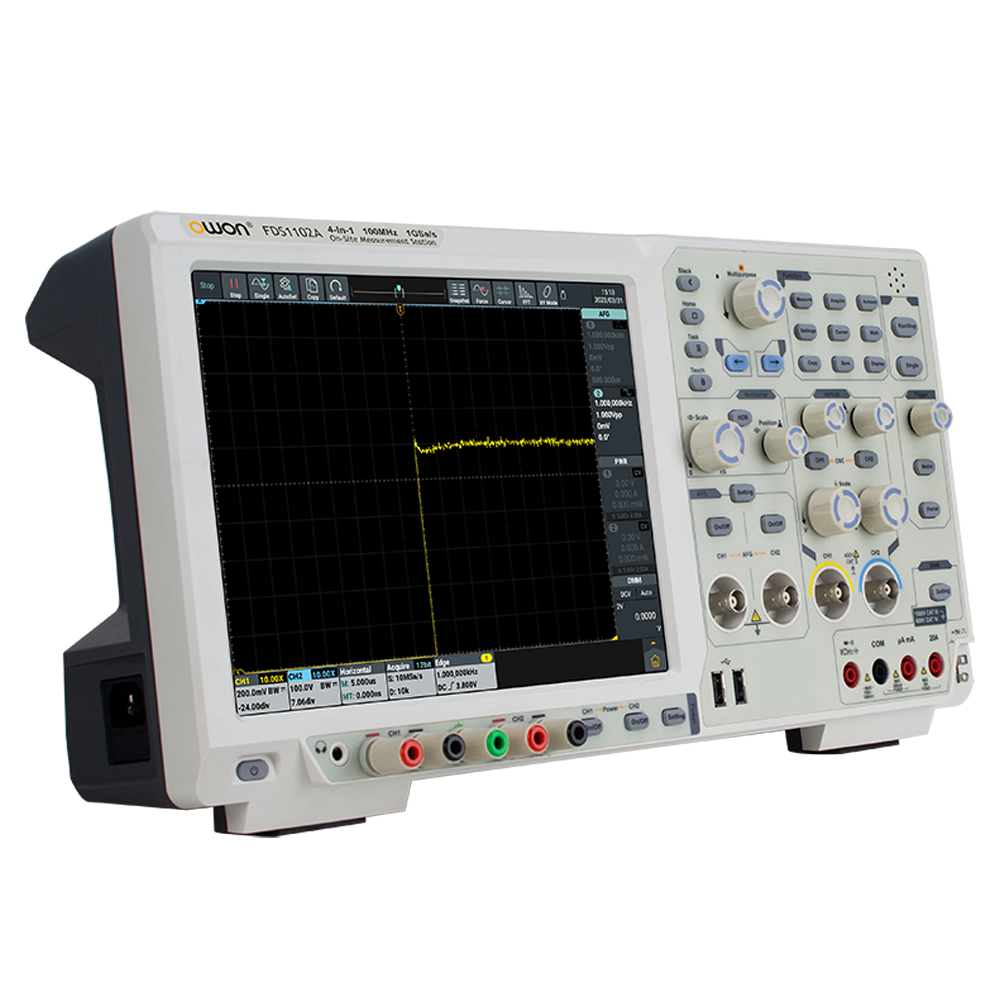

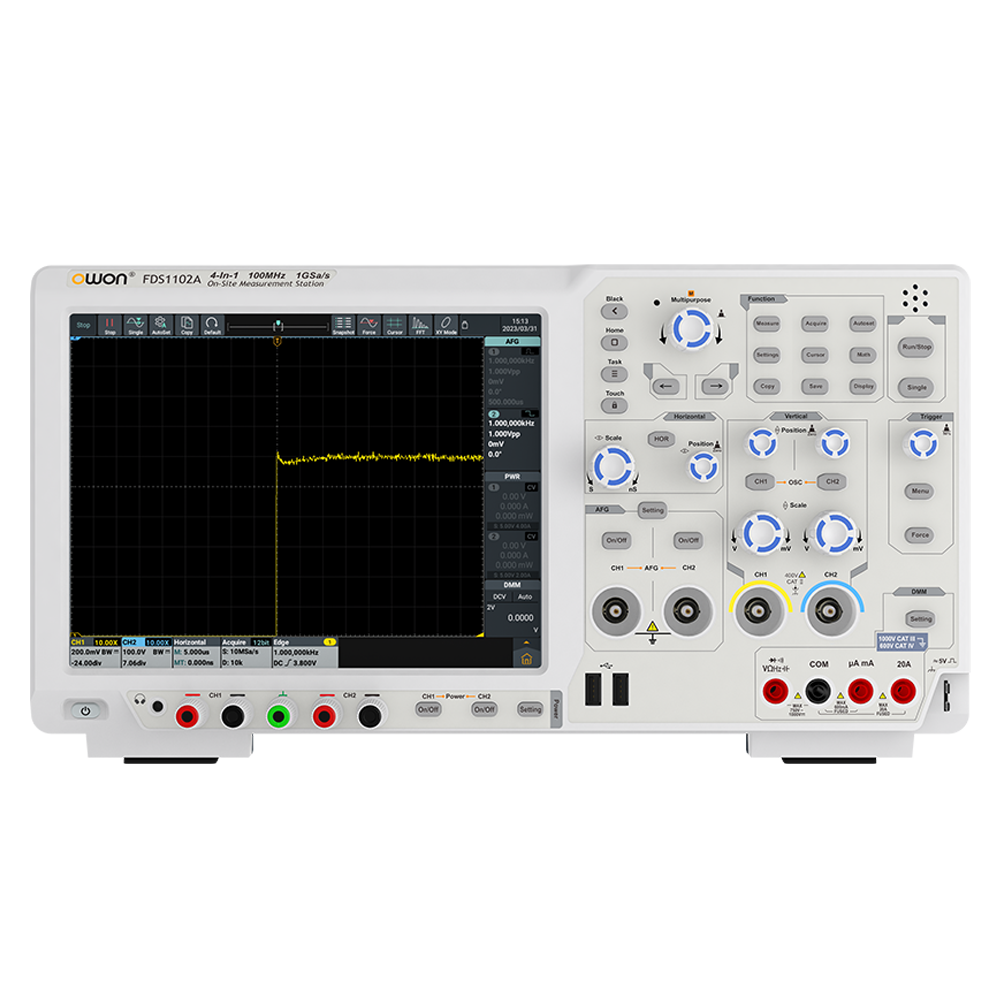

OWON FDS1102 4-in-1 Digital Speicher Oszilloskop + AG + Netzgerät + Multimeter

Fluke SCC290 Zubehörsatz für Fluke 190 Serie II    Lieferumfang: - Fluke C290 Hartschalenkoffer - Fluke SW90W PC Software

FLUKE MDA-550 Serie III Motorantrieb-Analysator, 4 Kanäle, 500 MHz   Lieferumfang: Fluke MDA-550 Serie III 1x BP 291 Li-Ion-Akkusatz 1x BC190 Ladegerät/Netzteil 3x VPS421 100:1 Hochspannungstastköpfe mit Krokodilklemmen 1x VPS410-II-R 10:1 500 MHz Spannungstastkopf 3x i400s Wechselstromzange 1x Wellenspannungssatz SVS-500 (3x Bürste) Tastkopfhalter Zweiteilige Verlängerungsstange und Magnetsockel Große Schutztasche mit Rollen (C437-II) FlukeView-2 PC-Software (Vollversion) WLAN-Dongle   Der MDA-550 ist das ideale tragbare Messgerät für die Analyse von Motorantrieben und hilft Ihnen, für Systeme mit invertergeregelten Motorantrieben typische Fehler zu suchen und zu beheben. Messung wichtigster Parameter von Motorantrieben, einschließlich Spannung, Strom, DC-Bus-Spannungspegel und AC-Brummspannung, Spannungs- und Stromunsymmetrie und Oberschwingungen, Spannungsmodulation und Spannungsentladungen an der Motorwelle. Umfangreiche Messungen von Oberschwingungen, um die Auswirkungen von Oberschwingungen niedriger und hoher Ordnung auf das Energieversorgungssystem zu ermitteln. Geführte Messungen am Eingang des Motorantriebs, DC-Bus, Ausgang des Antriebs, Eingang und Welle des Motors, mit schrittweisen Anleitungen zu Spannungs- und Stromanschlüssen in grafischer Form. Vereinfachte Messeinstellungen mit voreingestellten Messprofilen zur automatischen Auslösung der Datenerfassung, basierend auf dem gewählten Testverfahren. Schnelles und einfaches Erstellen von Berichten für die perfekte Dokumentation der Fehlersuche und für die Zusammenarbeit mit anderen. Messen zusätzlicher elektrischer Parameter mithilfe des umfangreichen Funktionsumfangs eines 500-MHz-Oszilloskops, eines Messgeräts und einer Datenaufzeichnung für die Messung sämtlicher elektrischen und elektronischen Parameter industrieller Systeme.     Kombinationen aus Messungen und Analysen Messpunkt Untergruppe Messwert 1 Messwert 2 Messwert 3 Messwert 4 Eingang Motorantrieb Spannung und Strom Phase–Phase V–A–Hz V AC + DC A AC + DC Hz   V Spitze V Spitze max V Spitze min V Spitze–Spitze Crestfaktor A Spitze A Spitze max A Spitze min A Spitze–Spitze Crestfaktor Phase–Erde V–A–Hz V AC + DC A AC + DC Hz   V Spitze V Spitze max V Spitze min V Spitze–Spitze Crestfaktor A Spitze A Spitze max A Spitze min A Spitze–Spitze Crestfaktor Spannungsunsymmetrie Unsymmetrie V AC + DC V AC + DC V AC + DC Unsymmetrie Spitze V Spitze–Spitze V Spitze–Spitze V Spitze–Spitze   Stromunsymmetrie Unsymmetrie A AC + DC A AC + DC A AC + DC Unsymmetrie Spitze A Spitze–Spitze A Spitze–Spitze A Spitze–Spitze   DC-Bus des Motorantriebs DC   V DC V Spitze–Spitze V Spitze max   Brummspannung   V AC V Spitze–Spitze Hz   Ausgang Motorantrieb Spannung und Strom (gefiltert) V–A–Hz V PWM A AC + DC Hz V/Hz V Spitze V Spitze max V Spitze min V Spitze–Spitze Crestfaktor A Spitze A Spitze max A Spitze min A Spitze–Spitze Crestfaktor Spannungsunsymmetrie Unsymmetrie V PWM V PWM V PWM Unsymmetrie Spitze V Spitze–Spitze V Spitze–Spitze V Spitze–Spitze   Stromunsymmetrie Unsymmetrie A AC + DC A AC + DC A AC + DC Unsymmetrie Spitze A Spitze–Spitze A Spitze–Spitze A Spitze–Spitze   Spannungsmodulation Phase–Phase Zoom 1 V PWM V Spitze–Spitze Hz V/Hz Zoom 2 V Spitze max V Spitze min Delta V   Zoom 3 Spitze V Spitze max Delta V/s Anstiegszeit Spitze Überschwingen Zoom 3 Pegel Delta V Delta V/s Anstiegszeit Pegel Überschwingen Phase–Erde Zoom 1 V PWM V Spitze–Spitze V Spitze max V Spitze min Zoom 2 V Spitze max V Spitze min Delta V Hz Zoom 3 Spitze V Spitze max Delta V/s Anstiegszeit Spitze Überschwingen Zoom 3 Pegel Delta V Delta V/s Anstiegszeit Pegel Überschwingen Phase–DC + Zoom 1 V PWM V Spitze–Spitze V Spitze max V Spitze min Zoom 2 V Spitze max V Spitze min Delta V Hz Zoom 3 Spitze V Spitze max Delta V/s Anstiegszeit Spitze Überschwingen Zoom 3 Pegel Delta V Delta V/s Anstiegszeit Pegel Überschwingen Phase–DC - Zoom 1 V PWM V Spitze–Spitze V Spitze max V Spitze min Zoom 2 V Spitze max V Spitze min Delta V Hz Zoom 3 Spitze V Spitze max Delta V/s Anstiegszeit Spitze Überschwingen Zoom 3 Pegel Delta V Delta V/s Anstiegszeit Pegel Überschwingen Eingang am Motor Spannung und Strom (gefiltert) V–A–Hz V PWM A AC + DC Hz V/Hz V Spitze V Spitze max V Spitze min V Spitze–Spitze Crestfaktor A Spitze A Spitze max A Spitze min A Spitze–Spitze Crestfaktor Spannungsunsymmetrie Unsymmetrie V PWM V PWM V PWM Unsymmetrie Spitze V Spitze–Spitze V Spitze–Spitze V Spitze–Spitze   Stromunsymmetrie Unsymmetrie A AC + DC A AC + DC A AC + DC Unsymmetrie Spitze A Spitze–Spitze A Spitze–Spitze A Spitze–Spitze   Spannungsmodulation Phase–Phase Zoom 1 V PWM V Spitze–Spitze Hz V/Hz Zoom 2 V Spitze max V Spitze min Delta V   Zoom 3 Spitze V Spitze max Delta V/s Anstiegszeit Spitze Überschwingen Zoom 3 Pegel Delta V Delta V/s Anstiegszeit Pegel Überschwingen Phase–Erde Zoom 1 V PWM V Spitze–Spitze V Spitze max V Spitze min Zoom 2 V Spitze max V Spitze min Delta V Hz Zoom 3 Spitze V Spitze max Delta V/s Anstiegszeit Spitze Überschwingen Zoom 3 Pegel Delta V Delta V/s Anstiegszeit Pegel Überschwingen Motorwelle Spannung an der Welle Ereignisse Aus V Spitze–Spitze       Ereignisse Ein Delta V Anstiegs-/Abfallzeit Delta V/s Ereignisse/s Eingang/Ausgang der Antriebssteuerung und Motoreingang Oberschwingungen Spannung V AC V Grundschwingung Hz Grundschwingung % THD Strom A AC A Grundschwingung Hz Grundschwingung % THD/TDD   Messfunktion Spezifikation Gleichspannung (V DC) Maximale Spannung mit Tastkopf 10:1 oder 100:1 1000 V Maximale Auflösung mit Tastkopf 10:1 oder 100:1 (Spannung gegen Erde) 1mV/10mV Anzeigeumfang 999 Zählschritte Genauigkeit bei 4 s bis 10 µs/div ±(1,5 % v. Mw. + 6 Zählwerte) Echteffektivspannung (VAC oder VAC + DC) (bei angewählter DC-Kopplung) Maximale Spannung mit Tastkopf 10:1 oder 100:1 (Spannung gegen Erde) 1000 V Maximale Auflösung mit Tastkopf 10:1 oder 100:1 1 mv/10 mV Anzeigeumfang 999 Zählschritte DC bis 60 Hz ±(1,5 % v. Mw. + 10 Zählwerte) 60 Hz bis 20 kHz ±(2,5 % v. Mw. + 15 Zählwerte) 20 kHz bis 1 MHz ±(5 % v. Mw. + 20 Zählwerte) 1 MHz bis 25 MHz ±(10 % v. Mw. + 20 Zählwerte) PWM-Spannung (V pwm) Zweck Messungen an pulsweitenmodulierten Signalen, z. B. an Wechselrichterausgängen von Motorantrieben Prinzip Die Messwerte zeigen die Effektivspannung auf Basis des Mittelwerts von Abtastpunkten der Grundfrequenz über eine Reihe von Perioden Genauigkeit Wie V AC + DC für Sinussignale Spitzenspannung (V Spitze) Messarten Max. Spitze, Min. Spitze oder Spitze–Spitze Maximale Spannung mit Tastkopf 10:1 oder 100:1 (Spannung gegen Erde) 1000 V Maximale Auflösung mit Tastkopf 10:1 oder 100:1 10 mV Genauigkeit Max. Spitze, Min. Spitze ± 0,2 Division Spitze–Spitze ± 0,4 Division Anzeigeumfang 800 Zählschritte Strom, mit Stromzange Bereiche Wie bei V AC, V AC + DC oder V Spitze Skalierungsfaktoren 0,1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50 mV/A, 100 mV/A, 200 mV/A, 400 mV/A Genauigkeit Wie bei V AC, V AC + DC oder V Spitze (Genauigkeit der Stromzange hinzufügen) Frequenz (Hz) Bereich 1,000 Hz bis 500 MHz Bereichsendwert 9999 Zählschritte Genauigkeit ±(0,5 % v. Mw. + 2 Zählwerte) V/Hz-Verhältnis Zweck Zeigt den gemessenen V PWM-Wert (siehe V PWM) geteilt durch die Grundfrequenz bei Antrieben für Wechselstrommotoren mit regelbarer Drehzahl an Genauigkeit % Veff + % Hz Spannungsunsymmetrie am Eingang Antrieb Zweck Zeigt die höchste Differenz in Prozent von einer der Phasen im Vergleich zum Mittelwert der 3 Echteffektiv-Spannungen an Genauigkeit Indikativ, in %, basierend auf Gleichstromwerten Stromunsymmetrie am Ausgang Antrieb und Motoreingang Zweck Zeigt die höchste Differenz in Prozent von einer der Phasen im Vergleich zum Mittelwert der 3 PWM-Spannungen an Genauigkeit Indikativ, in %, basierend auf V PWM-Werten Stromunsymmetrie am Eingang Antrieb Zweck Zeigt die höchste Differenz in Prozent von einer der Phasen im Vergleich zum Mittelwert der 3 Wechselstromwerte an Genauigkeit Indikativer Prozentsatz basierend auf A AC+DC-Werten Stromunsymmetrie Ausgang Antrieb und Motoreingang Zweck Zeigt die höchste Differenz in Prozent von einer der Phasen im Vergleich zum Mittelwert der 3 Wechselstromwerte an Genauigkeit Indikativ, in %, basierend auf Wechselstromwerten Anstiegs- und Abfallzeit Messgrößen Spannungsdifferenz (dV), Zeitunterschied (dt), Spannungs- vs. Zeitunterschied (dV/dt), Überschwingen Genauigkeit Siehe Oszilloskop-Genauigkeit Oberschwingungen und Spektrum Oberschwingungen DC bis 51. Oberschwingung Spektrumbereiche 1–9 kHz, 9–150 kHz (20-MHz-Filter eingeschaltet), bis zu 500 MHz (Spannungsmodulation) Spannung an der Welle Ereignisse/Sekunde Indikativ, in %, basierend auf Anstiegs- und Abfallzeit (Impulsentladungen) Bericht Datenerfassung Anzahl der Bildschirme Üblicherweise können 50 Bildschirme in Berichten gespeichert werden (abhängig vom Komprimierungsverhältnis) Übertragung zum PC Mit einem 32-GB- oder kleinerem 2-GB-USB-Stick oder einem Mini-USB-auf-USB-Kabel oder einer WLAN-Verbindung und FlukeView™ 2 für ScopeMeter® Tastkopf-Einstellungen Spannungstastkopf 1:1, 10:1, 100:1, 1000:1, 20:1, 200:1 Stromzange 0.1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50 mV/A, 100 mV/A, 200 mV/A, 400 mV/A Spannungstastkopf für Motorwelle 1:1, 10:1, 100:1 Sicherheit gemäß Normen Allgemein Gemäß IEC 61010-1: Verschmutzungsgrad 2 Messung Messung IEC 61010-2-030: CAT IV 600 V / CAT III 1000 V Höchste Spannung zwischen beliebigem Anschluss und Erde 1000 V Max. Eingangsspannungen Über VPS410-II oder VPS421 1000 V CAT III / 600 V CAT IV BNC-Eingang A, B, C, D direkt 300 V CAT IV Max. Schwebespannung, Messgerät oder Messgerät mit Spannungstastkopf VPS410-II/VPS421 Von jedem beliebigen Anschluss zur Schutzerde 1000 V CAT III / 600 V CAT IV zwischen jedem beliebigen Anschluss 1000 V CAT III / 600 V CAT IV Arbeitsspannung zwischen Tastkopf und Tastkopfreferenzkabel VPS410-II: 1000 VVPS421: 2000 V

OWON FDS1102A 14Bit 100MHz 4-in-1 Digital Speicher Oszilloskop + AG + Netzgerät + Multimeter   Lieferumfang: Oszilloskop Tastköpfe Messleitungen Q9 Kabel USB Kabel Netzkabel Kurzanleitung Englisch     Spezifikationen   Technische Daten des Oszilloskops Modell FDS1102 FDS1102A Bandbreite 100 MHz Beispielrate 1GS/s Vertikale Auflösung (A/D) 8 Bit 14 Bit Kanal 2 Eingangsimpedanz 1 MΩ ± 2 %, parallel zu 15 pF ± 5 pF Eingangskopplung DC, AC und GND Rekordlänge 10M Horizontale Skala (s/div) 2ns/Div – 1000s/Div, Schritt für Schritt 1 – 2 – 5 Maximale Eingangsspannung 1 MΩ ≤ 300 Vrms; Vertikale Empfindlichkeit 1 mV/div - 10 V/div (am Eingang) Cursormessung △V und △T zwischen Cursorn, △V und △T zwischen Cursorn und Auto-Cursor Automatische Messung Periode, Frequenz, +Impulsbreite, -Impulsbreite, Anstiegszeit, Abfallzeit, Schirmlast, +Arbeitszyklus, -Arbeitszyklus, PK-PK, RMS, Überschwingen, Max, Min, Top, Zyklus-RMS, Basis, Amplitude, Vorschwingen, +Impulsanzahl, -Impulsanzahl, Anstiegsflankenanzahl, Abfallflankenanzahl, Bereich、Zyklusbereich, Verzögerung A→B, Verzögerung A→B, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF Wellenformmathematik ＋, －, ×, ÷, FFT, benutzerdefinierte Funktion, digitaler Filter Wellenformspeicher 128 MB, 100 Wellenformen Lissajous Figur Bandbreite volle Bandbreite Phasendifferenz ±3 Grad Triggertyp Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I 2 C, SPI, RS232, LIN und CAN Zeilen-/Feldfrequenz (Video) NTSC-, PAL- und SECAM-Standard Triggermodus Auto, Normal und Einzeln Schnittstelle HDMI; USB-Gerät *1, USB-Host *4; Triggerausgang (P/F); LAN; Kopfhörer Frequenzzähler verfügbar WLAN (optional) verfügbar Anzeige 10,4 Zoll (1024×768) Touch-LCD Leistungsangaben Kanal CH1/CH2 Nennleistung (0℃-40℃) Maximale Spannung 0,1–15 V Maximale Spannung 0,1-3A Maximale Kraft 15W Auflösung einstellen Stromspannung 10mV Aktuell 10mA Multimeter-Spezifikation Vollständige Lesung 4½ Ziffern Frequenzgang (40 - 1000) Hz Automatische Bereichswahl √ Ture rms √ Messen Spannung, Strom, Kapazität, Widerstand, Frequenz, Arbeitszyklus, Weiter, Diodentest Spezifikation des Wellenformgenerators Maximaler Frequenzausgang 50 MHz Beispielrate 300 MS/s Kanal 2 Amplitude (HF) 2mVpp - 10Vpp Wellenformlänge 8 TAUSEND

Fluke i17XX-flex3000/4PK iFlex®-Stromzange 3000-24 3000A AC 61cm   Die flexiblen iFlex-Stromzangen Fluke i17XX mit einer Sensorlänge von 61 cm erweitern den Messbereich des Energie- oder Power-Loggers Fluke 17XX auf 3000 A AC und zeichnen sich durch höchste Flexibilität aus. Die iFlex®-Stromzangen werden direkt an den Logger angeschlossen. Strommesswerte werden ohne fehleranfällige Skalierungsfaktoren angezeigt. Dank der 1,8 m langen Zuleitung ist man beim Abstand zwischen Messort und Logger sehr flexibel und die Anzeige kann mühelos abgelesen werden. Die iFlex®-Kabel Fluke i17XX sind mit 30 cm, 61 cm und 91 Länge erhältlich.

FLUKE MDA-550/FPC EU Motorantrieb-Analysator, 4 Kanäle, 500 MHz PRO MDA550-III + Premium Care   Lieferumfang: Fluke MDA-550 Serie III mit Fluke Premium CARE (Wert 720,00€) (Aktivierung nach Erhalt online über Fluke) 1x BP 291 Li-Ion-Akkusatz 1x BC190 Ladegerät/Netzteil 3x VPS421 100:1 Hochspannungstastköpfe mit Krokodilklemmen 1x VPS410-II-R 10:1 500 MHz Spannungstastkopf 3x i400s Wechselstromzange 1x Wellenspannungssatz SVS-500 (3x Bürste) Tastkopfhalter Zweiteilige Verlängerungsstange und Magnetsockel Große Schutztasche mit Rollen (C437-II) FlukeView-2 PC-Software (Vollversion) WLAN-Dongle   Fluke Premium Care Verhindert unerwartete Ausfallzeiten durch beschädigte Messgeräte oder Zubehör, die kalibriert oder repariert werden müssen.   Der MDA-550 ist das ideale tragbare Messgerät für die Analyse von Motorantrieben und hilft Ihnen, für Systeme mit invertergeregelten Motorantrieben typische Fehler zu suchen und zu beheben. Messung wichtigster Parameter von Motorantrieben, einschließlich Spannung, Strom, DC-Bus-Spannungspegel und AC-Brummspannung, Spannungs- und Stromunsymmetrie und Oberschwingungen, Spannungsmodulation und Spannungsentladungen an der Motorwelle. Umfangreiche Messungen von Oberschwingungen, um die Auswirkungen von Oberschwingungen niedriger und hoher Ordnung auf das Energieversorgungssystem zu ermitteln. Geführte Messungen am Eingang des Motorantriebs, DC-Bus, Ausgang des Antriebs, Eingang und Welle des Motors, mit schrittweisen Anleitungen zu Spannungs- und Stromanschlüssen in grafischer Form. Vereinfachte Messeinstellungen mit voreingestellten Messprofilen zur automatischen Auslösung der Datenerfassung, basierend auf dem gewählten Testverfahren. Schnelles und einfaches Erstellen von Berichten für die perfekte Dokumentation der Fehlersuche und für die Zusammenarbeit mit anderen. Messen zusätzlicher elektrischer Parameter mithilfe des umfangreichen Funktionsumfangs eines 500-MHz-Oszilloskops, eines Messgeräts und einer Datenaufzeichnung für die Messung sämtlicher elektrischen und elektronischen Parameter industrieller Systeme.     Kombinationen aus Messungen und Analysen Messpunkt Untergruppe Messwert 1 Messwert 2 Messwert 3 Messwert 4 Eingang Motorantrieb Spannung und Strom Phase–Phase V–A–Hz V AC + DC A AC + DC Hz   V Spitze V Spitze max V Spitze min V Spitze–Spitze Crestfaktor A Spitze A Spitze max A Spitze min A Spitze–Spitze Crestfaktor Phase–Erde V–A–Hz V AC + DC A AC + DC Hz   V Spitze V Spitze max V Spitze min V Spitze–Spitze Crestfaktor A Spitze A Spitze max A Spitze min A Spitze–Spitze Crestfaktor Spannungsunsymmetrie Unsymmetrie V AC + DC V AC + DC V AC + DC Unsymmetrie Spitze V Spitze–Spitze V Spitze–Spitze V Spitze–Spitze   Stromunsymmetrie Unsymmetrie A AC + DC A AC + DC A AC + DC Unsymmetrie Spitze A Spitze–Spitze A Spitze–Spitze A Spitze–Spitze   DC-Bus des Motorantriebs DC   V DC V Spitze–Spitze V Spitze max   Brummspannung   V AC V Spitze–Spitze Hz   Ausgang Motorantrieb Spannung und Strom (gefiltert) V–A–Hz V PWM A AC + DC Hz V/Hz V Spitze V Spitze max V Spitze min V Spitze–Spitze Crestfaktor A Spitze A Spitze max A Spitze min A Spitze–Spitze Crestfaktor Spannungsunsymmetrie Unsymmetrie V PWM V PWM V PWM Unsymmetrie Spitze V Spitze–Spitze V Spitze–Spitze V Spitze–Spitze   Stromunsymmetrie Unsymmetrie A AC + DC A AC + DC A AC + DC Unsymmetrie Spitze A Spitze–Spitze A Spitze–Spitze A Spitze–Spitze   Spannungsmodulation Phase–Phase Zoom 1 V PWM V Spitze–Spitze Hz V/Hz Zoom 2 V Spitze max V Spitze min Delta V   Zoom 3 Spitze V Spitze max Delta V/s Anstiegszeit Spitze Überschwingen Zoom 3 Pegel Delta V Delta V/s Anstiegszeit Pegel Überschwingen Phase–Erde Zoom 1 V PWM V Spitze–Spitze V Spitze max V Spitze min Zoom 2 V Spitze max V Spitze min Delta V Hz Zoom 3 Spitze V Spitze max Delta V/s Anstiegszeit Spitze Überschwingen Zoom 3 Pegel Delta V Delta V/s Anstiegszeit Pegel Überschwingen Phase–DC + Zoom 1 V PWM V Spitze–Spitze V Spitze max V Spitze min Zoom 2 V Spitze max V Spitze min Delta V Hz Zoom 3 Spitze V Spitze max Delta V/s Anstiegszeit Spitze Überschwingen Zoom 3 Pegel Delta V Delta V/s Anstiegszeit Pegel Überschwingen Phase–DC - Zoom 1 V PWM V Spitze–Spitze V Spitze max V Spitze min Zoom 2 V Spitze max V Spitze min Delta V Hz Zoom 3 Spitze V Spitze max Delta V/s Anstiegszeit Spitze Überschwingen Zoom 3 Pegel Delta V Delta V/s Anstiegszeit Pegel Überschwingen Eingang am Motor Spannung und Strom (gefiltert) V–A–Hz V PWM A AC + DC Hz V/Hz V Spitze V Spitze max V Spitze min V Spitze–Spitze Crestfaktor A Spitze A Spitze max A Spitze min A Spitze–Spitze Crestfaktor Spannungsunsymmetrie Unsymmetrie V PWM V PWM V PWM Unsymmetrie Spitze V Spitze–Spitze V Spitze–Spitze V Spitze–Spitze   Stromunsymmetrie Unsymmetrie A AC + DC A AC + DC A AC + DC Unsymmetrie Spitze A Spitze–Spitze A Spitze–Spitze A Spitze–Spitze   Spannungsmodulation Phase–Phase Zoom 1 V PWM V Spitze–Spitze Hz V/Hz Zoom 2 V Spitze max V Spitze min Delta V   Zoom 3 Spitze V Spitze max Delta V/s Anstiegszeit Spitze Überschwingen Zoom 3 Pegel Delta V Delta V/s Anstiegszeit Pegel Überschwingen Phase–Erde Zoom 1 V PWM V Spitze–Spitze V Spitze max V Spitze min Zoom 2 V Spitze max V Spitze min Delta V Hz Zoom 3 Spitze V Spitze max Delta V/s Anstiegszeit Spitze Überschwingen Zoom 3 Pegel Delta V Delta V/s Anstiegszeit Pegel Überschwingen Motorwelle Spannung an der Welle Ereignisse Aus V Spitze–Spitze       Ereignisse Ein Delta V Anstiegs-/Abfallzeit Delta V/s Ereignisse/s Eingang/Ausgang der Antriebssteuerung und Motoreingang Oberschwingungen Spannung V AC V Grundschwingung Hz Grundschwingung % THD Strom A AC A Grundschwingung Hz Grundschwingung % THD/TDD   Messfunktion Spezifikation Gleichspannung (V DC) Maximale Spannung mit Tastkopf 10:1 oder 100:1 1000 V Maximale Auflösung mit Tastkopf 10:1 oder 100:1 (Spannung gegen Erde) 1mV/10mV Anzeigeumfang 999 Zählschritte Genauigkeit bei 4 s bis 10 µs/div ±(1,5 % v. Mw. + 6 Zählwerte) Echteffektivspannung (VAC oder VAC + DC) (bei angewählter DC-Kopplung) Maximale Spannung mit Tastkopf 10:1 oder 100:1 (Spannung gegen Erde) 1000 V Maximale Auflösung mit Tastkopf 10:1 oder 100:1 1 mv/10 mV Anzeigeumfang 999 Zählschritte DC bis 60 Hz ±(1,5 % v. Mw. + 10 Zählwerte) 60 Hz bis 20 kHz ±(2,5 % v. Mw. + 15 Zählwerte) 20 kHz bis 1 MHz ±(5 % v. Mw. + 20 Zählwerte) 1 MHz bis 25 MHz ±(10 % v. Mw. + 20 Zählwerte) PWM-Spannung (V pwm) Zweck Messungen an pulsweitenmodulierten Signalen, z. B. an Wechselrichterausgängen von Motorantrieben Prinzip Die Messwerte zeigen die Effektivspannung auf Basis des Mittelwerts von Abtastpunkten der Grundfrequenz über eine Reihe von Perioden Genauigkeit Wie V AC + DC für Sinussignale Spitzenspannung (V Spitze) Messarten Max. Spitze, Min. Spitze oder Spitze–Spitze Maximale Spannung mit Tastkopf 10:1 oder 100:1 (Spannung gegen Erde) 1000 V Maximale Auflösung mit Tastkopf 10:1 oder 100:1 10 mV Genauigkeit Max. Spitze, Min. Spitze ± 0,2 Division Spitze–Spitze ± 0,4 Division Anzeigeumfang 800 Zählschritte Strom, mit Stromzange Bereiche Wie bei V AC, V AC + DC oder V Spitze Skalierungsfaktoren 0,1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50 mV/A, 100 mV/A, 200 mV/A, 400 mV/A Genauigkeit Wie bei V AC, V AC + DC oder V Spitze (Genauigkeit der Stromzange hinzufügen) Frequenz (Hz) Bereich 1,000 Hz bis 500 MHz Bereichsendwert 9999 Zählschritte Genauigkeit ±(0,5 % v. Mw. + 2 Zählwerte) V/Hz-Verhältnis Zweck Zeigt den gemessenen V PWM-Wert (siehe V PWM) geteilt durch die Grundfrequenz bei Antrieben für Wechselstrommotoren mit regelbarer Drehzahl an Genauigkeit % Veff + % Hz Spannungsunsymmetrie am Eingang Antrieb Zweck Zeigt die höchste Differenz in Prozent von einer der Phasen im Vergleich zum Mittelwert der 3 Echteffektiv-Spannungen an Genauigkeit Indikativ, in %, basierend auf Gleichstromwerten Stromunsymmetrie am Ausgang Antrieb und Motoreingang Zweck Zeigt die höchste Differenz in Prozent von einer der Phasen im Vergleich zum Mittelwert der 3 PWM-Spannungen an Genauigkeit Indikativ, in %, basierend auf V PWM-Werten Stromunsymmetrie am Eingang Antrieb Zweck Zeigt die höchste Differenz in Prozent von einer der Phasen im Vergleich zum Mittelwert der 3 Wechselstromwerte an Genauigkeit Indikativer Prozentsatz basierend auf A AC+DC-Werten Stromunsymmetrie Ausgang Antrieb und Motoreingang Zweck Zeigt die höchste Differenz in Prozent von einer der Phasen im Vergleich zum Mittelwert der 3 Wechselstromwerte an Genauigkeit Indikativ, in %, basierend auf Wechselstromwerten Anstiegs- und Abfallzeit Messgrößen Spannungsdifferenz (dV), Zeitunterschied (dt), Spannungs- vs. Zeitunterschied (dV/dt), Überschwingen Genauigkeit Siehe Oszilloskop-Genauigkeit Oberschwingungen und Spektrum Oberschwingungen DC bis 51. Oberschwingung Spektrumbereiche 1–9 kHz, 9–150 kHz (20-MHz-Filter eingeschaltet), bis zu 500 MHz (Spannungsmodulation) Spannung an der Welle Ereignisse/Sekunde Indikativ, in %, basierend auf Anstiegs- und Abfallzeit (Impulsentladungen) Bericht Datenerfassung Anzahl der Bildschirme Üblicherweise können 50 Bildschirme in Berichten gespeichert werden (abhängig vom Komprimierungsverhältnis) Übertragung zum PC Mit einem 32-GB- oder kleinerem 2-GB-USB-Stick oder einem Mini-USB-auf-USB-Kabel oder einer WLAN-Verbindung und FlukeView™ 2 für ScopeMeter® Tastkopf-Einstellungen Spannungstastkopf 1:1, 10:1, 100:1, 1000:1, 20:1, 200:1 Stromzange 0.1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50 mV/A, 100 mV/A, 200 mV/A, 400 mV/A Spannungstastkopf für Motorwelle 1:1, 10:1, 100:1 Sicherheit gemäß Normen Allgemein Gemäß IEC 61010-1: Verschmutzungsgrad 2 Messung Messung IEC 61010-2-030: CAT IV 600 V / CAT III 1000 V Höchste Spannung zwischen beliebigem Anschluss und Erde 1000 V Max. Eingangsspannungen Über VPS410-II oder VPS421 1000 V CAT III / 600 V CAT IV BNC-Eingang A, B, C, D direkt 300 V CAT IV Max. Schwebespannung, Messgerät oder Messgerät mit Spannungstastkopf VPS410-II/VPS421 Von jedem beliebigen Anschluss zur Schutzerde 1000 V CAT III / 600 V CAT IV zwischen jedem beliebigen Anschluss 1000 V CAT III / 600 V CAT IV Arbeitsspannung zwischen Tastkopf und Tastkopfreferenzkabel VPS410-II: 1000 VVPS421: 2000 V
