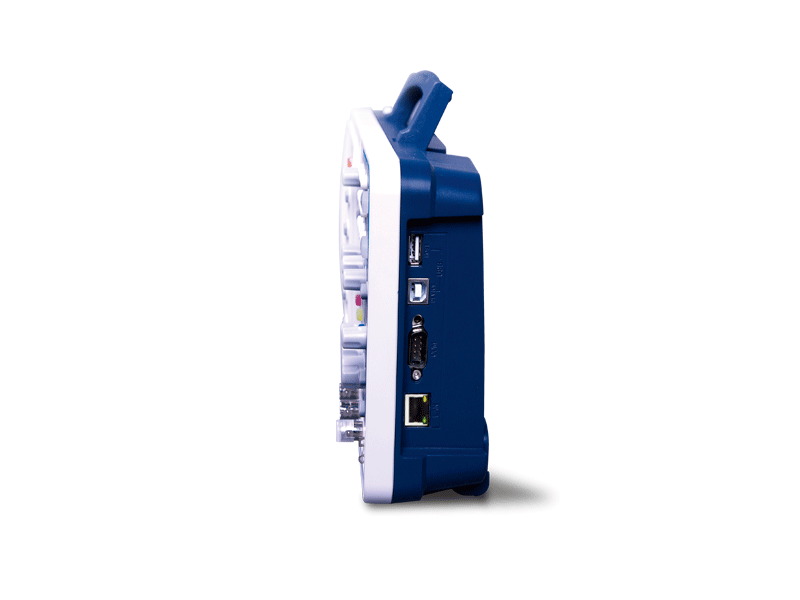

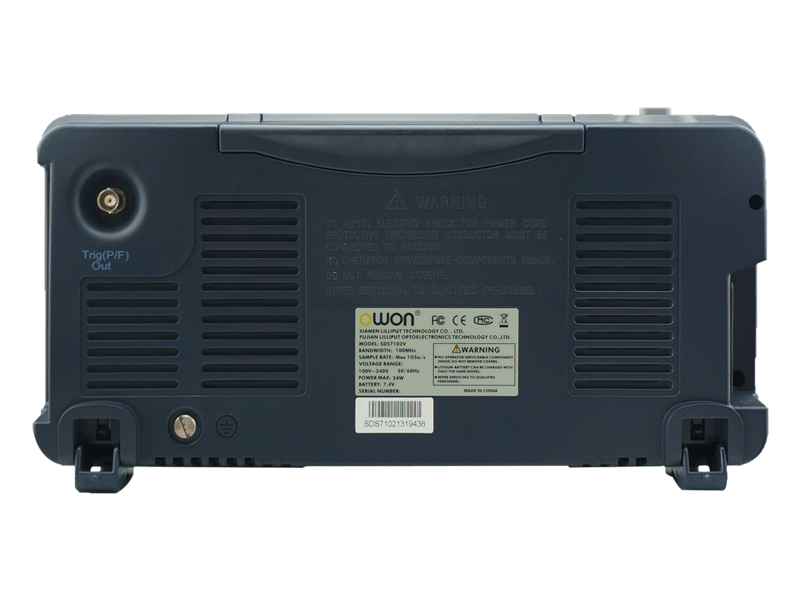

OWON SDS7202V 200MHz digital Speicher Oszilloskop 1GS/s

Deutsches Handbuch ab sofort kostenfrei zu jeder Lieferung    Neueste Firmware / LAN Anschluss inklusive   OWON SDS7202 ultra flaches Digitaloszillsokop   Lieferumfang: - OWON SDS7202 - 2 Tastköpfe - PC Software - Netzkabel - USB Kabel - Handbuch Deutsch + Englisch  Der Deep Memory Owon SDS7202 mit 200 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 1GS / sAbtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Auflösung. Das Gerät bietet einen riesigen Speicher. Das Gerät enthält 2 passive Probes, die umschaltbar sind von 1:1 bis 10:1 Eingangs-Verhältnis. Ebenfalls enthalten sind ein USB-Kabel, Netzteil, Handbuch und die Software-CD.Dieses portable Gerät wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.   Alle spezifizierten Angaben werden garantiert ausser solchen, die mit dem Wort „typisch“ gekennzeichnet sind.     Leistungsmerkmal     Wert Bandbreite SDS6062 60 MHz SDS7102 100 MHz SDS7202 200 MHz SDS8202 200 MHz SDS8302 300 MHz SDS9302 300 MHz Kanäle 2 + 1 (Extern) Digitalisierung Mode Normal, Spitzenerfassung, Mittelwert Abtastrate (Echtzeit) SDS6062 500 MS/s (250 MS/s bei zwei Kanälen) SDS7102 1GS/s (500 MS/s bei zwei Kanälen SDS7202 1 GS/s (1 GS/s bei zwei Kanälen) SDS8202 2 GS/s (1 GS/s bei zwei Kanälen) SDS8302 2,5 GS/s (1,25 GMS/s bei zwei Kanälen) SDS9302 3,2 GS/s (1,6 GS/s bei zwei Kanälen) Eingänge Eingangskopplung DC, AC, Ground Eingangimpedanz 1 M?±2% parallel mit 10pF±5pF Teilungsfaktoren 1x, 10x, 100x, 1000x Max. Eingangsspannung 400 Vpp (Summe aus DC+AC)     Leistungsmerkmal     Wert Horizontalsystem Bandbreitenbegrenzung 20 MHz, volle Bandbreite Kanalentkopplung 50 Hz: 100:1 10 MHz: 40:1 Laufzeitunterschiede zwischen Kanälen 150 ps (typisch) Abtastratenbereich   (einkanalig * zweikanalig) SDS6062 0,5S/s .. 500 MS/s 0,5S/s .. 250 MS/s SDS7102 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS7202 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS8202 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8302 0,5S/s .. 2,5 GS/s 0,5S/s .. 1,25 GS/s SDS9302 0,5S/s .. 3,2 GS/s 0,5S/s .. 1,6 GS/s Interpolation (sin x) / x Aufzeichnungslänge 10 Mio Werte pro Kanal Zeitbasis SDS6062 5 ns/div .. 100 s/div in Stufen 1-2-5 SDS7102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8202 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS8302 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS9302 1 ns/div .. 100 s/div in Stufen 1-2-5 Jitter Abtastrate ±100 ppm Abtasttaktabweichung (DC .. 100 MHz) Single: ±(1 Takt + 100 ppm * Abrastwert + 0,6 ns)   Mittelwert>16: ±(1 Takt + 100 ppm * Abrastwert + 0,4 ns) * einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist     Leistungsmerkmal     Wert Vertikalsystem                 Vertikalsystem ADC 8 Bit Auflösung (zweikanalig) Empfindlichkeit 2 mV/div .. 10 V/div Verschiebebereich SDS6062 ±10 DIV SDS7102 ±1V (2mV ..100mV) ±10V (200mV ..1V) ±100V (2V ..10V) SDS8102 SDS8202 SDS8302 SDS9302 Analoge Bandbreite 60 MHz, 100 MHz, 200 MHz, 300 MHz Einzelbandbreite Volle Bandbreite Untere Frequenzgrenze >=5 Hz (-3 dB bei AC-Kopplung) Anstiegszeit (am Eingang) (typisch) SDS6062 <=5,8 ns SDS7102 <=3,5 ns SDS8102 <=3,5 ns SDS8202 <=1,7 ns SDS8302 <=1,17 ns SDS9302 <=1,17 ns DC-Messabweichung ±3 % DC-Messabweichung (Mittelwert) Mittelwert>16: ±(3% Messung + 0,05 div) für ?V Messung Cursor ?V und ?T Automatik Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Veff, Overshot, Preshot, Frquenz, Periodendauer, Anstigszeit, Abfallzeitm Verzögerung A?B?, Verzögerung A?B?, +Pulsbreite, -Pulsbreite, +Tastverhältns, -Tastverhältnis Signalberechnung +, -, *, /, FFT Signalspeicher 15 Signalbilder Lissajous-graphen Bandbreite Volle Bandbreite Phasendifferenz ±3 Grad Testfrequenz (typisch) 1 kHz Rechteck Kommunikations-anschlüsse USB 2.0, USB file storage profil, VGA oder RS-232 Ausgang   Trigger:     Leistungsmerkmal     Wert Trigger Pegelbereich Intern ±6 div ab Bildmitte Extern ±600 mV Extern / 5 ±3 V Trigger Pegelgenauigkeit (typisch) Intern ±0,3 div Extern ±(40 mV + 6 % Pegel) Extern / 5 ±(200 mV + 6 % Pegel) Triggerverschiebung Abhängig von Aufzeichungslänge und Zeitbasis Trigger Totzeitbereich 100 ns .. 10 s 50%-Pegel (typisch) Eingangsfrequenz >=50 Hz Rampentrigger Flanke steigend, fallend Empfindlichkeit 0,3 div Impulstrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Impulsbreitenbereich 24 ns .. 10 s Videotrigger Modulation Unterstützt Standard NTSC, PAL, SECAM Zeilennummerbereich 1 .. 525 (NTSC) 1.. 625 (PAL/SECAM) Flankentrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Zeitbereich 24 ns .. 10 s Abwechselnder Trigger auf Kanal 1 Rampe, Impuls, Video, Flanke auf kanal 2 Rampe, Impuls, Video, Flanke

OWON RDS1021I Stift PC Oszilloskop USB Pen Scope   Lieferumfang: - RDS1021I Scope - USB Stick mit Anleitung, Treiber und Software - USB Kabel - Kurzanleitung

Wir sind einziger zugelassener OWON Fachhändler in Deutschland   Neueste Firmware / LAN Anschluss inklusive Firmware Update möglich für Bestandskunden ( Link zum Download auf Anfrage ) Deutsches Handbuch ab sofort kostenfrei zu jeder Lieferung    OWON SDS8102 ultra flaches Digitaloszillsokop   Lieferumfang: - OWON SDS8102 - 2 Tastköpfe - PC Software - Netzkabel - USB Kabel - Handbuch Deutsch + Englisch     Der Deep Memory Owon SDS8102 mit 100 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 2GS / s Abtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Auflösung. Das Gerät bietet einen riesigen Speicher. Das Gerät enthält 2 passive Probes, die umschaltbar sind von 1:1 bis 10:1 Eingangs-Verhältnis. Ebenfalls enthalten sind ein USB-Kabel, Netzteil, Handbuch und die Software-CD.Dieses portable Gerät wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.   Alle spezifizierten Angaben werden garantiert ausser solchen, die mit dem Wort „typisch“ gekennzeichnet sind.     Leistungsmerkmal     Wert Bandbreite SDS6062 60 MHz SDS7102 100 MHz SDS8102 100 MHz SDS8202 200 MHz SDS8302 300 MHz SDS9302 300 MHz Kanäle 2 + 1 (Extern) Digitalisierung Mode Normal, Spitzenerfassung, Mittelwert Abtastrate (Echtzeit) SDS6062 500 MS/s (250 MS/s bei zwei Kanälen) SDS7102 1GS/s (500 MS/s bei zwei Kanälen SDS8102 2 GS/s (1 GS/s bei zwei Kanälen) SDS8202 2 GS/s (1 GS/s bei zwei Kanälen) SDS8302 2,5 GS/s (1,25 GMS/s bei zwei Kanälen) SDS9302 3,2 GS/s (1,6 GS/s bei zwei Kanälen) Eingänge Eingangskopplung DC, AC, Ground Eingangimpedanz 1 M?±2% parallel mit 10pF±5pF Teilungsfaktoren 1x, 10x, 100x, 1000x Max. Eingangsspannung 400 Vpp (Summe aus DC+AC)     Leistungsmerkmal     Wert Horizontalsystem Bandbreitenbegrenzung 20 MHz, volle Bandbreite Kanalentkopplung 50 Hz: 100:1 10 MHz: 40:1 Laufzeitunterschiede zwischen Kanälen 150 ps (typisch) Abtastratenbereich   (einkanalig * zweikanalig) SDS6062 0,5S/s .. 500 MS/s 0,5S/s .. 250 MS/s SDS7102 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS8102 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8202 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8302 0,5S/s .. 2,5 GS/s 0,5S/s .. 1,25 GS/s SDS9302 0,5S/s .. 3,2 GS/s 0,5S/s .. 1,6 GS/s Interpolation (sin x) / x Aufzeichnungslänge 10 Mio Werte pro Kanal Zeitbasis SDS6062 5 ns/div .. 100 s/div in Stufen 1-2-5 SDS7102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8202 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS8302 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS9302 1 ns/div .. 100 s/div in Stufen 1-2-5 Jitter Abtastrate ±100 ppm Abtasttaktabweichung (DC .. 100 MHz) Single: ±(1 Takt + 100 ppm * Abrastwert + 0,6 ns)   Mittelwert>16: ±(1 Takt + 100 ppm * Abrastwert + 0,4 ns) * einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist     Leistungsmerkmal     Wert Vertikalsystem                 Vertikalsystem ADC 8 Bit Auflösung (zweikanalig) Empfindlichkeit 2 mV/div .. 10 V/div Verschiebebereich SDS6062 ±10 DIV SDS7102 ±1V (2mV ..100mV) ±10V (200mV ..1V) ±100V (2V ..10V) SDS8102 SDS8202 SDS8302 SDS9302 Analoge Bandbreite 60 MHz, 100 MHz, 200 MHz, 300 MHz Einzelbandbreite Volle Bandbreite Untere Frequenzgrenze >=5 Hz (-3 dB bei AC-Kopplung) Anstiegszeit (am Eingang) (typisch) SDS6062 <=5,8 ns SDS7102 <=3,5 ns SDS8102 <=3,5 ns SDS8202 <=1,7 ns SDS8302 <=1,17 ns SDS9302 <=1,17 ns DC-Messabweichung ±3 % DC-Messabweichung (Mittelwert) Mittelwert>16: ±(3% Messung + 0,05 div) für ?V Messung Cursor ?V und ?T Automatik Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Veff, Overshot, Preshot, Frquenz, Periodendauer, Anstigszeit, Abfallzeitm Verzögerung A?B?, Verzögerung A?B?, +Pulsbreite, -Pulsbreite, +Tastverhältns, -Tastverhältnis Signalberechnung +, -, *, /, FFT Signalspeicher 15 Signalbilder Lissajous-graphen Bandbreite Volle Bandbreite Phasendifferenz ±3 Grad Testfrequenz (typisch) 1 kHz Rechteck Kommunikations-anschlüsse USB 2.0, USB file storage profil, VGA oder RS-232 Ausgang   Trigger:     Leistungsmerkmal     Wert Trigger Pegelbereich Intern ±6 div ab Bildmitte Extern ±600 mV Extern / 5 ±3 V Trigger Pegelgenauigkeit (typisch) Intern ±0,3 div Extern ±(40 mV + 6 % Pegel) Extern / 5 ±(200 mV + 6 % Pegel) Triggerverschiebung Abhängig von Aufzeichungslänge und Zeitbasis Trigger Totzeitbereich 100 ns .. 10 s 50%-Pegel (typisch) Eingangsfrequenz >=50 Hz Rampentrigger Flanke steigend, fallend Empfindlichkeit 0,3 div Impulstrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Impulsbreitenbereich 24 ns .. 10 s Videotrigger Modulation Unterstützt Standard NTSC, PAL, SECAM Zeilennummerbereich 1 .. 525 (NTSC) 1.. 625 (PAL/SECAM) Flankentrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Zeitbereich 24 ns .. 10 s Abwechselnder Trigger auf Kanal 1 Rampe, Impuls, Video, Flanke auf kanal 2 Rampe, Impuls, Video, Flanke   Allgemeine technische Daten     Bildschirm

  Deutsches Handbuch ab sofort kostenfrei zu jeder Lieferung     Neueste Firmware / LAN Anschluss inklusive Firmware Update möglich für Bestandskunden ( Link zum Download auf Anfrage )      OWON SDS8102V mit VGA ultra flaches Digitaloszillsokop   Lieferumfang: - OWON SDS8102V mit VGA Anschluss - 2 Tastköpfe - PC Software - Netzkabel - USB Kabel - Handbuch Deutsch + Englisch     Der Deep Memory Owon SDS8102 mit 100 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 2GS / s Abtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Auflösung. Das Gerät bietet einen riesigen Speicher. Das Gerät enthält 2 passive Probes, die umschaltbar sind von 1:1 bis 10:1 Eingangs-Verhältnis. Ebenfalls enthalten sind ein USB-Kabel, Netzteil, Handbuch und die Software-CD. Dieses portable Gerät wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.   Alle spezifizierten Angaben werden garantiert ausser solchen, die mit dem Wort „typisch“ gekennzeichnet sind.     Leistungsmerkmal     Wert Bandbreite SDS6062 60 MHz SDS7102 100 MHz SDS8102 100 MHz SDS8202 200 MHz SDS8302 300 MHz SDS9302 300 MHz Kanäle 2 + 1 (Extern) Digitalisierung Mode Normal, Spitzenerfassung, Mittelwert Abtastrate (Echtzeit) SDS6062 500 MS/s (250 MS/s bei zwei Kanälen) SDS7102 1GS/s (500 MS/s bei zwei Kanälen SDS8102 2 GS/s (1 GS/s bei zwei Kanälen) SDS8202 2 GS/s (1 GS/s bei zwei Kanälen) SDS8302 2,5 GS/s (1,25 GMS/s bei zwei Kanälen) SDS9302 3,2 GS/s (1,6 GS/s bei zwei Kanälen) Eingänge Eingangskopplung DC, AC, Ground Eingangimpedanz 1 M?±2% parallel mit 10pF±5pF Teilungsfaktoren 1x, 10x, 100x, 1000x Max. Eingangsspannung 400 Vpp (Summe aus DC+AC)     Leistungsmerkmal     Wert Horizontalsystem Bandbreitenbegrenzung 20 MHz, volle Bandbreite Kanalentkopplung 50 Hz: 100:1 10 MHz: 40:1 Laufzeitunterschiede zwischen Kanälen 150 ps (typisch) Abtastratenbereich   (einkanalig * zweikanalig) SDS6062 0,5S/s .. 500 MS/s 0,5S/s .. 250 MS/s SDS7102 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS8102 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8202 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8302 0,5S/s .. 2,5 GS/s 0,5S/s .. 1,25 GS/s SDS9302 0,5S/s .. 3,2 GS/s 0,5S/s .. 1,6 GS/s Interpolation (sin x) / x Aufzeichnungslänge 10 Mio Werte pro Kanal Zeitbasis SDS6062 5 ns/div .. 100 s/div in Stufen 1-2-5 SDS7102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8202 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS8302 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS9302 1 ns/div .. 100 s/div in Stufen 1-2-5 Jitter Abtastrate ±100 ppm Abtasttaktabweichung (DC .. 100 MHz) Single: ±(1 Takt + 100 ppm * Abrastwert + 0,6 ns)   Mittelwert>16: ±(1 Takt + 100 ppm * Abrastwert + 0,4 ns) * einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist     Leistungsmerkmal     Wert Vertikalsystem                 Vertikalsystem ADC 8 Bit Auflösung (zweikanalig) Empfindlichkeit 2 mV/div .. 10 V/div Verschiebebereich SDS6062 ±10 DIV SDS7102 ±1V (2mV ..100mV) ±10V (200mV ..1V) ±100V (2V ..10V) SDS8102 SDS8202 SDS8302 SDS9302 Analoge Bandbreite 60 MHz, 100 MHz, 200 MHz, 300 MHz Einzelbandbreite Volle Bandbreite Untere Frequenzgrenze >=5 Hz (-3 dB bei AC-Kopplung) Anstiegszeit (am Eingang) (typisch) SDS6062 <=5,8 ns SDS7102 <=3,5 ns SDS8102 <=3,5 ns SDS8202 <=1,7 ns SDS8302 <=1,17 ns SDS9302 <=1,17 ns DC-Messabweichung ±3 % DC-Messabweichung (Mittelwert) Mittelwert>16: ±(3% Messung + 0,05 div) für ?V Messung Cursor ?V und ?T Automatik Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Veff, Overshot, Preshot, Frquenz, Periodendauer, Anstigszeit, Abfallzeitm Verzögerung A?B?, Verzögerung A?B?, +Pulsbreite, -Pulsbreite, +Tastverhältns, -Tastverhältnis Signalberechnung +, -, *, /, FFT Signalspeicher 15 Signalbilder Lissajous-graphen Bandbreite Volle Bandbreite Phasendifferenz ±3 Grad Testfrequenz (typisch) 1 kHz Rechteck Kommunikations-anschlüsse USB 2.0, USB file storage profil, VGA oder RS-232 Ausgang   Trigger:     Leistungsmerkmal     Wert Trigger Pegelbereich Intern ±6 div ab Bildmitte Extern ±600 mV Extern / 5 ±3 V Trigger Pegelgenauigkeit (typisch) Intern ±0,3 div Extern ±(40 mV + 6 % Pegel) Extern / 5 ±(200 mV + 6 % Pegel) Triggerverschiebung Abhängig von Aufzeichungslänge und Zeitbasis Trigger Totzeitbereich 100 ns .. 10 s 50%-Pegel (typisch) Eingangsfrequenz >=50 Hz Rampentrigger Flanke steigend, fallend Empfindlichkeit 0,3 div Impulstrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Impulsbreitenbereich 24 ns .. 10 s Videotrigger Modulation Unterstützt Standard NTSC, PAL, SECAM Zeilennummerbereich 1 .. 525 (NTSC) 1.. 625 (PAL/SECAM) Flankentrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Zeitbereich 24 ns .. 10 s Abwechselnder Trigger auf Kanal 1 Rampe, Impuls, Video, Flanke auf kanal 2 Rampe, Impuls, Video, Flanke

  Deutsches Handbuch ab sofort kostenfrei zu jeder Lieferung   Neueste Firmware / LAN Anschluss inklusive Firmware Update möglich für Bestandskunden ( Link zum Download auf Anfrage )      OWON SDS8202V mit VGA ultra flaches Digitaloszillsokop   Lieferumfang: - OWON SDS8202 mit VGA Anschluss - 2 Tastköpfe - PC Software - Netzkabel - USB Kabel - Handbuch Deutsch + Englisch Der "Deep Memory" Owon SDS8202 mit 200 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 2GS/s Abtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Auflösung. Das Gerät bietet einen riesigen Speicher. Das Gerät enthält 2 passive Probes, die umschaltbar sind von 1:1 bis 10:1 Eingangs-Verhältnis. Ebenfalls enthalten sind ein USB-Kabel, Netzteil, Handbuch und die Software-CD. Dieses portable Gerät wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.   Alle spezifizierten Angaben werden garantiert ausser solchen, die mit dem Wort „typisch“ gekennzeichnet sind.     Leistungsmerkmal     Wert Bandbreite SDS6062 60 MHz SDS7102 100 MHz SDS8102 100 MHz SDS8202 200 MHz SDS8302 300 MHz SDS9302 300 MHz Kanäle 2 + 1 (Extern) Digitalisierung Mode Normal, Spitzenerfassung, Mittelwert Abtastrate (Echtzeit) SDS6062 500 MS/s (250 MS/s bei zwei Kanälen) SDS7102 1GS/s (500 MS/s bei zwei Kanälen SDS8102 2 GS/s (1 GS/s bei zwei Kanälen) SDS8202 2 GS/s (1 GS/s bei zwei Kanälen) SDS8302 2,5 GS/s (1,25 GMS/s bei zwei Kanälen) SDS9302 3,2 GS/s (1,6 GS/s bei zwei Kanälen) Eingänge Eingangskopplung DC, AC, Ground Eingangimpedanz 1 M?±2% parallel mit 10pF±5pF Teilungsfaktoren 1x, 10x, 100x, 1000x Max. Eingangsspannung 400 Vpp (Summe aus DC+AC)     Leistungsmerkmal     Wert Horizontalsystem Bandbreitenbegrenzung 20 MHz, volle Bandbreite Kanalentkopplung 50 Hz: 100:1 10 MHz: 40:1 Laufzeitunterschiede zwischen Kanälen 150 ps (typisch) Abtastratenbereich   (einkanalig * zweikanalig) SDS6062 0,5S/s .. 500 MS/s 0,5S/s .. 250 MS/s SDS7102 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS8102 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8202 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8302 0,5S/s .. 2,5 GS/s 0,5S/s .. 1,25 GS/s SDS9302 0,5S/s .. 3,2 GS/s 0,5S/s .. 1,6 GS/s Interpolation (sin x) / x Aufzeichnungslänge 10 Mio Werte pro Kanal Zeitbasis SDS6062 5 ns/div .. 100 s/div in Stufen 1-2-5 SDS7102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8202 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS8302 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS9302 1 ns/div .. 100 s/div in Stufen 1-2-5 Jitter Abtastrate ±100 ppm Abtasttaktabweichung (DC .. 100 MHz) Single: ±(1 Takt + 100 ppm * Abrastwert + 0,6 ns)   Mittelwert>16: ±(1 Takt + 100 ppm * Abrastwert + 0,4 ns) * einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist     Leistungsmerkmal     Wert Vertikalsystem                 Vertikalsystem ADC 8 Bit Auflösung (zweikanalig) Empfindlichkeit 2 mV/div .. 10 V/div Verschiebebereich SDS6062 ±10 DIV SDS7102 ±1V (2mV ..100mV) ±10V (200mV ..1V) ±100V (2V ..10V) SDS8102 SDS8202 SDS8302 SDS9302 Analoge Bandbreite 60 MHz, 100 MHz, 200 MHz, 300 MHz Einzelbandbreite Volle Bandbreite Untere Frequenzgrenze >=5 Hz (-3 dB bei AC-Kopplung) Anstiegszeit (am Eingang) (typisch) SDS6062 <=5,8 ns SDS7102 <=3,5 ns SDS8102 <=3,5 ns SDS8202 <=1,7 ns SDS8302 <=1,17 ns SDS9302 <=1,17 ns DC-Messabweichung ±3 % DC-Messabweichung (Mittelwert) Mittelwert>16: ±(3% Messung + 0,05 div) für ?V Messung Cursor ?V und ?T Automatik Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Veff, Overshot, Preshot, Frquenz, Periodendauer, Anstigszeit, Abfallzeitm Verzögerung A?B?, Verzögerung A?B?, +Pulsbreite, -Pulsbreite, +Tastverhältns, -Tastverhältnis Signalberechnung +, -, *, /, FFT Signalspeicher 15 Signalbilder Lissajous-graphen Bandbreite Volle Bandbreite Phasendifferenz ±3 Grad Testfrequenz (typisch) 1 kHz Rechteck Kommunikations-anschlüsse USB 2.0, USB file storage profil, VGA oder RS-232 Ausgang   Trigger:     Leistungsmerkmal     Wert Trigger Pegelbereich Intern ±6 div ab Bildmitte Extern ±600 mV Extern / 5 ±3 V Trigger Pegelgenauigkeit (typisch) Intern ±0,3 div Extern ±(40 mV + 6 % Pegel) Extern / 5 ±(200 mV + 6 % Pegel) Triggerverschiebung Abhängig von Aufzeichungslänge und Zeitbasis Trigger Totzeitbereich 100 ns .. 10 s 50%-Pegel (typisch) Eingangsfrequenz >=50 Hz Rampentrigger Flanke steigend, fallend Empfindlichkeit 0,3 div Impulstrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Impulsbreitenbereich 24 ns .. 10 s Videotrigger Modulation Unterstützt Standard NTSC, PAL, SECAM Zeilennummerbereich 1 .. 525 (NTSC) 1.. 625 (PAL/SECAM) Flankentrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Zeitbereich 24 ns .. 10 s Abwechselnder Trigger auf Kanal 1 Rampe, Impuls, Video, Flanke auf kanal 2 Rampe, Impuls, Video, Flanke   Allgemeine technische Daten     Bildschirm   Bauart 8“ Farb-LCD (Flüssigkristalldisplay) Auflösung 800 x 600 (horizontal x vertikal) Farben 65536 Farben, TFT Bildschirm   Abgleichausgang   Ausgangsspannung (typisch) Ca. 5 Vpp an 1 M? Frequenz (typisch) 1 kHz Rechteck   Stromversorgung   Netzspannung 100 .. 240 Veff AC, 50/60 Hz, CAT II Leistungsaufnahme <18 W Sicherung 1AT, 250 V Akku (optional) Zelle: 558792 4000 mAh / 3,7 V Pack: 2s2p 7,4 V / 8000 mAh   Umgebungsbedingungen   Temperatur Betrieb: 0 .. +40 °C Lagerung: -20 .. 60 °C Relative Feuchtigkeit <=90 % Meereshöhe Betrieb: 3.000 m Lagerung: 15.000 m Kühlung Konvektion   Abmessung und Gewichte   Abmessung 340 mm x 155 mm x 70 mm (L x H x B) Gewicht Ca. 1,82 kg   Kalibrierinterval:   1 Jahr empfohlen
