OWON SDS8102V Oszilloskope mit VGA Anschluss SDS 8102V

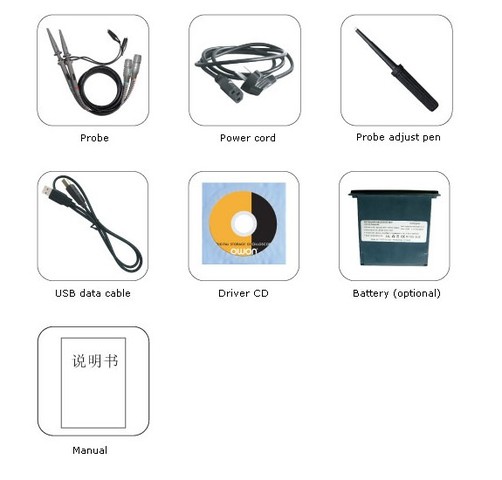

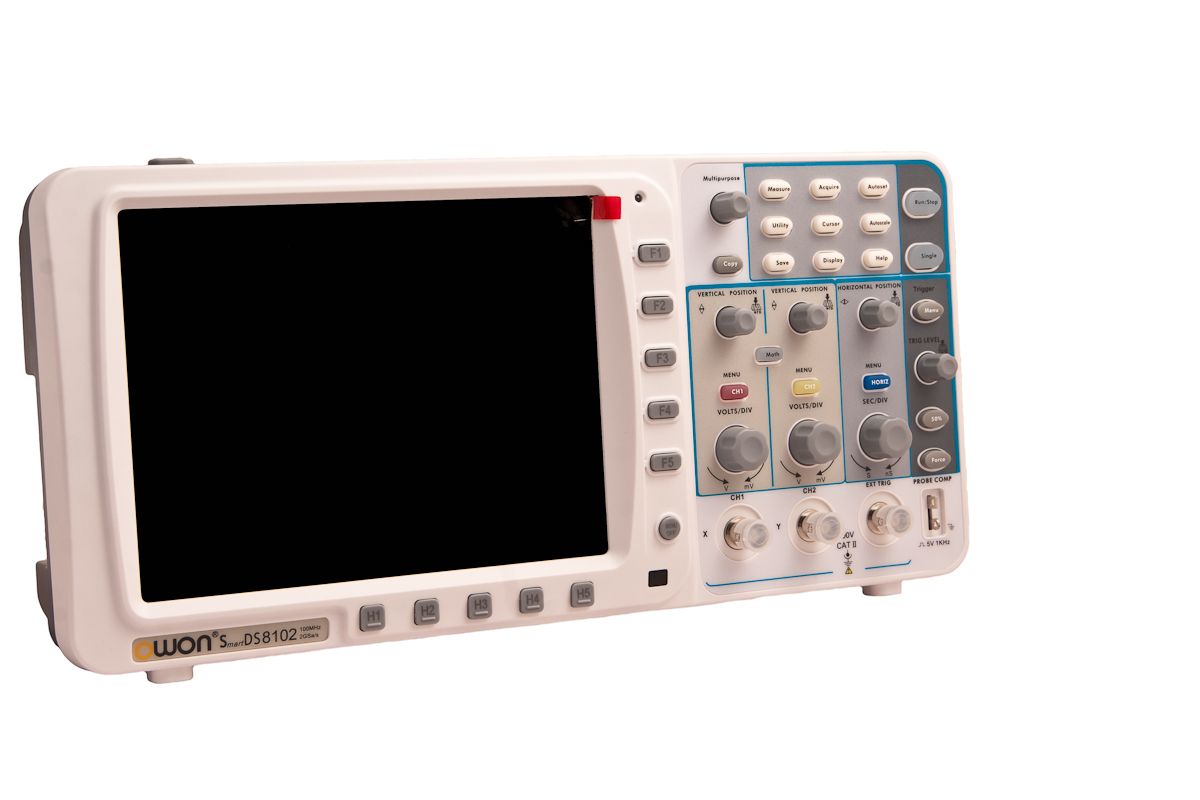

Wir sind einziger zugelassener OWON Fachhändler in Deutschland   Neueste Firmware / LAN Anschluss inklusive Firmware Update möglich für Bestandskunden ( Link zum Download auf Anfrage ) Deutsches Handbuch ab sofort kostenfrei zu jeder Lieferung    OWON SDS8102 ultra flaches Digitaloszillsokop   Lieferumfang: - OWON SDS8102 - 2 Tastköpfe - PC Software - Netzkabel - USB Kabel - Handbuch Deutsch + Englisch     Der Deep Memory Owon SDS8102 mit 100 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 2GS / s Abtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Auflösung. Das Gerät bietet einen riesigen Speicher. Das Gerät enthält 2 passive Probes, die umschaltbar sind von 1:1 bis 10:1 Eingangs-Verhältnis. Ebenfalls enthalten sind ein USB-Kabel, Netzteil, Handbuch und die Software-CD.Dieses portable Gerät wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.   Alle spezifizierten Angaben werden garantiert ausser solchen, die mit dem Wort „typisch“ gekennzeichnet sind.     Leistungsmerkmal     Wert Bandbreite SDS6062 60 MHz SDS7102 100 MHz SDS8102 100 MHz SDS8202 200 MHz SDS8302 300 MHz SDS9302 300 MHz Kanäle 2 + 1 (Extern) Digitalisierung Mode Normal, Spitzenerfassung, Mittelwert Abtastrate (Echtzeit) SDS6062 500 MS/s (250 MS/s bei zwei Kanälen) SDS7102 1GS/s (500 MS/s bei zwei Kanälen SDS8102 2 GS/s (1 GS/s bei zwei Kanälen) SDS8202 2 GS/s (1 GS/s bei zwei Kanälen) SDS8302 2,5 GS/s (1,25 GMS/s bei zwei Kanälen) SDS9302 3,2 GS/s (1,6 GS/s bei zwei Kanälen) Eingänge Eingangskopplung DC, AC, Ground Eingangimpedanz 1 M?±2% parallel mit 10pF±5pF Teilungsfaktoren 1x, 10x, 100x, 1000x Max. Eingangsspannung 400 Vpp (Summe aus DC+AC)     Leistungsmerkmal     Wert Horizontalsystem Bandbreitenbegrenzung 20 MHz, volle Bandbreite Kanalentkopplung 50 Hz: 100:1 10 MHz: 40:1 Laufzeitunterschiede zwischen Kanälen 150 ps (typisch) Abtastratenbereich   (einkanalig * zweikanalig) SDS6062 0,5S/s .. 500 MS/s 0,5S/s .. 250 MS/s SDS7102 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS8102 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8202 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8302 0,5S/s .. 2,5 GS/s 0,5S/s .. 1,25 GS/s SDS9302 0,5S/s .. 3,2 GS/s 0,5S/s .. 1,6 GS/s Interpolation (sin x) / x Aufzeichnungslänge 10 Mio Werte pro Kanal Zeitbasis SDS6062 5 ns/div .. 100 s/div in Stufen 1-2-5 SDS7102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8202 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS8302 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS9302 1 ns/div .. 100 s/div in Stufen 1-2-5 Jitter Abtastrate ±100 ppm Abtasttaktabweichung (DC .. 100 MHz) Single: ±(1 Takt + 100 ppm * Abrastwert + 0,6 ns)   Mittelwert>16: ±(1 Takt + 100 ppm * Abrastwert + 0,4 ns) * einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist     Leistungsmerkmal     Wert Vertikalsystem                 Vertikalsystem ADC 8 Bit Auflösung (zweikanalig) Empfindlichkeit 2 mV/div .. 10 V/div Verschiebebereich SDS6062 ±10 DIV SDS7102 ±1V (2mV ..100mV) ±10V (200mV ..1V) ±100V (2V ..10V) SDS8102 SDS8202 SDS8302 SDS9302 Analoge Bandbreite 60 MHz, 100 MHz, 200 MHz, 300 MHz Einzelbandbreite Volle Bandbreite Untere Frequenzgrenze >=5 Hz (-3 dB bei AC-Kopplung) Anstiegszeit (am Eingang) (typisch) SDS6062 <=5,8 ns SDS7102 <=3,5 ns SDS8102 <=3,5 ns SDS8202 <=1,7 ns SDS8302 <=1,17 ns SDS9302 <=1,17 ns DC-Messabweichung ±3 % DC-Messabweichung (Mittelwert) Mittelwert>16: ±(3% Messung + 0,05 div) für ?V Messung Cursor ?V und ?T Automatik Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Veff, Overshot, Preshot, Frquenz, Periodendauer, Anstigszeit, Abfallzeitm Verzögerung A?B?, Verzögerung A?B?, +Pulsbreite, -Pulsbreite, +Tastverhältns, -Tastverhältnis Signalberechnung +, -, *, /, FFT Signalspeicher 15 Signalbilder Lissajous-graphen Bandbreite Volle Bandbreite Phasendifferenz ±3 Grad Testfrequenz (typisch) 1 kHz Rechteck Kommunikations-anschlüsse USB 2.0, USB file storage profil, VGA oder RS-232 Ausgang   Trigger:     Leistungsmerkmal     Wert Trigger Pegelbereich Intern ±6 div ab Bildmitte Extern ±600 mV Extern / 5 ±3 V Trigger Pegelgenauigkeit (typisch) Intern ±0,3 div Extern ±(40 mV + 6 % Pegel) Extern / 5 ±(200 mV + 6 % Pegel) Triggerverschiebung Abhängig von Aufzeichungslänge und Zeitbasis Trigger Totzeitbereich 100 ns .. 10 s 50%-Pegel (typisch) Eingangsfrequenz >=50 Hz Rampentrigger Flanke steigend, fallend Empfindlichkeit 0,3 div Impulstrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Impulsbreitenbereich 24 ns .. 10 s Videotrigger Modulation Unterstützt Standard NTSC, PAL, SECAM Zeilennummerbereich 1 .. 525 (NTSC) 1.. 625 (PAL/SECAM) Flankentrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Zeitbereich 24 ns .. 10 s Abwechselnder Trigger auf Kanal 1 Rampe, Impuls, Video, Flanke auf kanal 2 Rampe, Impuls, Video, Flanke   Allgemeine technische Daten     Bildschirm

Neueste Firmware / LAN Anschluss + VGA + USB inklusive   Lieferumfang: - OWON SDS7202V - 2 Tastköpfe - PC Software - Netzkabel - USB Kabel - Handbuch Deutsch + Englisch  Der Deep Memory Owon SDS7202 mit 200 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 1GS / sAbtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Auflösung. Das Gerät bietet einen riesigen Speicher. Das Gerät enthält 2 passive Probes, die umschaltbar sind von 1:1 bis 10:1 Eingangs-Verhältnis. Ebenfalls enthalten sind ein USB-Kabel, Netzteil, Handbuch und die Software-CD.Dieses portable Gerät wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.   Alle spezifizierten Angaben werden garantiert ausser solchen, die mit dem Wort „typisch“ gekennzeichnet sind.     Leistungsmerkmal     Wert Bandbreite SDS6062 60 MHz SDS7102 100 MHz SDS7202 200 MHz SDS8202 200 MHz SDS8302 300 MHz SDS9302 300 MHz Kanäle 2 + 1 (Extern) Digitalisierung Mode Normal, Spitzenerfassung, Mittelwert Abtastrate (Echtzeit) SDS6062 500 MS/s (250 MS/s bei zwei Kanälen) SDS7102 1GS/s (500 MS/s bei zwei Kanälen SDS7202 1 GS/s (1 GS/s bei zwei Kanälen) SDS8202 2 GS/s (1 GS/s bei zwei Kanälen) SDS8302 2,5 GS/s (1,25 GMS/s bei zwei Kanälen) SDS9302 3,2 GS/s (1,6 GS/s bei zwei Kanälen) Eingänge Eingangskopplung DC, AC, Ground Eingangimpedanz 1 M?±2% parallel mit 10pF±5pF Teilungsfaktoren 1x, 10x, 100x, 1000x Max. Eingangsspannung 400 Vpp (Summe aus DC+AC)     Leistungsmerkmal     Wert Horizontalsystem Bandbreitenbegrenzung 20 MHz, volle Bandbreite Kanalentkopplung 50 Hz: 100:1 10 MHz: 40:1 Laufzeitunterschiede zwischen Kanälen 150 ps (typisch) Abtastratenbereich   (einkanalig * zweikanalig) SDS6062 0,5S/s .. 500 MS/s 0,5S/s .. 250 MS/s SDS7102 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS7202 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS8202 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8302 0,5S/s .. 2,5 GS/s 0,5S/s .. 1,25 GS/s SDS9302 0,5S/s .. 3,2 GS/s 0,5S/s .. 1,6 GS/s Interpolation (sin x) / x Aufzeichnungslänge 10 Mio Werte pro Kanal Zeitbasis SDS6062 5 ns/div .. 100 s/div in Stufen 1-2-5 SDS7102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8202 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS8302 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS9302 1 ns/div .. 100 s/div in Stufen 1-2-5 Jitter Abtastrate ±100 ppm Abtasttaktabweichung (DC .. 100 MHz) Single: ±(1 Takt + 100 ppm * Abrastwert + 0,6 ns)   Mittelwert>16: ±(1 Takt + 100 ppm * Abrastwert + 0,4 ns) * einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist     Leistungsmerkmal     Wert Vertikalsystem                 Vertikalsystem ADC 8 Bit Auflösung (zweikanalig) Empfindlichkeit 2 mV/div .. 10 V/div Verschiebebereich SDS6062 ±10 DIV SDS7102 ±1V (2mV ..100mV) ±10V (200mV ..1V) ±100V (2V ..10V) SDS8102 SDS8202 SDS8302 SDS9302 Analoge Bandbreite 60 MHz, 100 MHz, 200 MHz, 300 MHz Einzelbandbreite Volle Bandbreite Untere Frequenzgrenze >=5 Hz (-3 dB bei AC-Kopplung) Anstiegszeit (am Eingang) (typisch) SDS6062 <=5,8 ns SDS7102 <=3,5 ns SDS8102 <=3,5 ns SDS8202 <=1,7 ns SDS8302 <=1,17 ns SDS9302 <=1,17 ns DC-Messabweichung ±3 % DC-Messabweichung (Mittelwert) Mittelwert>16: ±(3% Messung + 0,05 div) für ?V Messung Cursor ?V und ?T Automatik Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Veff, Overshot, Preshot, Frquenz, Periodendauer, Anstigszeit, Abfallzeitm Verzögerung A?B?, Verzögerung A?B?, +Pulsbreite, -Pulsbreite, +Tastverhältns, -Tastverhältnis Signalberechnung +, -, *, /, FFT Signalspeicher 15 Signalbilder Lissajous-graphen Bandbreite Volle Bandbreite Phasendifferenz ±3 Grad Testfrequenz (typisch) 1 kHz Rechteck Kommunikations-anschlüsse USB 2.0, USB file storage profil, VGA oder RS-232 Ausgang   Trigger:     Leistungsmerkmal     Wert Trigger Pegelbereich Intern ±6 div ab Bildmitte Extern ±600 mV Extern / 5 ±3 V Trigger Pegelgenauigkeit (typisch) Intern ±0,3 div Extern ±(40 mV + 6 % Pegel) Extern / 5 ±(200 mV + 6 % Pegel) Triggerverschiebung Abhängig von Aufzeichungslänge und Zeitbasis Trigger Totzeitbereich 100 ns .. 10 s 50%-Pegel (typisch) Eingangsfrequenz >=50 Hz Rampentrigger Flanke steigend, fallend Empfindlichkeit 0,3 div Impulstrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Impulsbreitenbereich 24 ns .. 10 s Videotrigger Modulation Unterstützt Standard NTSC, PAL, SECAM Zeilennummerbereich 1 .. 525 (NTSC) 1.. 625 (PAL/SECAM) Flankentrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Zeitbereich 24 ns .. 10 s Abwechselnder Trigger auf Kanal 1 Rampe, Impuls, Video, Flanke auf kanal 2 Rampe, Impuls, Video, Flanke

InfiRay P2 Pro IOS Wärmebildkamera 256x192Pixel, -600°C für APPLE Geräte mit Lightning Anschluss Bitte beachten: iPhone 15 das einen USB-C-Anschluss verwendet benötigt die Variante mit dem zusätzlichen Adapter Lightning auf USB-C Makroobjektiv ist optional erhältlich. Nicht im Standardlieferumfang enthalten! InfiRay präsentiert stolz seine außergewöhnliche Thermal Camera für IOS, ein bahnbrechendes Gerät, das unübertroffene Präzision, Vielseitigkeit und Bequemlichkeit bietet. Entworfen mit den neuesten Fortschritten in der Infrarot-Technologie ermöglicht dieser High-Tech-Wärmebildkamera, die unsichtbare thermische Landschaft um Sie herum zu erkunden. Mit seinen beeindruckenden Funktionen und außergewöhnlicher Leistung eröffnet dieses Gerät eine Welt endloser Möglichkeiten. Tauchen wir ein in die herausragenden Verkaufsargumente der InfiRay Thermal Camera für IOS und erforschen die zahlreichen Möglichkeiten, wie sie Ihr tägliches Leben verbessern kann.Entfesseln Sie Ihre Kreativität mit vielseitiger FunktionalitätDie InfiRay Wärmebildkamera ist mit einer funktionsreichen Android-App ausgestattet, die Ihr Wärmebild-Erlebnis auf beispiellose Höhen bringt. Erfassen Sie nahtlos Fotos und Videos direkt von Ihrem Gerät aus, so dass Sie thermische Daten einfach dokumentieren und analysieren können. Die App ermöglicht es Ihnen, Temperaturdaten in Echtzeit zu erhalten, indem Sie frei Temperaturen durch Punkt-, Linien- oder Flächenauswahl erkennen. Darüber hinaus behalten die gespeicherten Wärmebilder die Temperaturdaten bei, so dass Sie sie jederzeit wieder besuchen und analysieren können.Die InfiRay Wärmebildkamera wurde mit Bequemlichkeit im Hinterkopf entworfen und integriert sich nahtlos in Ihr Android 9.0 ODER höheres Telefon oder Tablet. Verbinden Sie einfach die Kamera mit Ihrem Gerät und entsperren Sie eine Welt endloser Möglichkeiten. Mit einem kompakten und leichten Design können Sie Ihre thermischen Imaging-Fähigkeiten überallhin mitnehmen. Der niedrige Stromverbrauch der Kamera von 0,35W sorgt für eine verlängerte Nutzungsdauer von 5-7 Stunden, so dass Sie jede Aufgabe ohne Unterbrechung bewältigen können.Unnachgiebige Innovation und QualitätDie InfiRay Wärmebildkamera ist das Ergebnis unermüdlicher Innovation und modernster Technologie. Unterstützt durch die patentierte Infrarot-Technologie von InfiRay und AI-Temp MATRIX IV-Technologie, wurde dieses Gerät entwickelt, um Ihre Erwartungen zu übertreffen.Unübertroffene IR-Auflösung und TemperaturgenauigkeitDie InfiRay Wärmebildkamera verfügt über eine beeindruckende IR-Auflösung von 256x192, die selbst feinste Details klar erfasst. Diese Präzision wird durch ihre Temperaturgenauigkeit von -7,78°C weiter verbessert, so dass Sie sich auf die von ihr bereitgestellten Daten für Ihre spezifischen Bedürfnisse verlassen können. Ob Sie professionelle Inspektionen durchführen oder die Natur erkunden.Benutzerfreundliche App mit fortschrittlichen FunktionenUm die InfiRay Wärmebildkamera abzurunden, bieten wir eine leistungsstarke und benutzerfreundliche App an, die ihr volles Potential entfesselt. Die App ermöglicht es Ihnen, Temperaturen frei zu erkennen und zu sammeln, indem Sie Punkt-, Linien- oder Rechteckauswahlen verwenden. Darüber hinaus bietet sie eine Vielzahl von Funktionen, um Ihr Wärmebild-Erlebnis zu verbessern. Erfassen Sie Fotos und Videos direkt in der App und rufen Sie sogar Temperaturdaten aus gespeicherten Bildern ab. Mit nur wenigen Fingertipps können Sie eine Fülle von Informationen über die Welt um Sie herum freischalten.Das Erkennen spezifischer Temperaturschwellen ist ein Kinderspiel mit der InfiRay Wärmebildkamera. Sie können die App anpassen, um niedrige und hohe Alarmtemperaturen einzustellen, so dass Sie Temperaturvariationen in Ihrer Umgebung schnell identifizieren können. Ob Sie Sicherheitsinspektionen durchführen oder Geräteprobleme beheben, diese Funktion ermöglicht es Ihnen, Anomalien zu erkennen und schnell auf potenzielle Probleme zu reagieren.

Deutsches Handbuch ab sofort kostenfrei zu jeder Lieferung    Neueste Firmware / LAN Anschluss inklusive   OWON SDS7202 ultra flaches Digitaloszillsokop   Lieferumfang: - OWON SDS7202 - 2 Tastköpfe - PC Software - Netzkabel - USB Kabel - Handbuch Deutsch + Englisch  Der Deep Memory Owon SDS7202 mit 200 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 1GS / sAbtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Auflösung. Das Gerät bietet einen riesigen Speicher. Das Gerät enthält 2 passive Probes, die umschaltbar sind von 1:1 bis 10:1 Eingangs-Verhältnis. Ebenfalls enthalten sind ein USB-Kabel, Netzteil, Handbuch und die Software-CD.Dieses portable Gerät wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.   Alle spezifizierten Angaben werden garantiert ausser solchen, die mit dem Wort „typisch“ gekennzeichnet sind.     Leistungsmerkmal     Wert Bandbreite SDS6062 60 MHz SDS7102 100 MHz SDS7202 200 MHz SDS8202 200 MHz SDS8302 300 MHz SDS9302 300 MHz Kanäle 2 + 1 (Extern) Digitalisierung Mode Normal, Spitzenerfassung, Mittelwert Abtastrate (Echtzeit) SDS6062 500 MS/s (250 MS/s bei zwei Kanälen) SDS7102 1GS/s (500 MS/s bei zwei Kanälen SDS7202 1 GS/s (1 GS/s bei zwei Kanälen) SDS8202 2 GS/s (1 GS/s bei zwei Kanälen) SDS8302 2,5 GS/s (1,25 GMS/s bei zwei Kanälen) SDS9302 3,2 GS/s (1,6 GS/s bei zwei Kanälen) Eingänge Eingangskopplung DC, AC, Ground Eingangimpedanz 1 M?±2% parallel mit 10pF±5pF Teilungsfaktoren 1x, 10x, 100x, 1000x Max. Eingangsspannung 400 Vpp (Summe aus DC+AC)     Leistungsmerkmal     Wert Horizontalsystem Bandbreitenbegrenzung 20 MHz, volle Bandbreite Kanalentkopplung 50 Hz: 100:1 10 MHz: 40:1 Laufzeitunterschiede zwischen Kanälen 150 ps (typisch) Abtastratenbereich   (einkanalig * zweikanalig) SDS6062 0,5S/s .. 500 MS/s 0,5S/s .. 250 MS/s SDS7102 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS7202 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS8202 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8302 0,5S/s .. 2,5 GS/s 0,5S/s .. 1,25 GS/s SDS9302 0,5S/s .. 3,2 GS/s 0,5S/s .. 1,6 GS/s Interpolation (sin x) / x Aufzeichnungslänge 10 Mio Werte pro Kanal Zeitbasis SDS6062 5 ns/div .. 100 s/div in Stufen 1-2-5 SDS7102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8202 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS8302 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS9302 1 ns/div .. 100 s/div in Stufen 1-2-5 Jitter Abtastrate ±100 ppm Abtasttaktabweichung (DC .. 100 MHz) Single: ±(1 Takt + 100 ppm * Abrastwert + 0,6 ns)   Mittelwert>16: ±(1 Takt + 100 ppm * Abrastwert + 0,4 ns) * einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist     Leistungsmerkmal     Wert Vertikalsystem                 Vertikalsystem ADC 8 Bit Auflösung (zweikanalig) Empfindlichkeit 2 mV/div .. 10 V/div Verschiebebereich SDS6062 ±10 DIV SDS7102 ±1V (2mV ..100mV) ±10V (200mV ..1V) ±100V (2V ..10V) SDS8102 SDS8202 SDS8302 SDS9302 Analoge Bandbreite 60 MHz, 100 MHz, 200 MHz, 300 MHz Einzelbandbreite Volle Bandbreite Untere Frequenzgrenze >=5 Hz (-3 dB bei AC-Kopplung) Anstiegszeit (am Eingang) (typisch) SDS6062 <=5,8 ns SDS7102 <=3,5 ns SDS8102 <=3,5 ns SDS8202 <=1,7 ns SDS8302 <=1,17 ns SDS9302 <=1,17 ns DC-Messabweichung ±3 % DC-Messabweichung (Mittelwert) Mittelwert>16: ±(3% Messung + 0,05 div) für ?V Messung Cursor ?V und ?T Automatik Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Veff, Overshot, Preshot, Frquenz, Periodendauer, Anstigszeit, Abfallzeitm Verzögerung A?B?, Verzögerung A?B?, +Pulsbreite, -Pulsbreite, +Tastverhältns, -Tastverhältnis Signalberechnung +, -, *, /, FFT Signalspeicher 15 Signalbilder Lissajous-graphen Bandbreite Volle Bandbreite Phasendifferenz ±3 Grad Testfrequenz (typisch) 1 kHz Rechteck Kommunikations-anschlüsse USB 2.0, USB file storage profil, VGA oder RS-232 Ausgang   Trigger:     Leistungsmerkmal     Wert Trigger Pegelbereich Intern ±6 div ab Bildmitte Extern ±600 mV Extern / 5 ±3 V Trigger Pegelgenauigkeit (typisch) Intern ±0,3 div Extern ±(40 mV + 6 % Pegel) Extern / 5 ±(200 mV + 6 % Pegel) Triggerverschiebung Abhängig von Aufzeichungslänge und Zeitbasis Trigger Totzeitbereich 100 ns .. 10 s 50%-Pegel (typisch) Eingangsfrequenz >=50 Hz Rampentrigger Flanke steigend, fallend Empfindlichkeit 0,3 div Impulstrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Impulsbreitenbereich 24 ns .. 10 s Videotrigger Modulation Unterstützt Standard NTSC, PAL, SECAM Zeilennummerbereich 1 .. 525 (NTSC) 1.. 625 (PAL/SECAM) Flankentrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Zeitbereich 24 ns .. 10 s Abwechselnder Trigger auf Kanal 1 Rampe, Impuls, Video, Flanke auf kanal 2 Rampe, Impuls, Video, Flanke

  Deutsches Handbuch ab sofort kostenfrei zu jeder Lieferung     Neueste Firmware / LAN Anschluss inklusive Firmware Update möglich für Bestandskunden ( Link zum Download auf Anfrage )      OWON SDS9302 mit VGA ultra flaches Digitaloszillsokop   Lieferumfang: - OWON SDS9302 mit VGA Anschluss - 2 Tastköpfe - PC Software - Netzkabel - USB Kabel - Handbuch Deutsch + Englisch     Der Deep Memory Owon SDS9302 mit 300 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 25GS / s Abtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Aufl?sung. Das Ger?t bietet einen riesigen Speicher. Das Ger?t enth?lt 2 passive Probesdie umschaltbar sind von 1:1 bis 10:1 Eingangs-Verh?ltnis. Ebenfalls enthalten sind ein USB-KabelNetzteil Handbuch und die Software-CD.Dieses portable Ger?t wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.   Alle spezifizierten Angaben werden garantiert ausser solchendie mit dem Wort ?typisch? gekennzeichnet sind.     Leistungsmerkmal     Wert Bandbreite SDS6062 60 MHz SDS7102 100 MHz SDS8102 100 MHz SDS8202 200 MHz SDS8302 300 MHz SDS9302 300 MHz Kan?le 2 + 1 (Extern) Digitalisierung Mode NormalSpitzenerfassungMittelwert Abtastrate (Echtzeit) SDS6062 500 MS/s (250 MS/s bei zwei Kan?len) SDS7102 1GS/s (500 MS/s bei zwei Kan?len SDS8102 2 GS/s (1 GS/s bei zwei Kan?len) SDS8202 2 GS/s (1 GS/s bei zwei Kan?len) SDS8302 25 GS/s (125 GMS/s bei zwei Kan?len) SDS9302 32 GS/s (16 GS/s bei zwei Kan?len) Eing?nge Eingangskopplung DCACGround Eingangimpedanz 1 M??2% parallel mit 10pF?5pF Teilungsfaktoren 1x10x100x1000x Max. Eingangsspannung 400 Vpp (Summe aus DC+AC)     Leistungsmerkmal     Wert Horizontalsystem Bandbreitenbegrenzung 20 MHzvolle Bandbreite Kanalentkopplung 50 Hz: 100:1 10 MHz: 40:1 Laufzeitunterschiede zwischen Kan?len 150 ps (typisch) Abtastratenbereich   (einkanalig * zweikanalig) SDS6062 05S/s .. 500 MS/s 05S/s .. 250 MS/s SDS7102 05S/s .. 1 GS/s 05S/s .. 500 MS/s SDS8102 05S/s .. 2 GS/s 05S/s .. 1 GS/s SDS8202 05S/s .. 2 GS/s 05S/s .. 1 GS/s SDS8302 05S/s .. 25 GS/s 05S/s .. 125 GS/s SDS9302 05S/s .. 32 GS/s 05S/s .. 16 GS/s Interpolation (sin x) / x Aufzeichnungsl?nge 10 Mio Werte pro Kanal Zeitbasis SDS6062 5 ns/div .. 100 s/div in Stufen 1-2-5 SDS7102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8202 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS8302 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS9302 1 ns/div .. 100 s/div in Stufen 1-2-5 Jitter Abtastrate ?100 ppm Abtasttaktabweichung (DC .. 100 MHz) Single: ?(1 Takt + 100 ppm * Abrastwert + 06 ns)   Mittelwert>16: ?(1 Takt + 100 ppm * Abrastwert + 04 ns) * einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist     Leistungsmerkmal     Wert Vertikalsystem                 Vertikalsystem ADC 8 Bit Aufl?sung (zweikanalig) Empfindlichkeit 2 mV/div .. 10 V/div Verschiebebereich SDS6062 ?10 DIV SDS7102 ?1V (2mV ..100mV) ?10V (200mV ..1V) ?100V (2V ..10V) SDS8102 SDS8202 SDS8302 SDS9302 Analoge Bandbreite 60 MHz100 MHz200 MHz300 MHz Einzelbandbreite Volle Bandbreite Untere Frequenzgrenze >=5 Hz (-3 dB bei AC-Kopplung) Anstiegszeit (am Eingang) (typisch) SDS6062 <=58 ns SDS7102 <=35 ns SDS8102 <=35 ns SDS8202 <=17 ns SDS8302 <=117 ns SDS9302 <=117 ns DC-Messabweichung ?3 % DC-Messabweichung (Mittelwert) Mittelwert>16: ?(3% Messung + 005 div) f?r ?V Messung Cursor ?V und ?T Automatik VppVmaxVminVtopVbaseVamp VavgVeffOvershotPreshotFrquenz PeriodendauerAnstigszeitAbfallzeitm Verz?gerung A?B?Verz?gerung A?B?+Pulsbreite-Pulsbreite+Tastverh?ltns-Tastverh?ltnis Signalberechnung +-*/FFT Signalspeicher 15 Signalbilder Lissajous-graphen Bandbreite Volle Bandbreite Phasendifferenz ?3 Grad Testfrequenz (typisch) 1kHz Rechteck Kommunikations-anschl?sse USB 2.0USB file storage profilVGA oder RS-232 Ausgang   Trigger:     Leistungsmerkmal     Wert Trigger Pegelbereich Intern ?6 div ab Bildmitte Extern ?600 mV Extern / 5 ?3 V Trigger Pegelgenauigkeit (typisch) Intern ?03 div Extern ?(40 mV + 6 % Pegel) Extern / 5 ?(200 mV + 6 % Pegel) Triggerverschiebung Abh?ngig von Aufzeichungsl?nge und Zeitbasis Trigger Totzeitbereich 100 ns .. 10 s 50%-Pegel (typisch) Eingangsfrequenz >=50 Hz Rampentrigger Flanke steigendfallend Empfindlichkeit 03 div Impulstrigger Bedingung positive Impulse: ><= negative Impulse: ><= Impulsbreitenbereich 24 ns .. 10 s Videotrigger Modulation Unterst?tzt Standard NTSCPALSECAM Zeilennummerbereich 1 .. 525 (NTSC) 1.. 625 (PAL/SECAM) Flankentrigger Bedingung positive Impulse: ><= negative Impulse: ><= Zeitbereich 24 ns .. 10 s Abwechselnder Trigger auf Kanal 1 RampeImpulsVideoFlanke auf kanal 2 RampeImpulsVideoFlanke   Allgemeine technische Daten     Bildschirm

  Deutsches Handbuch ab sofort kostenfrei zu jeder Lieferung   Neueste Firmware / LAN Anschluss inklusive Firmware Update möglich für Bestandskunden ( Link zum Download auf Anfrage )      OWON SDS8202 ultra flaches Digitaloszillsokop   Lieferumfang: - OWON SDS8202 - 2 Tastköpfe - PC Software - Netzkabel - USB Kabel - Handbuch Deutsch + Englisch     Der Deep Memory Owon SDS8202 mit 200 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 2GS / s Abtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Auflösung. Das Gerät bietet einen riesigen Speicher. Das Gerät enthält 2 passive Probes, die umschaltbar sind von 1:1 bis 10:1 Eingangs-Verhältnis. Ebenfalls enthalten sind ein USB-Kabel, Netzteil, Handbuch und die Software-CD.Dieses portable Gerät wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.   Alle spezifizierten Angaben werden garantiert ausser solchen, die mit dem Wort „typisch“ gekennzeichnet sind.     Leistungsmerkmal     Wert Bandbreite SDS6062 60 MHz SDS7102 100 MHz SDS8102 100 MHz SDS8202 200 MHz SDS8302 300 MHz SDS9302 300 MHz Kanäle 2 + 1 (Extern) Digitalisierung Mode Normal, Spitzenerfassung, Mittelwert Abtastrate (Echtzeit) SDS6062 500 MS/s (250 MS/s bei zwei Kanälen) SDS7102 1GS/s (500 MS/s bei zwei Kanälen SDS8102 2 GS/s (1 GS/s bei zwei Kanälen) SDS8202 2 GS/s (1 GS/s bei zwei Kanälen) SDS8302 2,5 GS/s (1,25 GMS/s bei zwei Kanälen) SDS9302 3,2 GS/s (1,6 GS/s bei zwei Kanälen) Eingänge Eingangskopplung DC, AC, Ground Eingangimpedanz 1 M?±2% parallel mit 10pF±5pF Teilungsfaktoren 1x, 10x, 100x, 1000x Max. Eingangsspannung 400 Vpp (Summe aus DC+AC)     Leistungsmerkmal     Wert Horizontalsystem Bandbreitenbegrenzung 20 MHz, volle Bandbreite Kanalentkopplung 50 Hz: 100:1 10 MHz: 40:1 Laufzeitunterschiede zwischen Kanälen 150 ps (typisch) Abtastratenbereich   (einkanalig * zweikanalig) SDS6062 0,5S/s .. 500 MS/s 0,5S/s .. 250 MS/s SDS7102 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS8102 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8202 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8302 0,5S/s .. 2,5 GS/s 0,5S/s .. 1,25 GS/s SDS9302 0,5S/s .. 3,2 GS/s 0,5S/s .. 1,6 GS/s Interpolation (sin x) / x Aufzeichnungslänge 10 Mio Werte pro Kanal Zeitbasis SDS6062 5 ns/div .. 100 s/div in Stufen 1-2-5 SDS7102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8202 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS8302 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS9302 1 ns/div .. 100 s/div in Stufen 1-2-5 Jitter Abtastrate ±100 ppm Abtasttaktabweichung (DC .. 100 MHz) Single: ±(1 Takt + 100 ppm * Abrastwert + 0,6 ns)   Mittelwert>16: ±(1 Takt + 100 ppm * Abrastwert + 0,4 ns) * einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist     Leistungsmerkmal     Wert Vertikalsystem                 Vertikalsystem ADC 8 Bit Auflösung (zweikanalig) Empfindlichkeit 2 mV/div .. 10 V/div Verschiebebereich SDS6062 ±10 DIV SDS7102 ±1V (2mV ..100mV) ±10V (200mV ..1V) ±100V (2V ..10V) SDS8102 SDS8202 SDS8302 SDS9302 Analoge Bandbreite 60 MHz, 100 MHz, 200 MHz, 300 MHz Einzelbandbreite Volle Bandbreite Untere Frequenzgrenze >=5 Hz (-3 dB bei AC-Kopplung) Anstiegszeit (am Eingang) (typisch) SDS6062 <=5,8 ns SDS7102 <=3,5 ns SDS8102 <=3,5 ns SDS8202 <=1,7 ns SDS8302 <=1,17 ns SDS9302 <=1,17 ns DC-Messabweichung ±3 % DC-Messabweichung (Mittelwert) Mittelwert>16: ±(3% Messung + 0,05 div) für ?V Messung Cursor ?V und ?T Automatik Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Veff, Overshot, Preshot, Frquenz, Periodendauer, Anstigszeit, Abfallzeitm Verzögerung A?B?, Verzögerung A?B?, +Pulsbreite, -Pulsbreite, +Tastverhältns, -Tastverhältnis Signalberechnung +, -, *, /, FFT Signalspeicher 15 Signalbilder Lissajous-graphen Bandbreite Volle Bandbreite Phasendifferenz ±3 Grad Testfrequenz (typisch) 1 kHz Rechteck Kommunikations-anschlüsse USB 2.0, USB file storage profil, VGA oder RS-232 Ausgang   Trigger:     Leistungsmerkmal     Wert Trigger Pegelbereich Intern ±6 div ab Bildmitte Extern ±600 mV Extern / 5 ±3 V Trigger Pegelgenauigkeit (typisch) Intern ±0,3 div Extern ±(40 mV + 6 % Pegel) Extern / 5 ±(200 mV + 6 % Pegel) Triggerverschiebung Abhängig von Aufzeichungslänge und Zeitbasis Trigger Totzeitbereich 100 ns .. 10 s 50%-Pegel (typisch) Eingangsfrequenz >=50 Hz Rampentrigger Flanke steigend, fallend Empfindlichkeit 0,3 div Impulstrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Impulsbreitenbereich 24 ns .. 10 s Videotrigger Modulation Unterstützt Standard NTSC, PAL, SECAM Zeilennummerbereich 1 .. 525 (NTSC) 1.. 625 (PAL/SECAM) Flankentrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Zeitbereich 24 ns .. 10 s Abwechselnder Trigger auf Kanal 1 Rampe, Impuls, Video, Flanke auf kanal 2 Rampe, Impuls, Video, Flanke   Allgemeine technische Daten     Bildschirm
