OWON SDS8202 mit LAN auch als SDS8202V Digital storage Speicher Os...

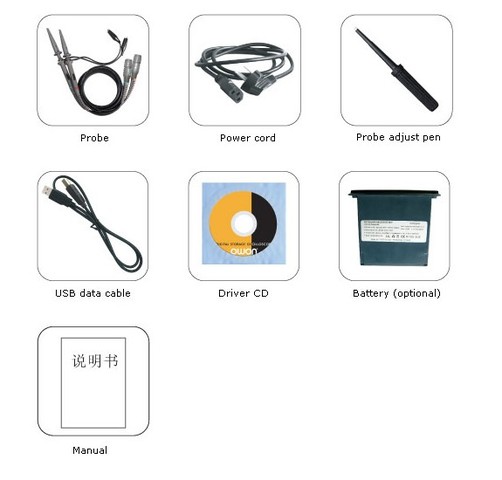

  Deutsches Handbuch ab sofort kostenfrei zu jeder Lieferung     Neueste Firmware / LAN Anschluss inklusive Firmware Update möglich für Bestandskunden ( Link zum Download auf Anfrage )      OWON SDS8102V mit VGA ultra flaches Digitaloszillsokop   Lieferumfang: - OWON SDS8102V mit VGA Anschluss - 2 Tastköpfe - PC Software - Netzkabel - USB Kabel - Handbuch Deutsch + Englisch     Der Deep Memory Owon SDS8102 mit 100 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 2GS / s Abtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Auflösung. Das Gerät bietet einen riesigen Speicher. Das Gerät enthält 2 passive Probes, die umschaltbar sind von 1:1 bis 10:1 Eingangs-Verhältnis. Ebenfalls enthalten sind ein USB-Kabel, Netzteil, Handbuch und die Software-CD. Dieses portable Gerät wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.   Alle spezifizierten Angaben werden garantiert ausser solchen, die mit dem Wort „typisch“ gekennzeichnet sind.     Leistungsmerkmal     Wert Bandbreite SDS6062 60 MHz SDS7102 100 MHz SDS8102 100 MHz SDS8202 200 MHz SDS8302 300 MHz SDS9302 300 MHz Kanäle 2 + 1 (Extern) Digitalisierung Mode Normal, Spitzenerfassung, Mittelwert Abtastrate (Echtzeit) SDS6062 500 MS/s (250 MS/s bei zwei Kanälen) SDS7102 1GS/s (500 MS/s bei zwei Kanälen SDS8102 2 GS/s (1 GS/s bei zwei Kanälen) SDS8202 2 GS/s (1 GS/s bei zwei Kanälen) SDS8302 2,5 GS/s (1,25 GMS/s bei zwei Kanälen) SDS9302 3,2 GS/s (1,6 GS/s bei zwei Kanälen) Eingänge Eingangskopplung DC, AC, Ground Eingangimpedanz 1 M?±2% parallel mit 10pF±5pF Teilungsfaktoren 1x, 10x, 100x, 1000x Max. Eingangsspannung 400 Vpp (Summe aus DC+AC)     Leistungsmerkmal     Wert Horizontalsystem Bandbreitenbegrenzung 20 MHz, volle Bandbreite Kanalentkopplung 50 Hz: 100:1 10 MHz: 40:1 Laufzeitunterschiede zwischen Kanälen 150 ps (typisch) Abtastratenbereich   (einkanalig * zweikanalig) SDS6062 0,5S/s .. 500 MS/s 0,5S/s .. 250 MS/s SDS7102 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS8102 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8202 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8302 0,5S/s .. 2,5 GS/s 0,5S/s .. 1,25 GS/s SDS9302 0,5S/s .. 3,2 GS/s 0,5S/s .. 1,6 GS/s Interpolation (sin x) / x Aufzeichnungslänge 10 Mio Werte pro Kanal Zeitbasis SDS6062 5 ns/div .. 100 s/div in Stufen 1-2-5 SDS7102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8202 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS8302 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS9302 1 ns/div .. 100 s/div in Stufen 1-2-5 Jitter Abtastrate ±100 ppm Abtasttaktabweichung (DC .. 100 MHz) Single: ±(1 Takt + 100 ppm * Abrastwert + 0,6 ns)   Mittelwert>16: ±(1 Takt + 100 ppm * Abrastwert + 0,4 ns) * einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist     Leistungsmerkmal     Wert Vertikalsystem                 Vertikalsystem ADC 8 Bit Auflösung (zweikanalig) Empfindlichkeit 2 mV/div .. 10 V/div Verschiebebereich SDS6062 ±10 DIV SDS7102 ±1V (2mV ..100mV) ±10V (200mV ..1V) ±100V (2V ..10V) SDS8102 SDS8202 SDS8302 SDS9302 Analoge Bandbreite 60 MHz, 100 MHz, 200 MHz, 300 MHz Einzelbandbreite Volle Bandbreite Untere Frequenzgrenze >=5 Hz (-3 dB bei AC-Kopplung) Anstiegszeit (am Eingang) (typisch) SDS6062 <=5,8 ns SDS7102 <=3,5 ns SDS8102 <=3,5 ns SDS8202 <=1,7 ns SDS8302 <=1,17 ns SDS9302 <=1,17 ns DC-Messabweichung ±3 % DC-Messabweichung (Mittelwert) Mittelwert>16: ±(3% Messung + 0,05 div) für ?V Messung Cursor ?V und ?T Automatik Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Veff, Overshot, Preshot, Frquenz, Periodendauer, Anstigszeit, Abfallzeitm Verzögerung A?B?, Verzögerung A?B?, +Pulsbreite, -Pulsbreite, +Tastverhältns, -Tastverhältnis Signalberechnung +, -, *, /, FFT Signalspeicher 15 Signalbilder Lissajous-graphen Bandbreite Volle Bandbreite Phasendifferenz ±3 Grad Testfrequenz (typisch) 1 kHz Rechteck Kommunikations-anschlüsse USB 2.0, USB file storage profil, VGA oder RS-232 Ausgang   Trigger:     Leistungsmerkmal     Wert Trigger Pegelbereich Intern ±6 div ab Bildmitte Extern ±600 mV Extern / 5 ±3 V Trigger Pegelgenauigkeit (typisch) Intern ±0,3 div Extern ±(40 mV + 6 % Pegel) Extern / 5 ±(200 mV + 6 % Pegel) Triggerverschiebung Abhängig von Aufzeichungslänge und Zeitbasis Trigger Totzeitbereich 100 ns .. 10 s 50%-Pegel (typisch) Eingangsfrequenz >=50 Hz Rampentrigger Flanke steigend, fallend Empfindlichkeit 0,3 div Impulstrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Impulsbreitenbereich 24 ns .. 10 s Videotrigger Modulation Unterstützt Standard NTSC, PAL, SECAM Zeilennummerbereich 1 .. 525 (NTSC) 1.. 625 (PAL/SECAM) Flankentrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Zeitbereich 24 ns .. 10 s Abwechselnder Trigger auf Kanal 1 Rampe, Impuls, Video, Flanke auf kanal 2 Rampe, Impuls, Video, Flanke

Wir sind einziger zugelassener OWON Fachhändler in Deutschland   Neueste Firmware / LAN Anschluss inklusive Firmware Update möglich für Bestandskunden ( Link zum Download auf Anfrage ) Deutsches Handbuch ab sofort kostenfrei zu jeder Lieferung    OWON SDS8102 ultra flaches Digitaloszillsokop   Lieferumfang: - OWON SDS8102 - 2 Tastköpfe - PC Software - Netzkabel - USB Kabel - Handbuch Deutsch + Englisch     Der Deep Memory Owon SDS8102 mit 100 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 2GS / s Abtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Auflösung. Das Gerät bietet einen riesigen Speicher. Das Gerät enthält 2 passive Probes, die umschaltbar sind von 1:1 bis 10:1 Eingangs-Verhältnis. Ebenfalls enthalten sind ein USB-Kabel, Netzteil, Handbuch und die Software-CD.Dieses portable Gerät wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.   Alle spezifizierten Angaben werden garantiert ausser solchen, die mit dem Wort „typisch“ gekennzeichnet sind.     Leistungsmerkmal     Wert Bandbreite SDS6062 60 MHz SDS7102 100 MHz SDS8102 100 MHz SDS8202 200 MHz SDS8302 300 MHz SDS9302 300 MHz Kanäle 2 + 1 (Extern) Digitalisierung Mode Normal, Spitzenerfassung, Mittelwert Abtastrate (Echtzeit) SDS6062 500 MS/s (250 MS/s bei zwei Kanälen) SDS7102 1GS/s (500 MS/s bei zwei Kanälen SDS8102 2 GS/s (1 GS/s bei zwei Kanälen) SDS8202 2 GS/s (1 GS/s bei zwei Kanälen) SDS8302 2,5 GS/s (1,25 GMS/s bei zwei Kanälen) SDS9302 3,2 GS/s (1,6 GS/s bei zwei Kanälen) Eingänge Eingangskopplung DC, AC, Ground Eingangimpedanz 1 M?±2% parallel mit 10pF±5pF Teilungsfaktoren 1x, 10x, 100x, 1000x Max. Eingangsspannung 400 Vpp (Summe aus DC+AC)     Leistungsmerkmal     Wert Horizontalsystem Bandbreitenbegrenzung 20 MHz, volle Bandbreite Kanalentkopplung 50 Hz: 100:1 10 MHz: 40:1 Laufzeitunterschiede zwischen Kanälen 150 ps (typisch) Abtastratenbereich   (einkanalig * zweikanalig) SDS6062 0,5S/s .. 500 MS/s 0,5S/s .. 250 MS/s SDS7102 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS8102 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8202 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8302 0,5S/s .. 2,5 GS/s 0,5S/s .. 1,25 GS/s SDS9302 0,5S/s .. 3,2 GS/s 0,5S/s .. 1,6 GS/s Interpolation (sin x) / x Aufzeichnungslänge 10 Mio Werte pro Kanal Zeitbasis SDS6062 5 ns/div .. 100 s/div in Stufen 1-2-5 SDS7102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8202 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS8302 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS9302 1 ns/div .. 100 s/div in Stufen 1-2-5 Jitter Abtastrate ±100 ppm Abtasttaktabweichung (DC .. 100 MHz) Single: ±(1 Takt + 100 ppm * Abrastwert + 0,6 ns)   Mittelwert>16: ±(1 Takt + 100 ppm * Abrastwert + 0,4 ns) * einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist     Leistungsmerkmal     Wert Vertikalsystem                 Vertikalsystem ADC 8 Bit Auflösung (zweikanalig) Empfindlichkeit 2 mV/div .. 10 V/div Verschiebebereich SDS6062 ±10 DIV SDS7102 ±1V (2mV ..100mV) ±10V (200mV ..1V) ±100V (2V ..10V) SDS8102 SDS8202 SDS8302 SDS9302 Analoge Bandbreite 60 MHz, 100 MHz, 200 MHz, 300 MHz Einzelbandbreite Volle Bandbreite Untere Frequenzgrenze >=5 Hz (-3 dB bei AC-Kopplung) Anstiegszeit (am Eingang) (typisch) SDS6062 <=5,8 ns SDS7102 <=3,5 ns SDS8102 <=3,5 ns SDS8202 <=1,7 ns SDS8302 <=1,17 ns SDS9302 <=1,17 ns DC-Messabweichung ±3 % DC-Messabweichung (Mittelwert) Mittelwert>16: ±(3% Messung + 0,05 div) für ?V Messung Cursor ?V und ?T Automatik Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Veff, Overshot, Preshot, Frquenz, Periodendauer, Anstigszeit, Abfallzeitm Verzögerung A?B?, Verzögerung A?B?, +Pulsbreite, -Pulsbreite, +Tastverhältns, -Tastverhältnis Signalberechnung +, -, *, /, FFT Signalspeicher 15 Signalbilder Lissajous-graphen Bandbreite Volle Bandbreite Phasendifferenz ±3 Grad Testfrequenz (typisch) 1 kHz Rechteck Kommunikations-anschlüsse USB 2.0, USB file storage profil, VGA oder RS-232 Ausgang   Trigger:     Leistungsmerkmal     Wert Trigger Pegelbereich Intern ±6 div ab Bildmitte Extern ±600 mV Extern / 5 ±3 V Trigger Pegelgenauigkeit (typisch) Intern ±0,3 div Extern ±(40 mV + 6 % Pegel) Extern / 5 ±(200 mV + 6 % Pegel) Triggerverschiebung Abhängig von Aufzeichungslänge und Zeitbasis Trigger Totzeitbereich 100 ns .. 10 s 50%-Pegel (typisch) Eingangsfrequenz >=50 Hz Rampentrigger Flanke steigend, fallend Empfindlichkeit 0,3 div Impulstrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Impulsbreitenbereich 24 ns .. 10 s Videotrigger Modulation Unterstützt Standard NTSC, PAL, SECAM Zeilennummerbereich 1 .. 525 (NTSC) 1.. 625 (PAL/SECAM) Flankentrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Zeitbereich 24 ns .. 10 s Abwechselnder Trigger auf Kanal 1 Rampe, Impuls, Video, Flanke auf kanal 2 Rampe, Impuls, Video, Flanke   Allgemeine technische Daten     Bildschirm

Ladenetzteil geeignet für alle Fluke DTX und Fluke DSP Testerdie Netzteile sind Neu und Originalverpackt.

Neueste Firmware / LAN Anschluss + VGA + USB inklusive   Lieferumfang: - OWON SDS7202V - 2 Tastköpfe - PC Software - Netzkabel - USB Kabel - Handbuch Deutsch + Englisch  Der Deep Memory Owon SDS7202 mit 200 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 1GS / sAbtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Auflösung. Das Gerät bietet einen riesigen Speicher. Das Gerät enthält 2 passive Probes, die umschaltbar sind von 1:1 bis 10:1 Eingangs-Verhältnis. Ebenfalls enthalten sind ein USB-Kabel, Netzteil, Handbuch und die Software-CD.Dieses portable Gerät wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.   Alle spezifizierten Angaben werden garantiert ausser solchen, die mit dem Wort „typisch“ gekennzeichnet sind.     Leistungsmerkmal     Wert Bandbreite SDS6062 60 MHz SDS7102 100 MHz SDS7202 200 MHz SDS8202 200 MHz SDS8302 300 MHz SDS9302 300 MHz Kanäle 2 + 1 (Extern) Digitalisierung Mode Normal, Spitzenerfassung, Mittelwert Abtastrate (Echtzeit) SDS6062 500 MS/s (250 MS/s bei zwei Kanälen) SDS7102 1GS/s (500 MS/s bei zwei Kanälen SDS7202 1 GS/s (1 GS/s bei zwei Kanälen) SDS8202 2 GS/s (1 GS/s bei zwei Kanälen) SDS8302 2,5 GS/s (1,25 GMS/s bei zwei Kanälen) SDS9302 3,2 GS/s (1,6 GS/s bei zwei Kanälen) Eingänge Eingangskopplung DC, AC, Ground Eingangimpedanz 1 M?±2% parallel mit 10pF±5pF Teilungsfaktoren 1x, 10x, 100x, 1000x Max. Eingangsspannung 400 Vpp (Summe aus DC+AC)     Leistungsmerkmal     Wert Horizontalsystem Bandbreitenbegrenzung 20 MHz, volle Bandbreite Kanalentkopplung 50 Hz: 100:1 10 MHz: 40:1 Laufzeitunterschiede zwischen Kanälen 150 ps (typisch) Abtastratenbereich   (einkanalig * zweikanalig) SDS6062 0,5S/s .. 500 MS/s 0,5S/s .. 250 MS/s SDS7102 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS7202 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS8202 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8302 0,5S/s .. 2,5 GS/s 0,5S/s .. 1,25 GS/s SDS9302 0,5S/s .. 3,2 GS/s 0,5S/s .. 1,6 GS/s Interpolation (sin x) / x Aufzeichnungslänge 10 Mio Werte pro Kanal Zeitbasis SDS6062 5 ns/div .. 100 s/div in Stufen 1-2-5 SDS7102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8202 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS8302 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS9302 1 ns/div .. 100 s/div in Stufen 1-2-5 Jitter Abtastrate ±100 ppm Abtasttaktabweichung (DC .. 100 MHz) Single: ±(1 Takt + 100 ppm * Abrastwert + 0,6 ns)   Mittelwert>16: ±(1 Takt + 100 ppm * Abrastwert + 0,4 ns) * einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist     Leistungsmerkmal     Wert Vertikalsystem                 Vertikalsystem ADC 8 Bit Auflösung (zweikanalig) Empfindlichkeit 2 mV/div .. 10 V/div Verschiebebereich SDS6062 ±10 DIV SDS7102 ±1V (2mV ..100mV) ±10V (200mV ..1V) ±100V (2V ..10V) SDS8102 SDS8202 SDS8302 SDS9302 Analoge Bandbreite 60 MHz, 100 MHz, 200 MHz, 300 MHz Einzelbandbreite Volle Bandbreite Untere Frequenzgrenze >=5 Hz (-3 dB bei AC-Kopplung) Anstiegszeit (am Eingang) (typisch) SDS6062 <=5,8 ns SDS7102 <=3,5 ns SDS8102 <=3,5 ns SDS8202 <=1,7 ns SDS8302 <=1,17 ns SDS9302 <=1,17 ns DC-Messabweichung ±3 % DC-Messabweichung (Mittelwert) Mittelwert>16: ±(3% Messung + 0,05 div) für ?V Messung Cursor ?V und ?T Automatik Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Veff, Overshot, Preshot, Frquenz, Periodendauer, Anstigszeit, Abfallzeitm Verzögerung A?B?, Verzögerung A?B?, +Pulsbreite, -Pulsbreite, +Tastverhältns, -Tastverhältnis Signalberechnung +, -, *, /, FFT Signalspeicher 15 Signalbilder Lissajous-graphen Bandbreite Volle Bandbreite Phasendifferenz ±3 Grad Testfrequenz (typisch) 1 kHz Rechteck Kommunikations-anschlüsse USB 2.0, USB file storage profil, VGA oder RS-232 Ausgang   Trigger:     Leistungsmerkmal     Wert Trigger Pegelbereich Intern ±6 div ab Bildmitte Extern ±600 mV Extern / 5 ±3 V Trigger Pegelgenauigkeit (typisch) Intern ±0,3 div Extern ±(40 mV + 6 % Pegel) Extern / 5 ±(200 mV + 6 % Pegel) Triggerverschiebung Abhängig von Aufzeichungslänge und Zeitbasis Trigger Totzeitbereich 100 ns .. 10 s 50%-Pegel (typisch) Eingangsfrequenz >=50 Hz Rampentrigger Flanke steigend, fallend Empfindlichkeit 0,3 div Impulstrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Impulsbreitenbereich 24 ns .. 10 s Videotrigger Modulation Unterstützt Standard NTSC, PAL, SECAM Zeilennummerbereich 1 .. 525 (NTSC) 1.. 625 (PAL/SECAM) Flankentrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Zeitbereich 24 ns .. 10 s Abwechselnder Trigger auf Kanal 1 Rampe, Impuls, Video, Flanke auf kanal 2 Rampe, Impuls, Video, Flanke

OWON XDS3204E 200MHz 4 Kanal Oszilloskop 1GS/s 70,000 wfms/s   Lieferumfang: Oszilloskop, 4 Tastköpfe, Netzkabel, USB Kabel, PC Software auf CD, Handbuch englisch   + 200 MHz Bandbreite 1GS / s Abtastrate + 8-Bit-ADC Auflösung + 40M Aufzeichnungslänge 70.000 WFMS / s + 8 Zoll 800 x 600 hochauflösender Multi-Touch-Bildschirm + SCPI und LabVIEW werden unterstützt + Multitrigger und Busdecodierungsfunktion + Multi-Interface-Integration - USB-Host, USB-Gerät, USB-Anschluss für PictBridge, LAN     Spezifikationen ModellXDS3064EXDS3104EXDS3064AEXDS3104AEXDS3104XDS3204EXDS3204AE   Bandbreite 60MHz 100MHz 60MHz 100MHz 200MHz   Beispielrate 1GS/s 1GS/s (500MS/s für jeden Kanal) 1GS/s   Vertikale Auflösung (A/D)) 8 Bit 14 Bit 8 Bit 14 Bit   Aufnahmelänge 40M Signalaktualisierungsrate 45.000 wfms/s 70.000 wfms/s Horizontal Scale (s/div)) 2ns/div - 1000s/div, Schrittweise 1 - 2 - 5 1ns/div - 1000s/div, schrittweise 1 - 2 - 5 Kanal 4 Anzeige 8" Farb-LCD, 800 x 600 Pixel Display Abtastrate / Genauigkeit der Relaiszeit ±2.5 ppm Eingangskopplung DC, AC, GND Vertikale Empfindlichkeit 1mV/div - 10V/div (am Eingang) Triggertyp Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232und CAN (optional) Bus-Dekodierung (optional) I2C, SPI, RS232, CAN Trigger Mode Auto, Normal und Single Vertikale Reichweite ±2V(1mV/div～50mV/div)；±20V(100mV/div～1V/div)；±200V(2V/div～10V/div) Wellenform-Mathematik +, -, *, /, FFT, Intg, Diff, Sqrt und benutzerdefinierte Funktion Kommunikationsinterface USB-Host, USB-Gerät, USB-Port für PictBridge, Trig Out (P/F), LAN und VGA (optional) Frequenzzähler erhältlich Energieversorgung 100V - 240V AC, 50/60Hz, CAT II Sicherung 2A, T-Klasse, 250V Batterie (optional) 3,7 V, 13200 mA Abmessungen (B x H x T) 340 mm x 177 mm x 90 mm Optionales Modul / Funktion VGA VGA + AV-Anschluss WIF W-lan AWG Arb-Wellenformgenerator (gilt nur für XDS3104E 、XDS3064E，XDS3014, XDS3204E) DMM digital multimeter MTS Touchscreen (Kondensatortyp) Optionales Dekodierungs-Kit RS232 RS232  SPI SPI I2C I2C KANN KANN

Deutsches Handbuch ab sofort kostenfrei zu jeder Lieferung    Neueste Firmware / LAN Anschluss inklusive   OWON SDS7202 ultra flaches Digitaloszillsokop   Lieferumfang: - OWON SDS7202 - 2 Tastköpfe - PC Software - Netzkabel - USB Kabel - Handbuch Deutsch + Englisch  Der Deep Memory Owon SDS7202 mit 200 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 1GS / sAbtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Auflösung. Das Gerät bietet einen riesigen Speicher. Das Gerät enthält 2 passive Probes, die umschaltbar sind von 1:1 bis 10:1 Eingangs-Verhältnis. Ebenfalls enthalten sind ein USB-Kabel, Netzteil, Handbuch und die Software-CD.Dieses portable Gerät wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.   Alle spezifizierten Angaben werden garantiert ausser solchen, die mit dem Wort „typisch“ gekennzeichnet sind.     Leistungsmerkmal     Wert Bandbreite SDS6062 60 MHz SDS7102 100 MHz SDS7202 200 MHz SDS8202 200 MHz SDS8302 300 MHz SDS9302 300 MHz Kanäle 2 + 1 (Extern) Digitalisierung Mode Normal, Spitzenerfassung, Mittelwert Abtastrate (Echtzeit) SDS6062 500 MS/s (250 MS/s bei zwei Kanälen) SDS7102 1GS/s (500 MS/s bei zwei Kanälen SDS7202 1 GS/s (1 GS/s bei zwei Kanälen) SDS8202 2 GS/s (1 GS/s bei zwei Kanälen) SDS8302 2,5 GS/s (1,25 GMS/s bei zwei Kanälen) SDS9302 3,2 GS/s (1,6 GS/s bei zwei Kanälen) Eingänge Eingangskopplung DC, AC, Ground Eingangimpedanz 1 M?±2% parallel mit 10pF±5pF Teilungsfaktoren 1x, 10x, 100x, 1000x Max. Eingangsspannung 400 Vpp (Summe aus DC+AC)     Leistungsmerkmal     Wert Horizontalsystem Bandbreitenbegrenzung 20 MHz, volle Bandbreite Kanalentkopplung 50 Hz: 100:1 10 MHz: 40:1 Laufzeitunterschiede zwischen Kanälen 150 ps (typisch) Abtastratenbereich   (einkanalig * zweikanalig) SDS6062 0,5S/s .. 500 MS/s 0,5S/s .. 250 MS/s SDS7102 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS7202 0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s SDS8202 0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s SDS8302 0,5S/s .. 2,5 GS/s 0,5S/s .. 1,25 GS/s SDS9302 0,5S/s .. 3,2 GS/s 0,5S/s .. 1,6 GS/s Interpolation (sin x) / x Aufzeichnungslänge 10 Mio Werte pro Kanal Zeitbasis SDS6062 5 ns/div .. 100 s/div in Stufen 1-2-5 SDS7102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8102 2 ns/div .. 100 s/div in Stufen 1-2-5 SDS8202 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS8302 1 ns/div .. 100 s/div in Stufen 1-2-5 SDS9302 1 ns/div .. 100 s/div in Stufen 1-2-5 Jitter Abtastrate ±100 ppm Abtasttaktabweichung (DC .. 100 MHz) Single: ±(1 Takt + 100 ppm * Abrastwert + 0,6 ns)   Mittelwert>16: ±(1 Takt + 100 ppm * Abrastwert + 0,4 ns) * einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist     Leistungsmerkmal     Wert Vertikalsystem                 Vertikalsystem ADC 8 Bit Auflösung (zweikanalig) Empfindlichkeit 2 mV/div .. 10 V/div Verschiebebereich SDS6062 ±10 DIV SDS7102 ±1V (2mV ..100mV) ±10V (200mV ..1V) ±100V (2V ..10V) SDS8102 SDS8202 SDS8302 SDS9302 Analoge Bandbreite 60 MHz, 100 MHz, 200 MHz, 300 MHz Einzelbandbreite Volle Bandbreite Untere Frequenzgrenze >=5 Hz (-3 dB bei AC-Kopplung) Anstiegszeit (am Eingang) (typisch) SDS6062 <=5,8 ns SDS7102 <=3,5 ns SDS8102 <=3,5 ns SDS8202 <=1,7 ns SDS8302 <=1,17 ns SDS9302 <=1,17 ns DC-Messabweichung ±3 % DC-Messabweichung (Mittelwert) Mittelwert>16: ±(3% Messung + 0,05 div) für ?V Messung Cursor ?V und ?T Automatik Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Veff, Overshot, Preshot, Frquenz, Periodendauer, Anstigszeit, Abfallzeitm Verzögerung A?B?, Verzögerung A?B?, +Pulsbreite, -Pulsbreite, +Tastverhältns, -Tastverhältnis Signalberechnung +, -, *, /, FFT Signalspeicher 15 Signalbilder Lissajous-graphen Bandbreite Volle Bandbreite Phasendifferenz ±3 Grad Testfrequenz (typisch) 1 kHz Rechteck Kommunikations-anschlüsse USB 2.0, USB file storage profil, VGA oder RS-232 Ausgang   Trigger:     Leistungsmerkmal     Wert Trigger Pegelbereich Intern ±6 div ab Bildmitte Extern ±600 mV Extern / 5 ±3 V Trigger Pegelgenauigkeit (typisch) Intern ±0,3 div Extern ±(40 mV + 6 % Pegel) Extern / 5 ±(200 mV + 6 % Pegel) Triggerverschiebung Abhängig von Aufzeichungslänge und Zeitbasis Trigger Totzeitbereich 100 ns .. 10 s 50%-Pegel (typisch) Eingangsfrequenz >=50 Hz Rampentrigger Flanke steigend, fallend Empfindlichkeit 0,3 div Impulstrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Impulsbreitenbereich 24 ns .. 10 s Videotrigger Modulation Unterstützt Standard NTSC, PAL, SECAM Zeilennummerbereich 1 .. 525 (NTSC) 1.. 625 (PAL/SECAM) Flankentrigger Bedingung positive Impulse: >, <, = negative Impulse: >, <, = Zeitbereich 24 ns .. 10 s Abwechselnder Trigger auf Kanal 1 Rampe, Impuls, Video, Flanke auf kanal 2 Rampe, Impuls, Video, Flanke
