OWON XDG3252 2 Kanal Funktionsgenerator arbiträr 250MHz 14Bit DEMO Gerät

716,77 €*

% 1.069,81 €* 33% gespart

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage

Für diesen Artikel ist der Expressversand verfügbar.

Artikelnummer: 24-442

Artikelzustand: DEMO Gerät

OWON XDG3252 2 Kanal Funktionsgenerator arbiträr 250MHz 14Bit DEMO Gerät

Demo Gerät, einmalig zur Vorführung 2 Tage genutzt

Lieferumfang:

Funktionsgenerator
Netzkabel
USB Kabel
Q9 BNC Kabel
CD
Anleitung Englisch

Details:

Abtastrate 1,25 G / s und 1 MHz Frequenzauflösung
Vertikale Auflösung: 14 Bit

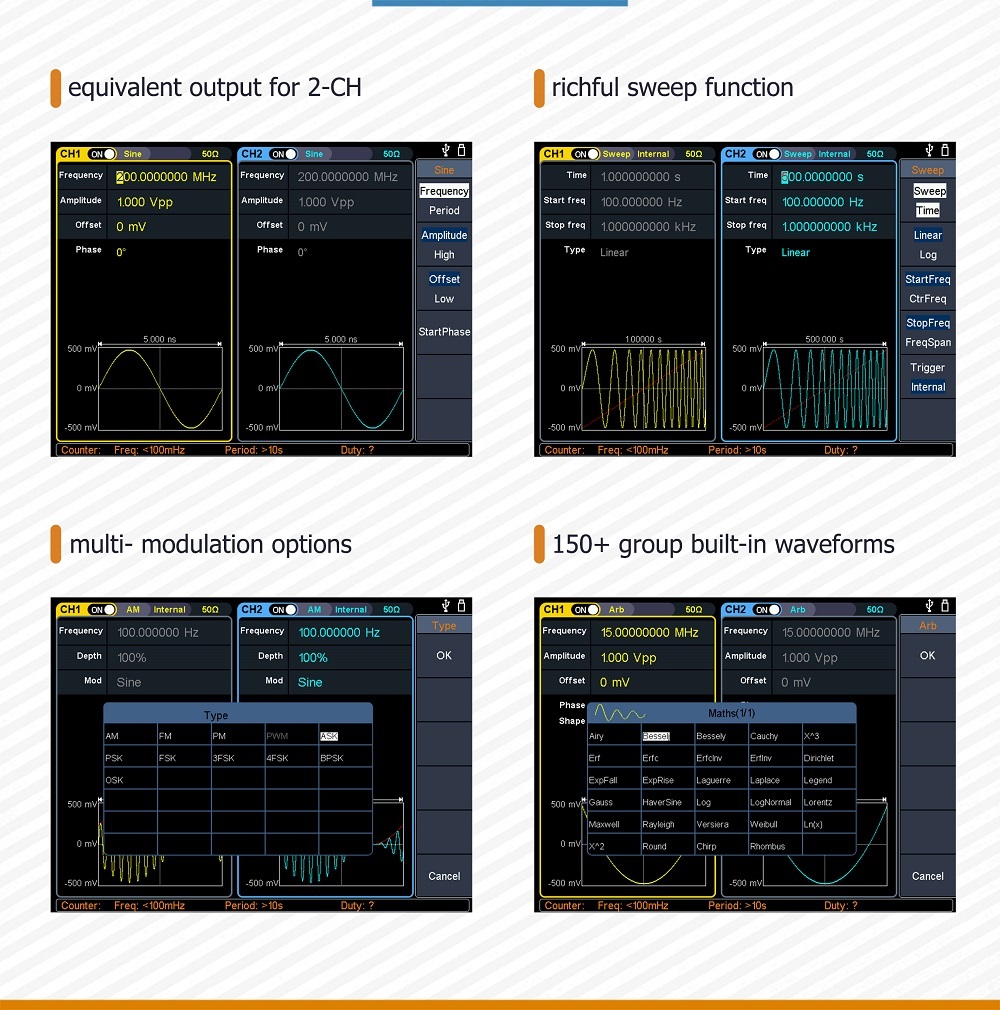

umfassende Wellenform - Ausgabe: 6 Gruppen Grundwellenformen und 152 Gruppe eingebaute Arbiträrsignale
Modulationsmöglichkeiten: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep und Burst
Hochpräziser, integrierter Frequenzzähler von 100 MHz bis 200 MHz
SCPI und LabVIEW werden unterstützt
8 Zoll 800 x 600 Pixel LCD-Touchscreen

Modell	XDG3252	XDG3202	XDS3162	XDS3102	XDS3082
Kanal	2
Frequenzausgabe	250 MHz	200 MHz	160 MHz	100 MHz	80 MHz
Beispielrate	1,25GSa / s
Vertikale Auflösung	14 Bits
Wellenform
Standard Waveform	Sinus, Quadrat, Impuls, Rampe, Rauschen und Harmonische
Arbitrary Waveform	exponentieller Anstieg, exponentieller Abfall, sin (x) / x, Schrittwelle und andere, insgesamt 150 eingebaute Wellenformen und benutzerdefinierte willkürliche Wellenformen
Frequenz (Auflösung 1μHz)
Sinus	1μHz - 250MHz	1μHz - 200MHz	1μHz - 160MHz	1μHz - 100MHz	1μHz - 80MHz
Quadrat	1μHz - 50MHz	1μHz - 40MHz	1μHz - 30MHz
Impuls	1 μHz - 25 MHz
Rampe	1 MHz - 5 MHz
Harmonisch	1μHz - 125MHz	1μHz - 100MHz	1μHz - 80MHz	1μHz - 50MHz	1μHz - 40MHz
Lärm	120 MHz (-3 dB, typisch)
Arbitrary Waveform	eingebaute Wellenform: 1 MHz - 15 MHz benutzerdefinierte Wellenform: 1 MHz - 50 MHz
Richtigkeit	± 1 ppm, 0 ° C bis 40 ° C
Amplitude
in 50Ω Last	1 mVpp - 10 Vpp (≤ 40 MHz);1 mVpp - 5 Vpp (≤ 80 MHz) 1 mVpp - 2,5Vpp (≤120 MHz);1mVpp - 1Vpp (≤250MHz)
in den offenen Stromkreis oder hoch-Z	2 mVpp - 20 Vpp (≤ 40 MHz);2 mVpp - 10 Vpp (≤ 80 MHz); 2 mVpp - 5 Vpp (≤ 120 MHz);2mVpp - 2Vpp (≤250MHz)
Auflösung	1 mV oder 4 Ziffern
DC Offset	Bereich (50Ω)	± (5 Vpk - Amplitude Vpp / 2)
Bereich (High-Z, offener Stromkreis)	± (10 Vpk - Amplitude Vpp / 2)
Richtigkeit	± (1% von \| Einstellung \| + 1mV + Amplitude Vpp x 0,5%)
Auflösung	1 mV oder 4 Ziffern
Impedanz laden	50Ω (typisch)
Richtigkeit	± (1% der Einstellung + 1 mVpp) (typisch 1 kHz Sinus, 0 V Offset)

Sinuswellenspektrum Reinheit
Harmonische Verzerrung typisch (0 dB)	DC - 1 MHz: <-65 dBc 1 MHz - 10 MHz: <-60 dBc 10 MHz - 120MHz: <-50dBc120MHz - 200MHz: <-45 dBc
Totale harmonische Verzerrung	0,05%, 10 Hz bis 20 kHz, 1 Vpp
Störrisch (nicht harmonisch), typisch (0 dB)	≤ 10 MHz: <-70dBc> 10 MHz: <-70 dBc + 6 dB / Oktave
Phasenrauschen typisch (0 dBm, 10 kHz Abweichung)	10 MHz: ≤-110 dBc / Hz
Quadrat
Anstiegs- / Abfallzeit	<5 ns
Überschwingen	<3%
Auslastungsgrad	50,0% (fix)
Jitter (Effektivwert)	300 ps + 100 ppm
Impuls
Impulsbreite	12ns - 996875s
Vorlauf- / Nachlaufzeit	Ns 7ns
Überschwingen	<3%
Jitter (Effektivwert)	300 ps + 100 ppm
Rampe
Linearität	≤ 1% der Spitzenleistung (typisch, 1 kHz, 1 Vpp, 50% Symmetrie)
Symmetrie	0% bis 100%
Harmonisch
Harmonische Ordnung	≤16
Harmonischer Typ	gerade, ungerade, alle Benutzer
Harmonische Amplitude	könnte für alle Harmonischen eingestellt werden
Harmonische Phase
Willkürlich
Wellenlänge	2 Punkte - 1 Mio. Punkte
Vertikale Auflösung	14 Bits
Minimale Anstiegs- / Abfallzeit	<7 ns
Jitter (Effektivwert)	3 ns

Modulation
Art	AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, Sweep und Burst
AM
Trägerwellenform	Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle	intern extern
Modulierende Wellenform	Sinus, Quadrat, Rampe, Lärm und beliebig
Tiefe	0,0% - 100,0%
Modulierende Frequenz	2 mHz - 100 kHz
FM
Trägerwellenform	Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle	intern extern
Modulierende Wellenform	Sinus, Quadrat, Rampe, Lärm und beliebig
Modulierende Frequenz	2 mHz - 100 kHz
PM
Trägerwellenform	Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle	intern extern
Modulierende Wellenform	Sinus, Quadrat, Rampe, Lärm und beliebig
Phasenabweichung	0 ° - 180 °
Modulierende Frequenz	2 mHz - 100 kHz
PWM
Trägerwellenform	Impuls
Quelle	intern extern
Modulierende Wellenform	Sinus, Quadrat, Rampe, Lärm und beliebig
Breitenabweichung	0 ~ Minimum (Tastverhältnis, 100% - Tastverhältnis)
Modulierende Frequenz	2 mHz - 100 kHz
FSK / 3FSK / 4FSK
Trägerwellenform	Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle	intern extern
Modulierende Wellenform	quadratisch bei 50% Einschaltdauer
Tastenfrequenz	2 mHz - 1 MHz
PSK
Trägerwellenform	Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle	intern extern
Modulierende Wellenform	quadratisch bei 50% Einschaltdauer
Tastenfrequenz	2 mHz - 1 MHz
OSK
Trägerwellenform	Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle	intern
Oszillationszeit	quadratisch bei 50% Einschaltdauer
Tastenfrequenz	2 mHz - 1 MHz
FRAGEN
Trägerwellenform	Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle	intern extern
Modulierende Wellenform	quadratisch bei 50% Einschaltdauer
Tastenfrequenz	2 mHz - 1 MHz
BPSK
Trägerwellenform	Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle	intern
Modulierende Wellenform	quadratisch bei 50% Einschaltdauer
Tastenfrequenz	2 mHz - 1 MHz
Fegen
Trägerwellenform	Sinus, Quadrat, Rampe und beliebig (außer DC)
Art	linear und protokollieren
Richtung	auf und ab
Sweep-Zeit	1 ms bis 500 s, ± 0,1%
Quelle auslösen	intern, extern und manuell
Platzen
Trägerwellenform	Sinus, Quadrat, Rampe, Impuls und beliebig (außer DC)
Burst Count	1 bis 50.000 Perioden, unendlich, Anschnitt
Interne Periode	10 ns - 500 s
Gated Source	externer Abzug

Frequenzzähler
Funktion	Frequenzperiode, + Breite, -Breite, + Last und -Dienst
Frequenzbereich	100 MHz - 200 MHz
Frequenzauflösung	7 Ziffern
Input-Output
Anzeige	8 "800 x 600 Pixel Touchscreen-LCD
Art	Frequenzzähler, externer Modulationseingang, externer Triggereingang, externer Referenztakteingang / -ausgang
Kommunikationsinterface	USB-Host, USB-Gerät und LAN
Abmessung (W × H × D)	340 x 177 x 90 (mm)
Gewicht (ohne Paket)	2,50 kg
