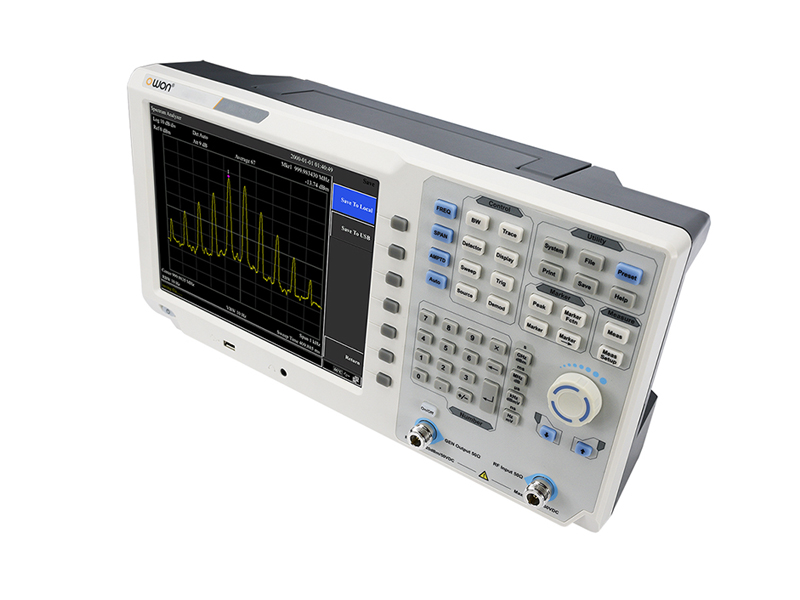

OWON XSA1036-TG Spektrum Analyser 9 kHz - 3.6 GHz mit Tracking Generator
OWON XSA1036-TG Spektrum Analyser 9 kHz - 3.6 GHz mit Tracking Generator
1.855,47 €*
% 2.378,81 €* 22% gespartSofort verfügbar, Lieferzeit: 1-3 Tage
OWON XSA1036-TG Spektrum Analyser 9 kHz - 3.6 GHz mit Tracking Generator
Lieferumfang:
- XSA1036 Spektrum Analyser
- Netzkabel
- USB Kabel
- Kurzanleitung
- CD
Haupteigenschaften:
- Frequenzbereich von 9 kHz bis 3,6 GHz
- 150dBm Angezeigter durchschnittlicher Rauschpegel
- Phasenrauschen -82dBc / Hz @ 1Gz und Offset bei 10KHz
- Gesamtamplitudengenauigkeit <1,5dB
- 10Hz Minimale Auflösungsbandbreite (RBW)
- EMI-Pre-Compliance-Test Kit
- 3,6 GHz Tracking Generator Kit
- riesiges 10,4 Zoll Display
| Frequenzspezifikation | ||
|---|---|---|
| Modell | XSA1015TG | XSA1036TG |
Frequenz |
||
| Angebot | 9 kHz-1,5 GHz |
9 kHz - 3,6 GHz |
| Auflösung | 1Hz | |
Frequenzspanne |
||
| Angebot | 0 Hz, 100 Hz bis zur maximalen Frequenz des Geräts | |
| Richtigkeit | ± span / (überstrichene Punkte -1) | |
Interne Referenz |
||
| Referenzfrequenz |
10.000000 MHz |
|
| Temperaturstabilität | <2,5ppm (15 ℃ bis 35 ℃) | |
| Alterungsrate | <1ppm / Jahr | |
Bandbreite |
||
| Auflösungsbandbreite (-3 dB) | 10 Hz bis 500 kHz (in 1 bis 10 Sequenz), 1 MHz, 3 MHz | |
| Videobandbreite (-3 dB) | 10 Hz bis 3 MHz | |
Amplitudenspezifikation |
|
|---|---|
Angezeigter durchschnittlicher Geräuschpegel (DANL) |
|
| Eingangsdämpfung 0 dB, 1Hz Auflösungsbandbreite | |
| Vorverstärker aus | 1 MHz ~ 10 MHz -130 dBm (nominiert) |
| 10 MHz ~ 1 GHz -130 dBm (nominiert) | |
| 1 GHz ~ 1,5 GHz -128 dBm (nominiert) | |
| Vorverstärker an | 1 MHz ~ 10 MHz -150 dBm (nominiert) |
| 10 MHz ~ 1 GHz -150 dBm (nominiert) | |
| 1 GHz ~ 1,5 GHz -148 dBm (nominiert) | |
Phasenrauschen |
|
| 20 ℃ ~ 30 ℃, fc = 1 GHz | |
| Phasenrauschen | <-85 dBc / Hz @ 10 kHz Offset |
| <-100 dBc / Hz @ 100 kHz Offset | |
| <-110 dBc / Hz @ 1 MHz Offset | |
Level Anzeigebereich |
|
| Log-Skalierungskoordinate | 1 dB ~ 255 dB |
| Lineare Skalenkoordinate | 0 bis Referenzniveau |
| Level-Einheit | dBm, dBuW, dBpW, dBmV, dBuV, W, V |
| Punkte | 201 ~ 1001 |
| Anzahl der Spuren | 5 |
| Detektoren | Positiv-Peak, Negativ-Peak, Probe, Normal, RMS |
| Trace-Funktionen | Clear schreiben, Max Hold, Min Hold, Ansicht, leer, Durchschnitt |
Richtigkeit |
|
| Unsicherheit der Eingangsdämpfung | 20 ℃ ~ 30 ℃, fc = 50 MHz, Vorverstärker aus, 20 dB HF-Dämpfung, Eingangssignal 0 ~ 39 dB ± 0,5 dB |
| Absolute Amplitudenunsicherheit | 20 ℃ ~ 30 ℃, fc = 50 MHz, RBW = 1 kHz, VBW = 1 kHz, Spitzenwertdetektor, 20 dB HF-Dämpfung, Vorverstärker Aus ± 0,4 dB, Eingangssignal = -20dBm Vorverstärker Ein ± 0,5 dB, Eingangssignal = - 40dBm |
| Unsicherheit | Eingangssignalbereich 0dbm ~ -50dbm |
| ± 1,5 dB | |
| VSWR | Eingang 10 dB HF-Dämpfung, 1 MHz ~ 1,5 GHz |
| <1,5, nominal | |
Tracking-Generator |
|
| Ausgangsfrequenzbereich | 100 kHz~3.6 GHz(tracking generator); 35 MHz~3.6 GHz(signal generator) |
| Ausgangsleistungspegelbereich | -30 dBm ~ 0 dBm, |
| Auflösung der Ausgangsleistung | 1DB |
| Ebenheit der Ausgabe | +/- 3 dB |
| Maximale sichere Rückwärtsstufe | Durchschnittliche Gesamtleistung: 30 dBm, DC: ± 50 VDC |
Eingänge und Ausgänge |
|
| Frontplatten-HF-Eingangsanschluss | 50 Ω, N-Typ Buchse |
| Frontpanel-Track-Generator-Ausgang | 50 Ω, N-Typ Buchse |
| 10 M Referenzeingang | 50 Ω, N-Typ Buchse |
| Kommunikationsanschluss | USB-Host, USB-Gerät, LAN, Kopfhöreranschluss und VGA |
Allgemeine technische Spezifikation |
|
| Anzeige | TFT LCD, 10,4 Zoll |
| Gewicht | 5,0 kg |
| Dimension (B x H x T) | 321 x 221 x 115 (mm) |
